Процедура снятия
1. Отсоединить отрицательный кабель аккумулятора.
2. Разрядить и откачать хладагент. См. «Процедуры разрядки, дозаправки масла, вакуумирования и зарядки системы кондиционирования» в этом разделе.
3. Открутить крепежные винты расширительного бачка.
4. Снять расширительный бачок.
5. Открутить крепежную гайку с соединительного блока шланга и снять соединительный блок шланга кондиционера сверху сзади компрессора.
6. Закрыть колпачками все отверстия во избежание загрязнения.
7. Открутить болт опорного хомута всасывающего шланга и снять хомут на левой стороне ниши крыла в моторном отсеке.

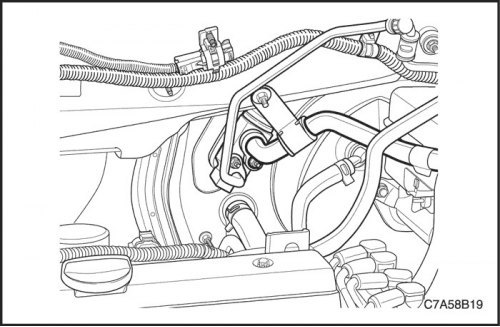

8. Открутить крепежную гайку с соединительного блока фланца испарителя и снять всасывающий шланг кондиционера с соединительного блока на фланце испарителя на противопожарной перегородке. Утилизировать уплотнительное кольцо.
9. Снять всасывающий шланг кондиционера.
10. Закрыть колпачком фланец испарителя во избежание загрязнения.
[Информация представлена на сайте autoinstruction.ru]
Процедура установки
1. Надеть новое уплотнительное кольцо на конец всасывающего шланга на фланце испарителя.
2. Установить шланг в сборе и опорный хомут на место в автомобиле.
3. Вставить конец всасывающего шланга во фланец испарителя.
4. Закрутить крепежные гайки на соединительном блоке фланца испарителя.
Затянуть: Затянуть крепежные гайки на соединительном блоке всасывающего шланга с моментом 16 Н·м (12 фунт-футов).
5. Установить новые уплотнительные шайбы на направляющие штифты фитинга блока всасывания/выпуска. Шайбы должны прилегать к поверхности фитинга блока.

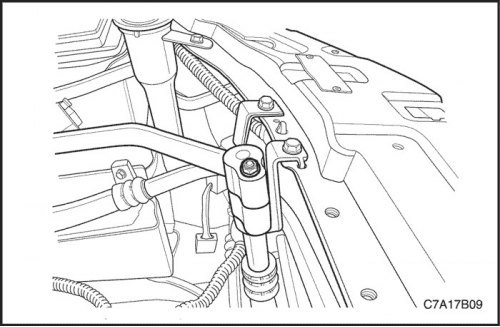

6. Установить опорный хомут всасывающего шланга на амортизационную стойку с левой стороны и затянуть крепежную гайку на опорном хомуте.
Затянуть: Затянуть крепежную гайку на опорном хомуте всасывающего шланга с моментом 16 Н·м (12 фунт-футов).

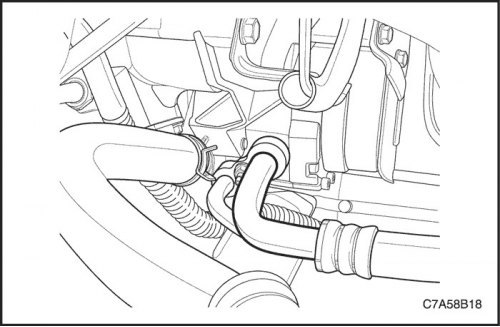

7. Установить соединительный блок выпускного шланга на место на компрессоре. Удерживая его на месте, затянуть крепежную гайку.
Затянуть: Затянуть гайку крепления соединительного блока выпускного шланга к компрессору с моментом 16 Н·м (12 фунт-футов).
8. Установить расширительный бачок. См. раздел 1D, "Охлаждение двигателя".
9. Присоединить отрицательный кабель аккумулятора.
10. Вакуумировать и зарядить систему кондиционирования. См. «Процедуры разрядки, дозаправки масла, вакуумирования и зарядки системы кондиционирования» в этом разделе.
