Рис. 12.4. Электромагнитная муфта привода компрессора: 1 – упругий элемент диска; 2 – прижимной диск муфты; 3 – ведомый диск муфты; 4 – подшипник; 5 – внутренняя обойма подшипника; 6 – рабочая поверхность шкива; 7 – ручьи шкива; 8 – обмотка электромагнита; 9 – корпус электромагнита; 10 – колодка электрического разъема.
Компрессор кондиционера – сложный, высокотехнологичный агрегат. Многие узлы насосной части компрессора изготовлены с применением селективной сборки. Поэтому фирмы-производители не поставляют комплектующие детали для ремонта насосной части компрессоров в розничную продажу. Единственным ремонтопригодным в гаражных условиях узлом компрессора является электромагнитная муфта привода (рис. 12.4).
При эксплуатации автомобиля выход муфты компрессора из строя – очень распространенная неисправность. Как правило, сначала начинает разрушаться подшипник 4 шкива.
Причиной может послужить неправильное натяжение ремня привода, попадание воды при проезде глубокой лужи, проскальзывание прижимного диска и, следовательно, перегрев подшипника и т.д. По мере нарастания проблемы начинает появляться люфт.
(Материал опубликован ранее на: www.autoinstruction.ru)

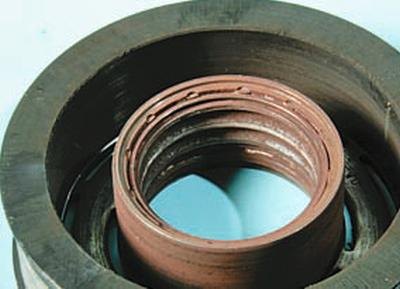

Когда люфт достигнет критической величины, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса 9 катушки электромагнита. В результате трения детали нагреваются, и начинается выгорание изоляции обмотки 8 катушки. Происходит электрическое замыкание, и электромагнит выходит из строя.
В самых запущенных случаях происходит заклинивание подшипника и проворачивание внутренней обоймы 5 подшипника на посадочной шейке крышки компрессора. После этого компрессор приходится заменять, а это очень дорогой ремонт на специализированных сервисах.
Чтобы не подвергать себя ненужным расходам, при плановых осмотрах автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение проблем с подшипником шкива снимите ремень привода (см. Проверка и замена ремня привода вспомогательных агрегатов) и рукой проверните шкив. Подшипник должен вращаться равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.
При необходимости замените подшипник, не дожидаясь его полного разрушения.
