1. Снимите правое переднее колесо.
2. Снимите подкрылок (см. Снятие и установка брызговиков колес и подкрылков.

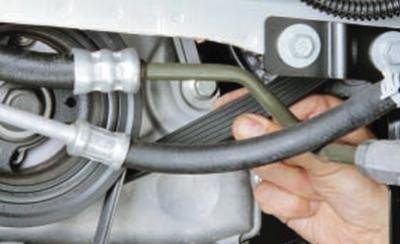

3. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев 15–20 Н (1,5–2 кгс). Если ремень слабо натянут (растянулся за время эксплуатации), его необходимо заменить.
4. Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены признаки сильного износа или ремень замаслен, его необходимо заменить.
Примечание: Признаком износа многоручьевого ремня служит изменение формы ребер рабочей поверхности. У нового ремня ребра в поперечном сечении трапециевидной формы, у изношенного – остроугольной.
5. Установите детали в порядке, обратном снятию.
Замена ремня привода вспомогательных агрегатов двигателя Duratec Ti-VCT объемом 1,6 л выполняется следующим образом.
Примечание: Согласно рекомендации завода-изготовителя ремень привода вспомогательных агрегатов (генератора, водяного насоса и насоса гидроусилителя рулевого управления) необходимо заменять каждые 60 тыс. км или 6 лет эксплуатации (в зависимости от того, что наступит раньше).
Вам потребуются: торцовая головка «на 8», ключ «на 19», специальное приспособление для установки ремня, нож.
1. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.
2. Снимите правый передний подкрылок (см. Снятие и установка брызговиков колес и подкрылков).
3. Снимите защитный кожух ремней приводов вспомогательных агрегатов и компрессора кондиционера, вывернув торцовой головкой «на 8» болты его крепления к двигателю.

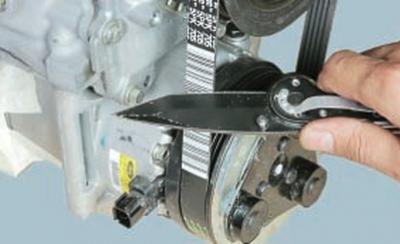

4. Снимите ремень привода компрессора кондиционера.
Примечание: Согласно рекомендациям завода-изготовителя ремни приводов вспомогательных агрегатов и компрессора кондиционера для снятия следует разрезать ножом, после чего они приходят в негодность. Это объясняется тем, что оба ремня даже после снятия без повреждения не подлежат повторному использованию, так как рассчитаны только на одноразовое растяжение при установке на шкивы (регулировка натяжения ремней не предусмотрена). Кроме того, замена ремней регламентирована после определенного пробега или срока эксплуатации, поэтому при замене ремня привода вспомогательных агрегатов одновременно следует заменять и ремень привода компрессора кондиционера.

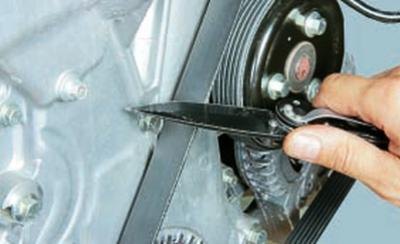

5. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.
6. Протрите чистой ветошью шкивы всех агрегатов, чтобы исключить проскальзывание ремня привода вспомогательных агрегатов при установке.
7. Установите новый ремень привода вспомогательных агрегатов на шкивы коленчатого вала, водяного насоса и насоса гидроусилителя рулевого управления таким образом, чтобы ремень находился на центральной части ручьев шкивов. Установите приспособление на шкив водяного насоса в положение, показанное на рис. 5.13, нажав на него до щелчка, означающего фиксацию приспособления на шкиве.
Внимание! Убедитесь, что фиксатор приспособления для монтажа ремня привода вспомогательных агрегатов, защелкнувшись на шкиве, четко закрепил приспособление. В противном случае ремень при установке будет поврежден.

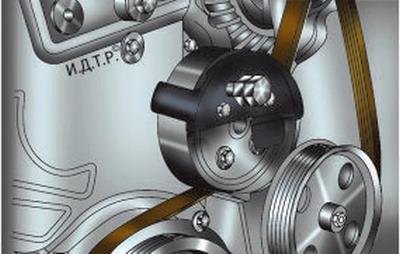

Рис. 5.13. Установка на шкив водяного насоса приспособления для монтажа ремня привода вспомогательных агрегатов.

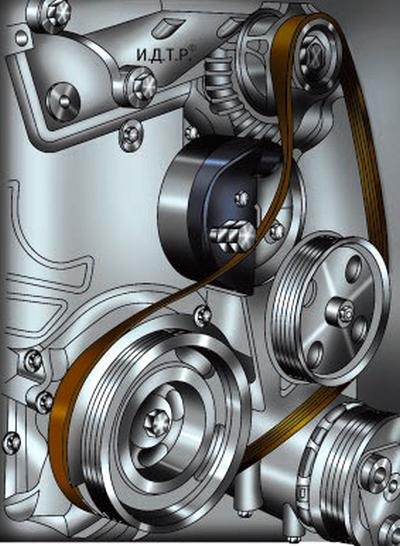

Рис. 5.14. Установка приспособления для монтажа ремня привода вспомогательных агрегатов и исходное положение ремня перед монтажом ремня.
8. Снимите ремень со шкива водяного насоса и установите его на шкив генератора.
Поверните приспособление для монтажа ремня против часовой стрелки в положение, показанное на рис. 5.14, и заведите ремень за лапку приспособления.
Внимание! Убедитесь, что ремень правильно установлен на монтажное приспособление, иначе при установке он будет поврежден.
9. Включите I передачу в механической коробке передач (или установите селектор автоматической коробки в положение «P» – стоянка) и затормозите автомобиль стояночным тормозом, чтобы зафиксировать коленчатый вал двигателя от проворачивания.
10. Поворачивайте приспособление для монтажа ремня за установленный в нем болт по часовой стрелке (рис. 5.15) до момента установки ремня на шкив водяного насоса (в этот момент натяжение ремня ослабнет).
Внимание! Проследите за тем, чтобы монтажное приспособление не было зажато между ремнем и шкивом водяного насоса, иначе ремень будет поврежден.

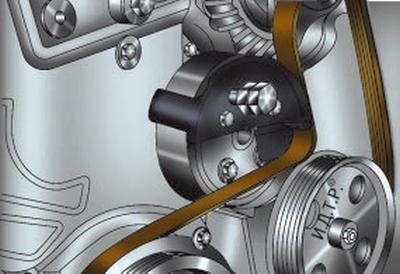

Рис. 5.15. Монтаж ремня привода вспомогательных агрегатов на шкив водяного насоса.
11. Поддев большой отвёрткой или монтажной лопаткой, сдвиньте монтажное приспособление со шкива водяного насоса, преодолевая сопротивление его фиксатора.
12. Установите рычаг коробки передач в нейтральное положение.
13. Проверните коленчатый вал ключом «на 19» за болт крепления его шкива примерно на 90° в такое положение, чтобы монтажное приспособление не было зажато ремнем, и снимите его.
Примечание: Приспособление для монтажа ремня привода вспомогательных агрегатов одноразового использования, так как при монтаже деформируется.
14. Проверните коленчатый вал двигателя на два оборота и проверьте правильность расположения ремня в ручьях шкивов. При необходимости повторите установку ремня.
15. Установите ремень привода компрессора кондиционера.
16. Установите детали в порядке, обратном снятию.
Замена ремня привода вспомогательных агрегатов двигателей Duratec-HE объемом 2,0 и 2,3 л выполняется следующим образом.
Примечание: Согласно рекомендации завода-изготовителя ремень привода вспомогательных агрегатов (генератора и водяного насоса) необходимо менять каждые 60 тыс. км или 6 лет эксплуатации (в зависимости от того, что наступит раньше).

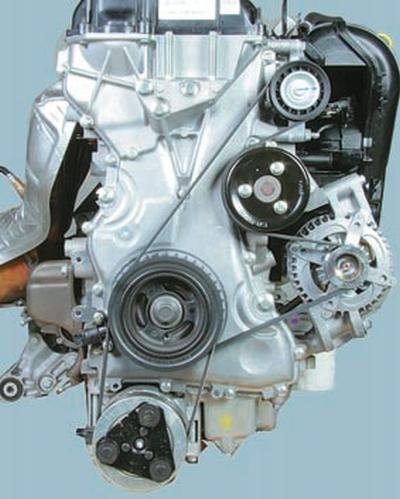

Так расположен на двигателе ремень привода вспомогательных агрегатов.
Вам потребуются: торцовые головки «на 8» и «на 21», специальное приспособление для установки ремня, нож.
1. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.
2. Снимите правый передний подкрылок (см. Снятие и установка брызговиков колес и подкрылков.
3. Снимите защитный кожух ремней приводов вспомогательных агрегатов и компрессора кондиционера, вывернув торцовой головкой «на 8» болты его крепления к двигателю.
4. Снимите ремень привода компрессора кондиционера, разрезав его ножом.
Примечание: Согласно рекомендациям завода-изготовителя ремни приводов вспомогательных агрегатов и компрессора кондиционера для снятия следует разрезать ножом, после чего они приходят в негодность. Это объясняется тем, что оба ремня даже после снятия без повреждения не подлежат повторному использованию, так как рассчитаны только на одноразовое растяжение при установке на шкивы (регулировка натяжения ремней не предусмотрена). Кроме того, замена ремней регламентирована после определенного пробега или срока эксплуатации, поэтому при замене ремня привода вспомогательных агрегатов одновременно следует заменять и ремень привода компрессора кондиционера.
5. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.
6. Протрите чистой ветошью шкивы всех агрегатов, чтобы исключить проскальзывание ремня привода вспомогательных агрегатов при установке.
7. Установите новый ремень привода вспомогательных агрегатов на шкивы коленчатого вала, водяного насоса и насоса гидроусилителя рулевого управления таким образом, чтобы ремень находился на центральной части ручьев шкивов.
8. Установите на шкив водяного насоса монтажное приспособление и поверните по часовой стрелке приспособление для монтажа ремня привода вспомогательных агрегатов до момента полной установки ремня на шкив водяного насоса (при установке натяжение ремня ослабнет).
Примечание: Приспособление для монтажа ремня привода вспомогательных агрегатов одноразового использования, так как при монтаже оно деформируется.
9. Проверните коленчатый вал двигателя на два оборота и проверьте правильность расположения ремня в ручьях шкивов. При необходимости повторите установку ремня.
Смотрите оригинал на указанном сайте (www.autoinstruction.ru)
10. Установите ремень привода компрессора кондиционера.
11. Установите детали в порядке, обратном снятию.
