Вам потребуются: отвертки с плоским и крестообразным лезвием, инструменты для снятия крышки головки блока цилиндров.
Полезный совет: Очищайте систему вентиляции картера перед каждой заменой масла.
Для очистки системы вентиляции картера двигателя Duratec Ti-VCT объемом 1,6 л выполните следующие операции.
1. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

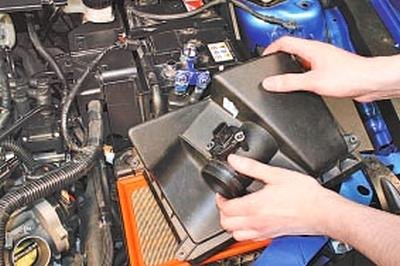

2. Снимите крышку воздушного фильтра…

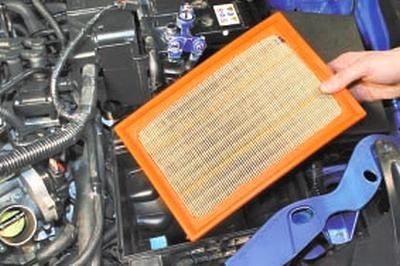

3….и извлеките фильтрующий элемент (см. Замена фильтрующего элемента воздушного фильтра).

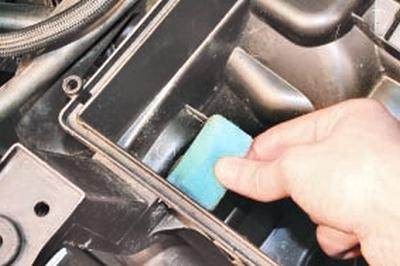

4. Извлеките фильтр системы вентиляции картера из паза корпуса воздушного фильтра.
Примечание: Сильно загрязнённый фильтр замените новым.

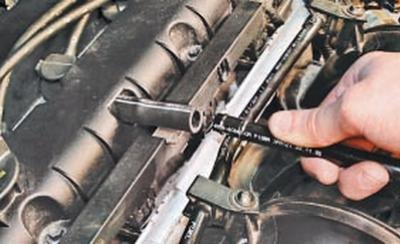

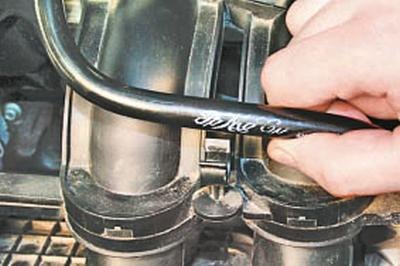

5. Выведите трубку системы вентиляции картера из держателя на впускной трубе.

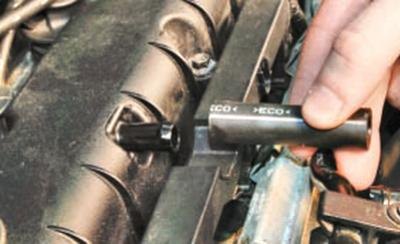

6. Отсоедините трубку системы вентиляции картера от соединительного шланга…

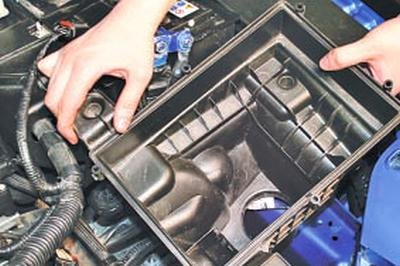

7….и снимите шланг.
8. Поднимите корпус воздушного фильтра, для чего потяните его вверх, преодолевая усилие резиновых втулок…

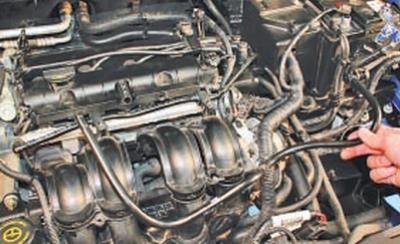

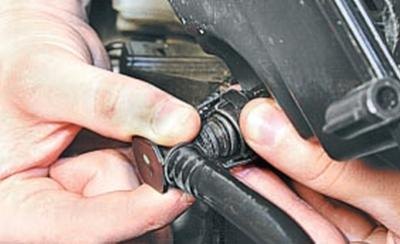

9….и отсоедините от него трубку вентиляции картера, сжав фиксатор ее крепления.
10. Снимите трубку вентиляции картера.
11. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Полезный совет: При каждом снятии крышки головки блока цилиндров заменяйте ее прокладку новой.
12. Промойте бензином или керосином маслоотражатели, внутреннюю поверхность крышки головки блока цилиндров и ее патрубок.
13. Установите крышку головки блока цилиндров и шланги системы вентиляции картера в порядке, обратном снятию.
Для очистки системы вентиляции картера двигателей Duratec-НЕ объемом 2,0 и 2,3 л выполните следующие операции.
1. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

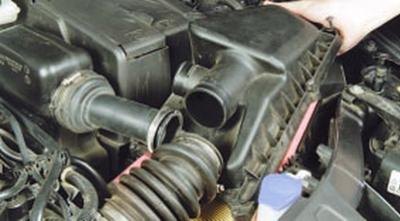

2. Ослабьте хомуты воздухоподводящих рукавов к воздушному фильтру и отсоедините их от патрубков на крышке воздушного фильтра (см. Замена прокладки крышки головки блока цилиндров).

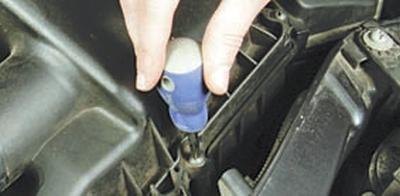

3. Выверните винты крепления крышки воздушного фильтра.
4. Снимите крышку воздушного фильтра…

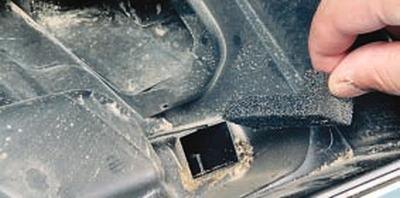

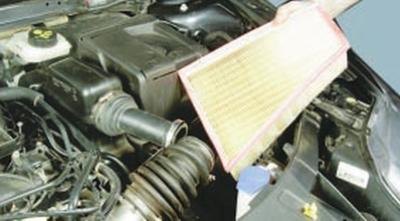

5….и извлеките фильтрующий элемент (см. Замена фильтрующего элемента воздушного фильтра).

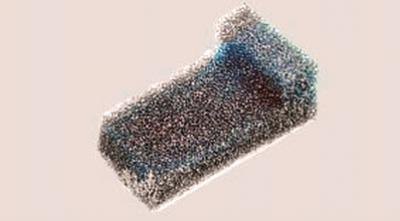

6. Извлеките фильтр системы вентиляции картера из паза корпуса воздушного фильтра.
Примечание: Сильно загрязнённый фильтр замените новым.

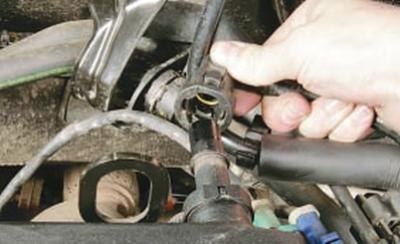

7. Выведите трубку системы вентиляции картера из держателя.

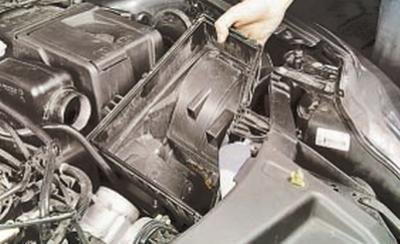

8. Отсоедините трубку системы вентиляции картера от крышки головки блока цилиндров, сжав фиксаторы ее крепления.

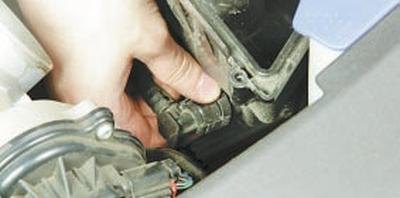

9. Поднимите корпус воздушного фильтра, для чего потяните его вверх, преодолевая сопротивление резиновых втулок…
10….и отсоедините от него трубку вентиляции картера, сжав фиксаторы ее крепления.
11. Снимите трубку вентиляции картера.
12. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Полезный совет: При каждом снятии крышки головки блока цилиндров заменяйте ее прокладку новой.
13. Промойте бензином или керосином маслоотражатели, внутреннюю поверхность крышки головки блока цилиндров и ее патрубок.
Весь материал скопирован с сайта www.AutoInstruction.ru
14. Установите крышку головки блока цилиндров и шланги системы вентиляции картера в порядке, обратном снятию.
