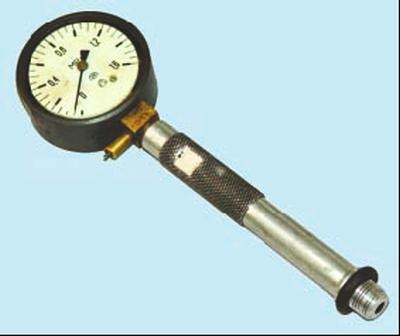

Проверяют компрессию специальным прибором – компрессометром.

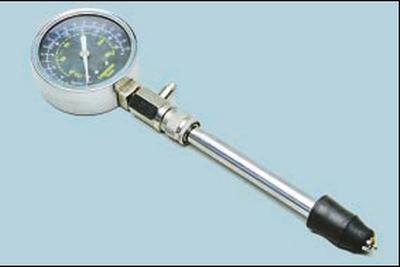

Существуют варианты компрессометров, аналогичные показанному на фото…
…а также такие, у которых взамен резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.
Внимание! Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.
1. Пустите двигатель и прогрейте его до рабочей температуры.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).
3. Снизьте давление в системе питания двигателя (см. Снижение давления в системе питания двигателя). Предохранитель цепи топливного насоса в центральный монтажный блок не устанавливайте.

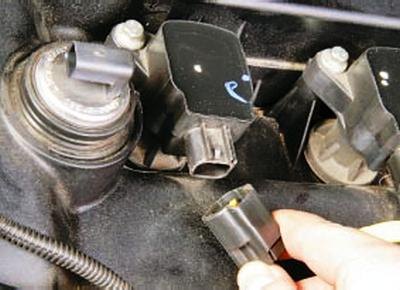

4. На двигателях Duratec-HE объемом 2,0 и 2,3 л отсоедините колодки жгутов проводов от катушек зажигания.

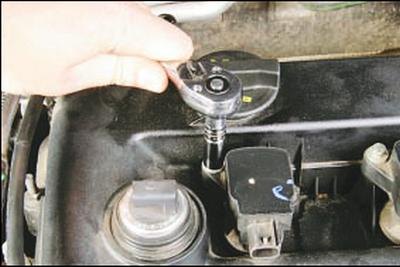

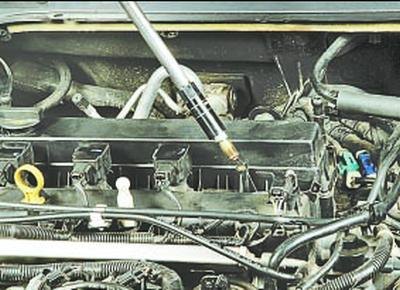

5. Выверните болты крепления катушек зажигания…

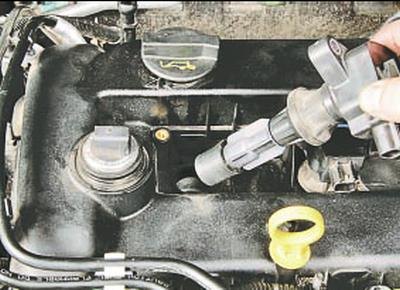

6….и снимите катушки зажигания со свечей.
7. Выверните и извлеките свечи зажигания.
8. На двигателе Duratec Ti-VCT объемом 1,6 л снимите наконечники проводов со свечей зажигания, выверните все свечи (см. Замена и обслуживание свечей зажигания)…

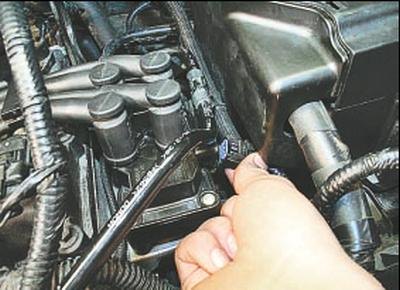

9….и отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.
Внимание! Проворачивание коленчатого вала двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенной катушке зажигания может привести к пробою ее высоковольтной цепи.

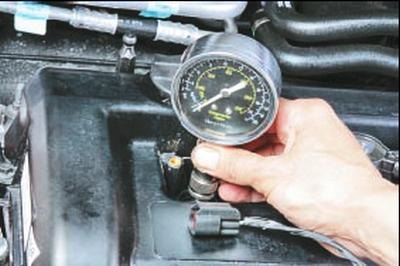

10. Вверните компрессометр в свечное отверстие проверяемого цилиндра.
11. Нажмите на педаль акселератора до упора, чтобы при проворачивании коленчатого вала стартером дроссельная заслонка полностью открылась в режиме продувки цилиндров двигателя.
12. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.
Примечание: Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180–200 мин–1 или выше, но не более 350 мин–1.

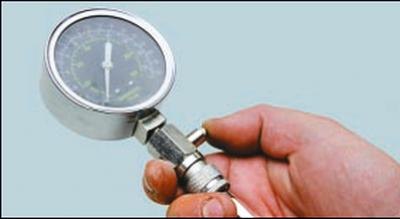

13. Запишите показания компрессометра…
14….и установите его стрелку на ноль, нажав на клапан выпуска воздуха.
Примечание: У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).
15. Повторите операции 10–14 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.
Источник материала этот сайт [www.autoinstruction.ru]

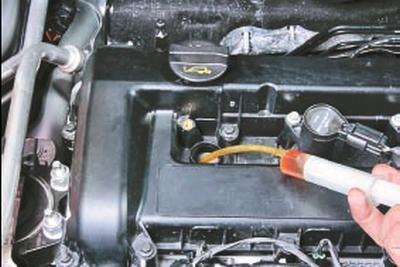

16. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.
Полезный совет: Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора.
Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2–0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель – о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
