Крышка головки блока цилиндров состоит из двух частей, верхней и нижней. Если течь масла из-под нижней части крышки головки блока цилиндров не удалось устранить подтяжкой болтов крепления крышки, замените ее уплотнение. В качестве уплотнения используется герметик FORD WSE-M4G323-A4, так как какая-либо прокладка отсутствует.
1. Снизьте давление в системе питания (см. Снижение давления в системе питания двигателя).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите воздушный фильтр и воздухоподводящие рукава (см. Снятие и установка воздушного фильтра и глушителя шума впуска).
4. Снимите ремень привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма двигателя duratorq-tdci объемом 2,2 л).
5. Снимите распределительный коллектор системы впрыска топлива.
6. Снимите топливные форсунки.
7. Снимите впускную трубу.

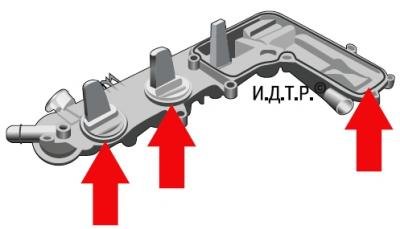

Рис. 5.54. Уплотнения верхней части крышки головки блоков цилиндров.
8. Снимите верхнюю часть крышки головки блока цилиндров, вывернув девять болтов крепления.
Примечание: Между верхней и нижней частями крышки головки блоков цилиндров установлены прокладки (рис. 5.54). При необходимости замените их.
9. Ослабьте затяжку двадцати четырех болтов крепления нижней части крышки головки блока цилиндров в порядке, показанном на рис. 5.55, а затем окончательно выверните болты крепления.
10. Очистите пазы нижней части крышки головки блока цилиндров и привалочную поверхность головки блока от остатков старого уплотнения.
11. Нанесите на поверхность герметик-прокладку (FORD WSE-M4G323-A4 или его аналог) валиком диаметром 3 мм, причем линия нанесения герметика-прокладки должна проходить с внутренней стороны крепежных отверстий.
12. Не позднее чем через 10 мин после нанесения герметика установите нижнюю часть крышки головки блоков цилиндров.
13. Болты крепления крышки затягивайте моментом затяжки 11 Н·м (1,1 кгс·м) в порядке, обратном показанному на рис. 5.55.
14. Установите детали в порядке, обратном снятию.
Примечание: Болты крепления верхней части крышки головки блока цилиндров затягивайте моментом 9 Н·м (0,9 кгс·м).
15. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма двигателя duratorq-tdci объемом 2,2 л).
Рис. 5.55. Порядок ослабления затяжки болтов крепления нижней части крышки головки блока цилиндров
