Примечание: Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.
1. Отсоедините провода от клеммы «минус» аккумуляторной батареи.
2. Установите под двигатель надежную опору.
3. Снимите правое переднее колесо.
4. Снимите правый передний подкрылок колеса (см. Снятие и установка брызговиков колес и подкрылков).
5. Снимите правую опору подвески силового агрегата (см. Замена правой опоры подвески силового агрегата).
6. Снимите переднюю крышку привода газораспределительного механизма.
7. Снимите стартер (см. Снятие и установка стартера).

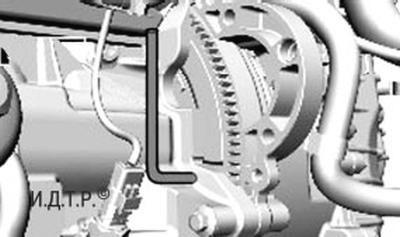

Рис. 5.51. Фиксация коленчатого вала двигателя от проворачивания.
8. Зафиксируйте коленчатый вал от проворачивания, установив специальный фиксатор (рис. 5.51) в отверстие на блоке цилиндров, совместив отверстия на блоке цилиндров и маховике.

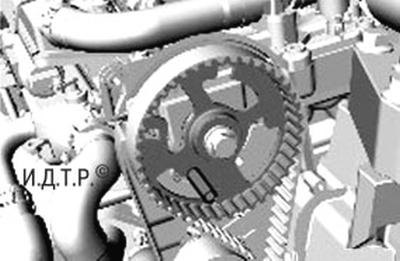

Рис. 5.52. Фиксация шкива выпускного распределительного вала.
9. Зафиксируйте шкив выпускного распределительного вала от проворачивания, установив специальный фиксатор (рис. 5.52) в отверстие на шкиве, совместив отверстия на шкиве и головке блока цилиндров.
10. Ослабьте натяжение ремня привода газораспределительного механизма, для чего ослабьте затяжку центрального болта натяжителя, вставив шестигранник в регулировочное отверстие и повернув ролик натяжителя против часовой стрелки.
11. Снимите ремень.
Внимание! При снятии ремня привода газораспределительного механизма не проворачивайте коленчатый и распределительный валы двигателя.
12. Наденьте новый ремень.
13. Задайте положение натяжного ролика в зависимости от температуры двигателя (см. рис. 5.42) и затяните центральный болт натяжителя ремня газораспределительного механизма. Пружина натяжного ролика установит требуемое натяжение.
14. Снимите фиксаторы, с помощью которых фиксировалось положение коленчатого вала (см. рис. 5.51), и шкива выпускного распределительного вала (см. рис. 5.52).
15. Проверните коленчатый вал на четыре оборота по часовой стрелке.
16. Проверьте правильность установки ремня привода газораспределительного механизма. Для проверки вставьте специальный инструмент в отверстие на шкиве распределительного вала (см. рис. 5.52 и п. 8), совместив отверстия на шкиве и головке блока цилиндров. Специальный инструмент можно установить только при правильно установленных фазах газораспределения.
17. Если ремень привода газораспределительного механизма установлен правильно, установите все снятые детали в порядке, обратном снятию.
