Для замены прокладки крышки головки блока цилиндров двигателя Duratec Ti-VCT объемом 1,6 л выполните следующие операции.
Вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

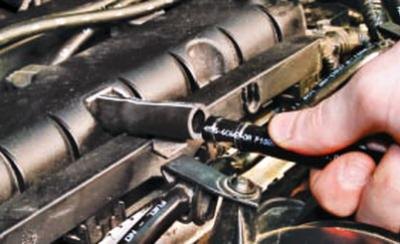

2. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

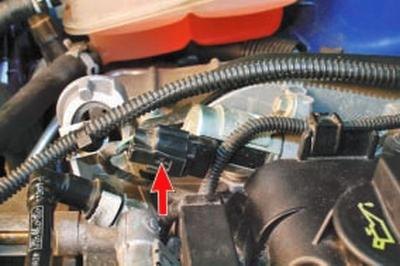

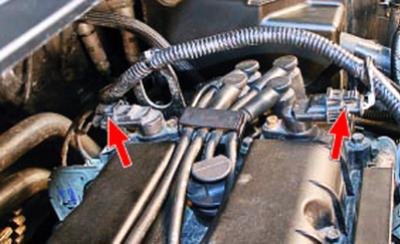

3. Отсоедините колодки жгутов проводов от двух датчиков положения распределительных валов (см. Проверка и замена датчиков системы управления двигателем).

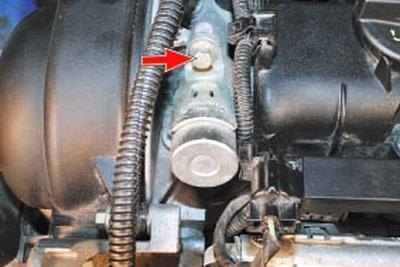

4. Отсоедините колодки жгутов проводов от двух клапанов системы регулировки фаз газораспределения…

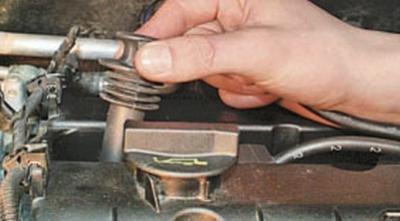

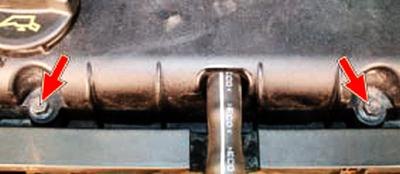

5….выверните болты крепления и снимите клапаны регулировки фаз.
6. Снимите со свечей зажигания наконечники высоковольтных проводов.
7. Выверните двенадцать болтов крепления крышки головки блока цилиндров, снимите крышку и установленную под ней прокладку.
8. Очистите пазы крышки и привалочную поверхность головки блока от остатков старой прокладки.
9. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис. 5.23, в два этапа: 1-й – предварительная затяжка моментом 3 Н·м (0,3 кгс·м); 2-й – окончательная затяжка моментом 9 Н·м (0,9 кгс·м).

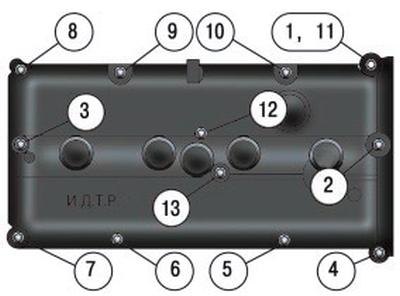

Рис. 5.23. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателя Duratec Ti-VCT объемом 1,6 л.
Для замены прокладки крышки головки блока цилиндров двигателей Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции.
Вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

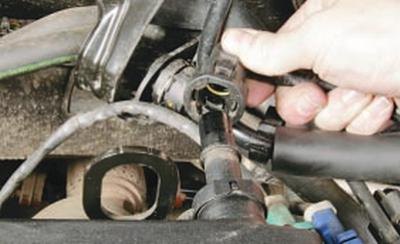

2. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

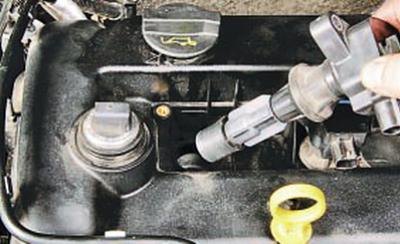

3. Снимите катушки зажигания (см. Снятие и установка катушек зажигания двигателей duratec-he и duratec-v15).

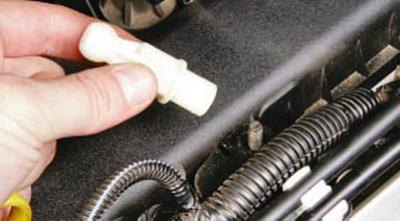

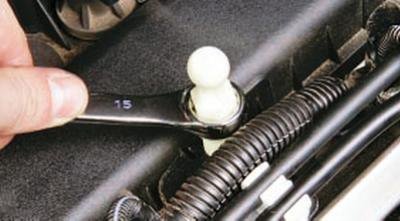

4. Свинтите со шпилек шаровые стойки крепления декоративного кожуха…
5….и снимите стойки.

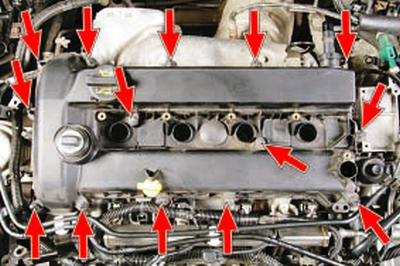

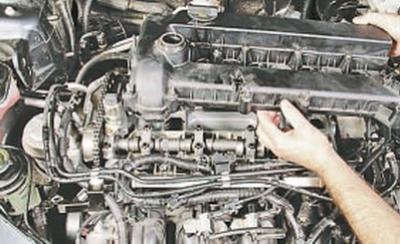

6. Выверните одиннадцать шпилек и три болта крепления крышки головки блока цилиндров…

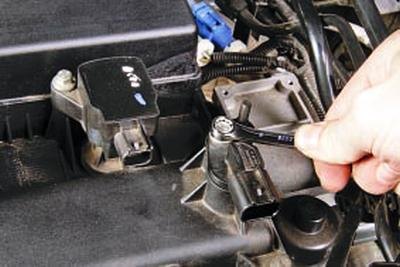

7….и снимите крышку.
Примечание: При замене прокладки крышки головки блока цилиндров двигателя Duratec-HE объемом 2,3 л дополнительно необходимо снять с крышки головки блока датчик положения распределительного вала, отсоединив колодку жгута проводов и вывернув болт его крепления к крышке головки блока цилиндров.

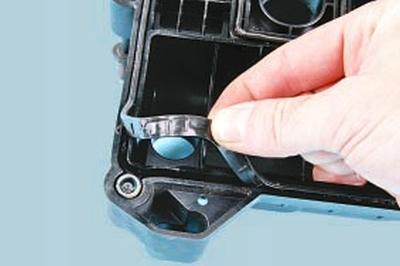

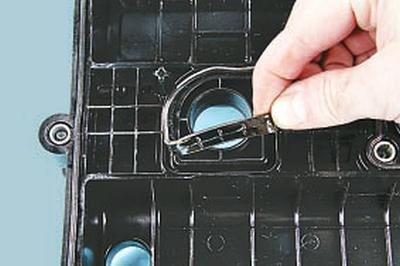

8. Извлеките старую прокладку из пазов крышки головки блока цилиндров…
9….и четыре прокладки уплотнений свечных колодцев.
Примечание: При замене прокладки крышки головки блока цилиндров двигателя Duratec-HE объемом 2,3 л необходимо поменять уплотнительную прокладку электромагнитного клапана системы регулирования фаз газораспределения, установленную в крышке головки блока цилиндров.
10. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис. 5.24, в два этапа: 1-й – предварительная затяжка моментом 3 Н·м (0,3 кгс·м); 2-й – окончательная затяжка моментом 9 Н·м (0,9 кгс·м).

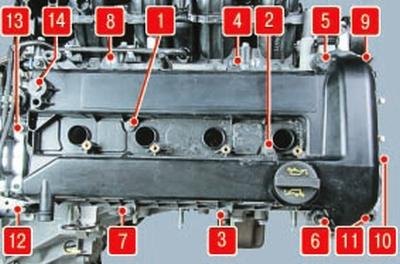

Рис. 5.24. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателей Duratec-HE объемом 2,0 и 2,3 л
