Работу выполняйте на смотровой канаве, эстакаде или подъемнике.
Для замены уплотнения масляного картера двигателя Duratec Ti-VCT объемом 1,6 л выполните следующие операции.
Вам потребуются: торцовые головки «на 10», «на 13», шпильки М8 (5 шт.) длиной не менее 20 мм.
1. Слейте масло из двигателя (см. Замена масла в двигателе и масляного фильтра).
2. Выверните четыре болта крепления коробки передач к масляному картеру.
3. Выверните тринадцать болтов крепления масляного картера к блоку цилиндров двигателя, аккуратно подденьте отвёрткой и снимите масляный картер. Глухие отверстия в блоке цилиндров под болты, показанные красными стрелками, необходимо защитить от попадания герметика. Для этого вверните в блок цилиндров пять шпилек М8.
4. Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров.
5. Нанесите на сопрягаемую поверхность масляного картера специальный герметик-прокладку (FORD WSE-M4G323-A4 или его аналог) валиком диаметром 3–4 мм, причем линия нанесения герметика-прокладки должна проходить с внутренней стороны крепежных отверстий.
6. Не позднее чем через 10 мин после нанесения герметика установите масляный картер на блок цилиндров, выверните шпильки и вверните, не затягивая, болты крепления картера.
Внимание! Для обеспечения герметичности уплотнения две последующие операции необходимо завершить не позднее чем через 5 мин после установки картера.
7. Вверните четыре болта крепления коробки передач к масляному картеру и затяните их моментом 47 Н·м (4,7 кгс·м).
8. Затяните болты крепления картера в порядке, указанном на фото, в два этапа: 1-й – предварительная затяжка моментом 10 Н·м (1 кгс·м); 2-й – окончательная затяжка моментом 20 Н·м (2 кгс·м).
9. Залейте масло в двигатель (см. Замена масла в двигателе и масляного фильтра).
Примечание: Заливать масло и пускать двигатель можно не ранее чем через один час после установки масляного картера: это время необходимо для полимеризации герметика.
Для замены уплотнения масляного картера двигателей Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции.
Вам потребуются: торцовые головки «на 10», «на 13».
1. Слейте масло из двигателя (см. Замена масла в двигателе и масляного фильтра).

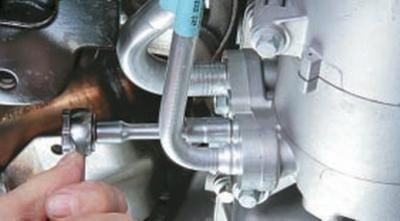

2. Отсоедините магистрали от компрессора кондиционера (см. Снятие и установка компрессора).
3. Выверните четыре болта крепления коробки передач к масляному картеру.
4. Выверните тринадцать болтов крепления масляного картера к блоку цилиндров двигателя, аккуратно подденьте отвёрткой…
5….и снимите масляный картер.
6. Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров.
7. Нанесите на сопрягаемую поверхность масляного картера специальный герметик-прокладку (FORD WSE-M4G323-A4 или его аналог) валиком диаметром 3–4 мм, причем линия нанесения герметика-прокладки должна проходить с внутренней стороны крепежных отверстий.
8. Не позднее чем через 10 мин после нанесения герметика установите масляный картер на блок цилиндров, и вверните, не затягивая, болты крепления картера.
Внимание! Для обеспечения герметичности уплотнения две последующие операции необходимо завершить не позднее чем через 5 мин после установки картера.
9. Вверните четыре болта крепления коробки передач к масляному картеру и затяните их моментом 48 Н·м (4,8 кгс·м).
Рис. 5.34. Порядок затяжки болтов крепления масляного картера двигателей Duratec-HE объемом 2,0 и 2,3 л
10. Затяните болты крепления картера в порядке, указанном на рис. 5.34, в два этапа:
- 1-й – предварительная затяжка моментом 20 Н·м (2 кгс·м);
- 2-й – окончательная затяжка моментом 48 Н·м (4,8 кгс·м).
11. Залейте масло в двигатель (см. Замена масла в двигателе и масляного фильтра).
Примечание: Заливать масло и пускать двигатель можно не ранее чем через один час после установки масляного картера: это время необходимо для полимеризации герметика.
