Снятие
Снимите молдинг корпуса панели управления.
Снимите кнопку включения кондиционера воздуха в следующем порядке:

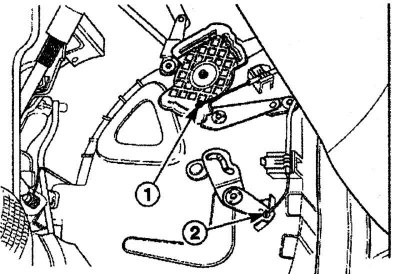

Рис. 8.27. Места отсоединения троса управления температурой (1) и режимами (2) от модуля отопителя
- отсоедините трос 1 (рис. 8.27) управления температурой от модуля отопителя;
- отсоедините трос 2 управления режимами от модуля отопителя;

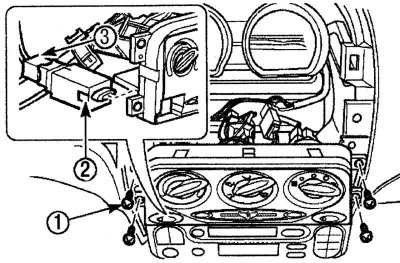

Рис. 8.28. Расположение винтов (1) крепления панели управления, кнопки (2) включения кондиционера воздуха и электрического разъема (3) кнопки включения кондиционера воздуха
- выверните винты 1 (рис. 8.28) крепления панели управления в сборе;
- вытяните панель управления в сборе;
- нажав на фиксатор, снимите кнопку 2 включения кондиционера воздуха;
- отсоедините электрический разъем 3 кнопки включения кондиционера воздуха.
[Посмотрите оригинал на портале: Autoinstruction]
Установка
Установите кнопку включения кондиционера воздуха на панель управления.
Подсоедините электрический разъем кнопки включения кондиционера воздуха.
Установите панель управления и закрепите винтами.
Подсоедините трос управления режимами к модулю отопителя.
Подсоедините трос управления температурой к модулю отопителя.
Установите молдинг корпуса панели управления.
