Снятие
Предостережение: При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
1. Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
2. Снимите замыкающую планку крыши, см. ниже.

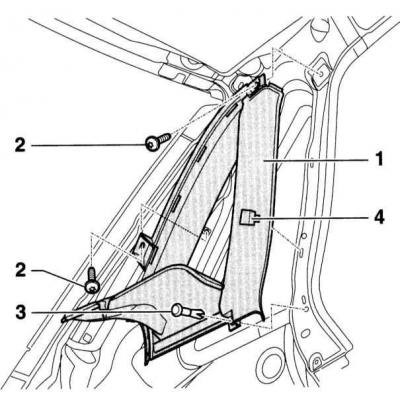

3. Выверните винты (2).
4. Снимите боковые подушки заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
5. Выньте зажим (3) под боковой подушкой.
6. Отсоедините боковую полку и приподнимите её, обратитесь к соответствующему Разделу.
7. Отсоедините облицовку стойки С (1) у пружинного зажима (4) и снимите её.
Установка
1. Приподнимите полку и вставьте облицовку стойки С в пазы на полке.
2. Дальнейшая установка выполняется в последовательности, обратной снятию. При этом замените самостопорящиеся винты (2) на новые.
Предостережение: Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
3. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
Стойка D
Снятие
Предостережение: При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.
1. Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
2. Снимите облицовку стойки D, обратитесь к соответствующему Разделу.

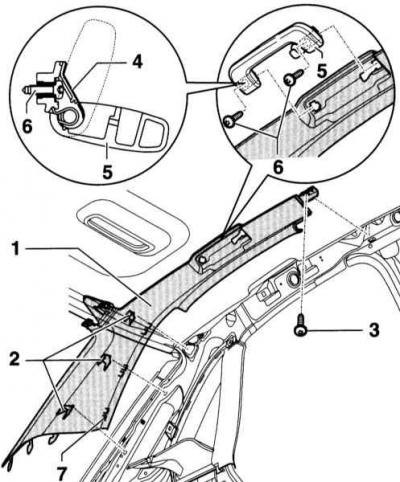

3. Нажмите вниз на ручку (5) и откиньте вниз крышку винта (4). Для этого введите в паз (7) тонкую проволоку и откройте крышку.
4. Выверните винты (6).
5. Выверните винт (3) и отсоедините сзади облицовку стойки А, обратитесь к соответствующему Разделу.
6. Вытяните облицовку (1) под облицовкой стойки В.
7. Отсоедините облицовку стойки D (1) у пружинных зажимов (2) и вытяните из полки.
Установка
1. Введите в полку облицовку сзади стойки D.
2. Вставьте крючок (7) в шлиц у облицовки стойки С.
3. Закрепите облицовку стойки D у пружинных зажимов (2).
4. Вставьте переднюю облицовку под облицовку стойки В.
5. Проверьте, чтобы зажим и крючок адаптера подушки безопасности были надежно закреплены.
6. Вверните винт (3) и закрепите облицовку позади стойки А.
7. Закрепите ручку новыми самостопорящимися винтами (6). Поставьте на место крышку винта.
8. Положите над облицовкой уплотнитель двери.
9. Установите на место планку замка крыши, см. ниже.
Предостережение: Во время присоединения аккумуляторной батареи в салоне не должно быть людей.
10. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
Замыкающая планка крыши
Снятие

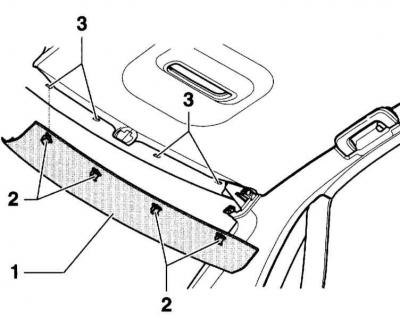

1. Отсоедините замыкающую планку крыши (1) у пружинных зажимов (2) из пазов (3) и снимите.
Установка
1. Установка выполняется в последовательности, обратной снятию.
Задняя входная планка
Снятие
1. Снимите нижнюю облицовку стойки В, обратитесь к Разделу Снятие и установка нижней облицовки стойки В.
2. Снимите облицовку стойки С.
3. Снимите боковую подушку заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
4. Отсоедините входную планку у трёх пружинных зажимов и снимите.
Установка
1. Установка выполняется в последовательности, обратной снятию.
Полка
Снятие
1. В зависимости от оборудования: Откиньте спинку заднего сиденья или снимите, обратитесь к Разделу Снятие и установка заднего сиденья.
2. Отсоедините от полки облицовку стойки С слева и справа.
3. Снимите левую и правую боковые подушки заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
4. Не откидывающееся заднее сиденье: Отсоедините внизу центральный ремень безопасности.

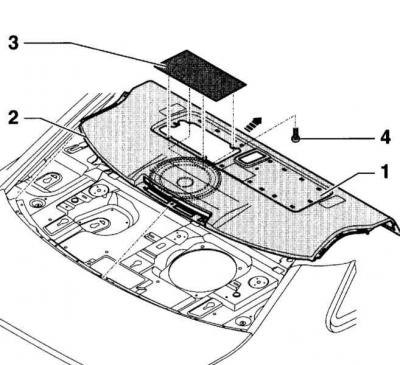

5. Снимите с полки с помощью пластмассового клина решётку громкоговорителя (3).
6. В зависимости от оборудования выверните 3 или 4 винта (4).
7. Выверните снизу 3 винта крепления солнечных шторок в багажнике и вытяните штору вперед.
8. Потяните полку (1) вперед (стрелка), отсоедините у кромки (2) и выньте наверх.
Установка
1. Установка выполняется в последовательности, обратной снятию.
Боковая облицовка багажника
Снятие
1. Откройте багажник и выньте крышку пола.
2. Снимите облицовку перекрытия задка.
3. Снимите спинку заднего сиденья, обратитесь к Разделу Снятие и установка заднего сиденья.
4. Выверните болты крепления проушин багажника.
5. Отсоедините боковую облицовку у четырёх пружинных зажимов вверху и сзади и снимите вверх. Если необходимо, предварительно откройте в облицовке крышку боковины.
Установка
1. Установка выполняется в последовательности, обратной снятию. При этом уплотнитель двери положите над облицовкой.
Перекрытие задка
Снятие
1. Откройте багажник и выньте крышку пола.

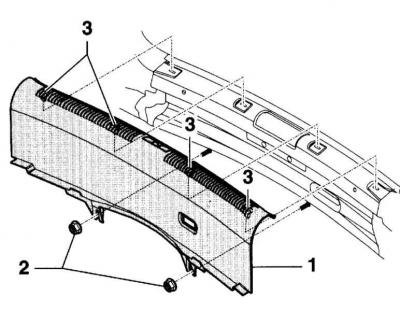

2. Отверните 2 гайки (2), при необходимости, выньте запасное колесо.
(Источник статьи доступен на сайте Autoinstruction.ru)
3. Рассоедините разъём лампы освещения багажника.
4. Отсоедините облицовку перекрытия задка (1) в четырёх пружинных зажимах (3) и снимите перекрытие.
Установка
1. Установка выполняется в последовательности, обратной снятию.
