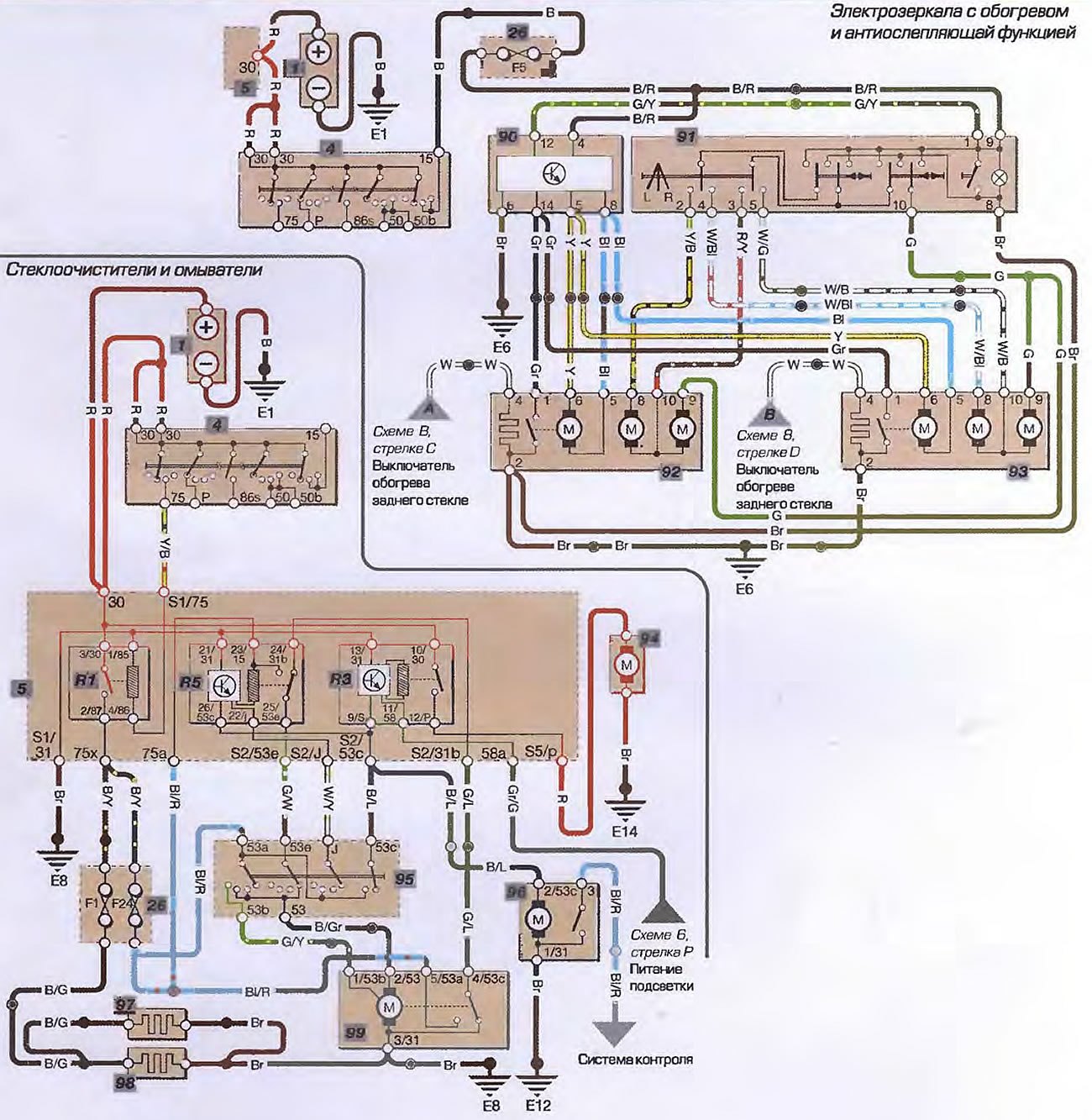

Стеклоочистители, стеклоомыватели, электрозеркала с обогревом и антиослепляющей функцией
Ключ к схеме
- 1 - Аккумулятор
- 4 - Выключатель зажигания
- 5 - Центральная схема
- R1 - Реле контакта "X"
- R5 - Реле прерывателя стеклоочистителя
- R3 - Реле омывателя фар
- 26 - Колодка предохранителей
- 90 - Блок управления наклоном зеркала
- 91 - Переключатель регулировки зеркала
- 92 - Обогрев и моторы регулировки водительского зеркала
- 93 - Обогрев и моторы регулировки пассажирского зеркала
- 94 - Насос омывателя фар
- 95 - Переключатель стеклоочистителя
- 96 - Насос омывателя лобового стекла
- 97 - Обогрев правой форсунки омывателя
- 98 - Обогрев левой форсунки омывателя
- 99 - Мотор стеклоочистителя лобового стекла
