Для приема УКВ служат остальные токопроводящие дорожки, которые одновременно служат в качестве нагревательных элементов. Недостаточную высоту этой системы антенн компенсирует усилитель под левой задней облицовкой стойки крыши.
Поиск неисправностей в антенне заднего стекла
Заднюю облицовку стойки крыши можно снять, проявив большое терпение и ловкость, в автомобилях с откидывающейся спинкой заднего сиденья без других разборочных работ. Но в автомобилях с жесткой спинкой без ее демонтажа не обойтись. В целом работа облегчается после демонтажа заднего приемного кармана и боковой облицовки откидывающегося сиденья (глава Салон).
1. Снимите обе облицовки стоек крыши сзади.
2. Проверьте соединение с массой обогрева заднего стекла на правой стойке крыши, а также, надежно ли соединен с массой усилитель антенны крепежными винтами.
3. Внимательно проверьте верхние три токопроводящие дорожки на заднем стекле: есть ли видимый разрыв? Если да, проведите ремонт токопроводящим серебряным лаком или поставьте новое заднее стекло.
4. Теперь следует электрическая проверка: Отсоедините разъем тонкого белого токоподводящего провода вверху на усилителе, измерьте напряжение относительно массы. Для этого включите радиоприемник.
5. Наличие напряжение от аккумулятора: подача тока на усилитель в порядке. Нет напряжения: устраните разрыв в проводе.
6. На том же проводе измерьте ток между разъемом усилителя и снятым проводом.
7. Амперметр должен показать 30–50 мА, в ином случае усилитель антенны ток не потребляет и, следовательно, он неисправен – замените.
8. Следующая проверка: отсоедините нижний провод на обогреваемом заднем стекле, включите зажигание и обогрев заднего стекла, измерьте напряжение в проводе.
9. В нем должно быть напряжение аккумулятора, в ином случае неисправность в токоподводящем проводе или в усилителе, очертите повреждение.
10. Отсоедините нижний (толстый белый) провод на усилителе, измерьте напряжение при включенном зажигании и обогреве заднего стекла:
11. Если есть напряжение аккумулятора, то токоподводящий провод в порядке, возможно, неисправен усилитель. Если нет, то наоборот.

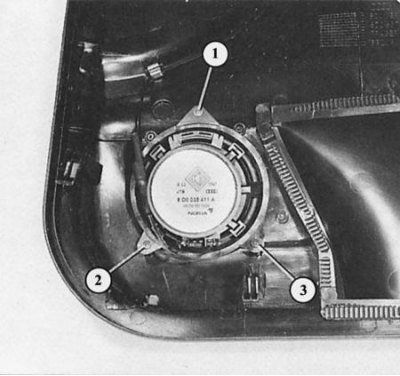

Динамики в облицовке передней двери
Динамик средних частот, расположенный внизу, также привинчен сзади к облицовке двери. Цифрами от «1» до «3» обозначены крепежные винты.
1. Демонтируйте облицовку передней двери.
2. Осторожно снимите находящуюся за облицовкой двери демпфирующую пленку из пенопласта.
3. Отсоедините разъем провода в соединительном проводе от нижнего к верхнему динамику.
4. Динамик средних частот: ослабьте три крепежных винта динамика и выньте направляющую провода.
5. Динамик высоких частот: ослабьте винт с крестообразной головкой сзади на динамике, снимите динамик.

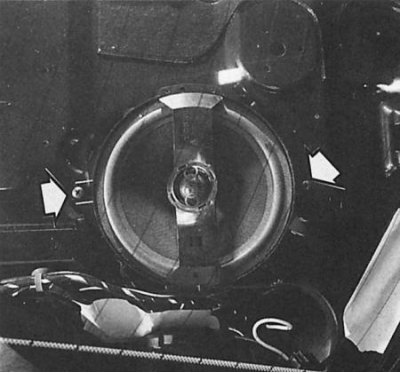

Задний динамик
Задний динамик привинчен сверху к металлу кузова под приемным карманом (стрелки). Чтобы его демонтировать, нужно вначале снять задний приемный карман.
1. Демонтируйте задний приемный карман (глава Салон).
2. Ослабьте винты с крестообразными головками, снимите динамик.
