Электросхема системы впрыска топлива MPFI, реле топливного насоса, топливного насоса
Главная
Ауди
80
1991-1996
Электрооборудование
Электрические схемы
Электросхема системы впрыска т...
0

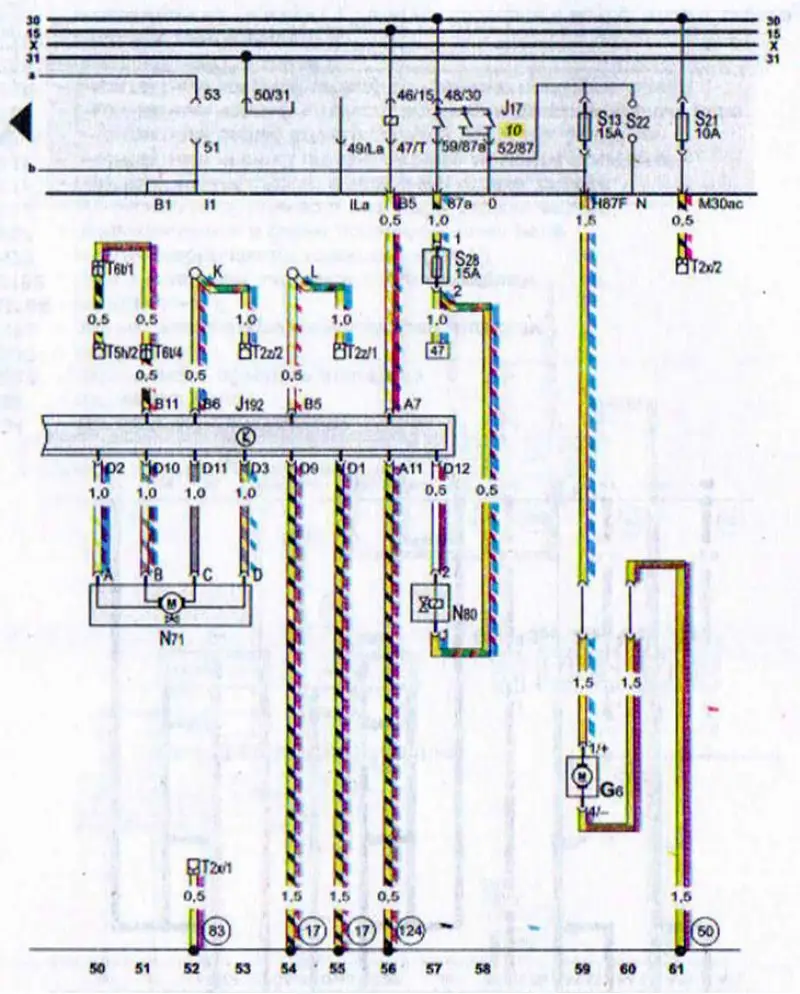

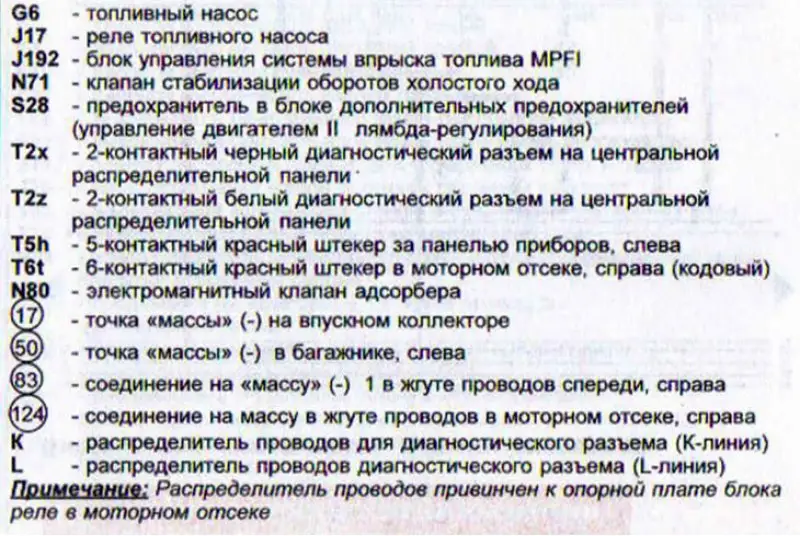

Система впрыска топлива MPFI, реле топливного насоса, топливный насос (AUDI 80 с шестицилиндровым двигателем объемом 2,8 л и мощностью 128 кВт)
◀ Предыдущая
Ауди 80 Б4: Электрические схемы
Следующая ▶
Электросхема системы впрыска топлива MPFI, лямбда-зонда
Электросхема системы впрыска топлива MPFI, системы зажигания, антидетонационного регулирования
Электросхема системы впрыска топлива MPFI, форсунок, системы зажигания
Электросхема системы зажигания
Электросхема системы впрыска топлива KE-III-Jetronic, регулирования детонационного сгорания, реле топливного насоса
электросхема системы впрыска топлива KE-III-Jetronic
Электросхема системы впрыска топлива KE-III-Jetronic, лямбда-зонда
Электросхема термовыключателя включения электровентилятора обдува радиатора
Электросхема электровентилятора обдува радиатора
Электросхема системы впрыска топлива Digifant, системы зажигания
Электросхема системы впрыска топлива MPI, системы зажигания
Электросхема системы впрыска топлива MPI, системы зажигания и другое
Электросхема системы впрыска топлива, датчиков кислорода
Электросхема системы впрыска топлива, реле топливного насоса, топливного насоса
Электросхема центрального замка, плафона с задержкой включения, подсветки косметических зеркал
Электросхема центрального замка, плафона салона с задежкой выключения и другое
Электросхема электрических стеклоподъемников
Электросхема электрических стеклоподъемников
Электросхема аккумулятора, стартера, генератора
Электросхема свечей накаливания, реле свечей накаливания, реле запуска
