Схема электрических соединений системы впрыска топлива и системы зажигания [Audi 80 B3]

0

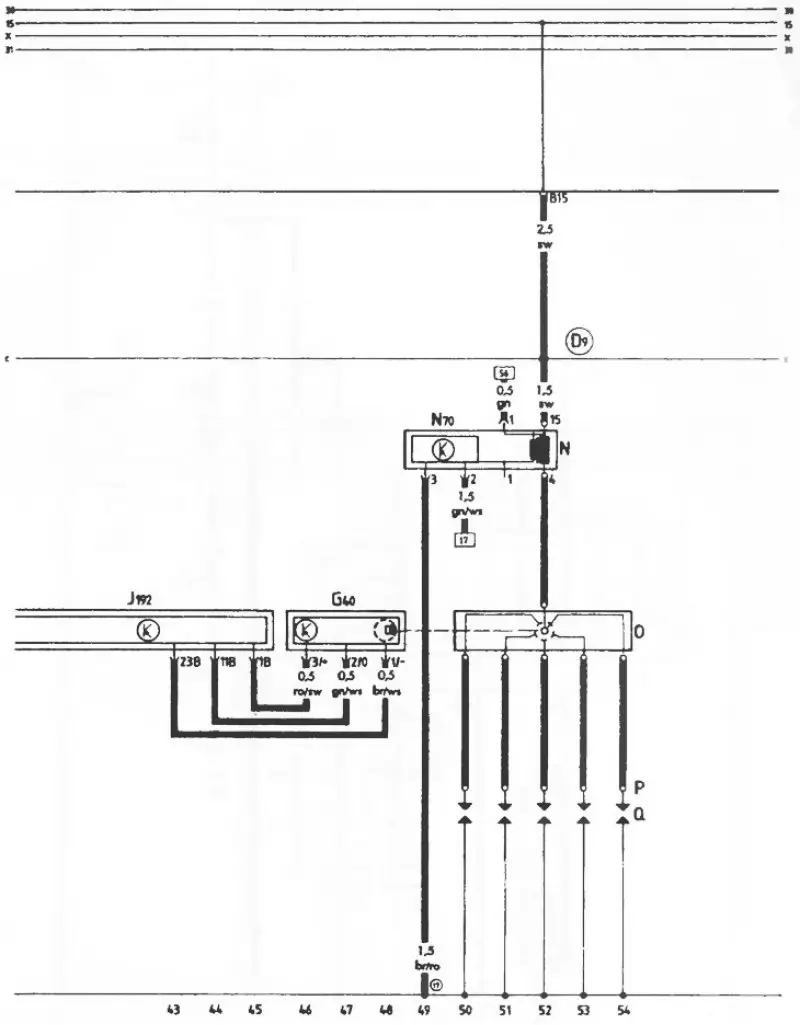

Схема электрических соединений системы впрыска топлива и системы зажигания - модели 2.3 (двигатель 7А).
