2. Если прежние вкладыши на месте, снимите их и протрите их постели. Постели вкладышей должны быть безупречно чисты.
3. Начисто и насухо протрите тыльные стороны вкладышей. Уложите вкладыши в постели, выступом замка в выемку в постели. Фланцевые вкладыши (с опорными фланцами) устанавливаются в пятую опору (считая от привода ГРМ). Обратите внимание на то, что наиболее толстый вкладыш (из пары) устанавливается в промежуточную секцию.
4. Слегка смажьте вкладыши чистым моторным маслом.
5. Протрите салфеткой шейки коленвала, затем уложите чистый коленвал на опоры в блок. Проследите за тем, чтобы вкладыши при этом не сместились.
6. Впрысните масло в каналы коленвала, затем удалите насухо следы масла с привалочных поверхностей блока и промежуточной секции.
7. Используя короткошерстный валик, нанесите ровный тонкий слой жидкого герметика Volvo (№ 11 61 059) на привалочную поверхность блока к промежуточной секции. Поверхность должна быть покрыта герметиком полностью, но достаточен самый тонкий слой.
8. Протрите начисто постели коренных вкладышей в промежуточной секции и протрите насухо тыльные поверхности вкладышей. Установите вкладыши в промежуточную секцию, вжав их в постели, язычками замков в углубления.
9. Слегка смажьте вкладыши чистым моторным маслом, но не допускайте попадания масла на привалочную поверхность.
10. Уложите промежуточную секцию на коленвал и блок цилиндров, заверните болты крепления. Затяните болты в пять этапов, предписанных Спецификациями, начиная от крайних к средним (см. рис.).

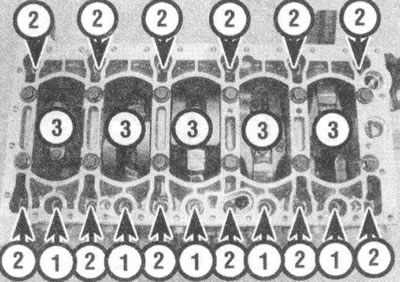

Рис. 12.10 Болты крепления промежуточной секции: 7 М7 2 М8 3 М10
11. Проверните коленвал. При проворачивании может ощущаться небольшое сопротивление, но без следа заеданий.
12. Полезно на этом этапе вновь проверить осевой зазор коленвала, как описано в параграфе 8. Если все работы были выполнены правильно, зазор должен укладываться в допуски, предписанные Спецификациями.
13. Смажьте посадочное место левого сальника, коленвал и сальник. Установите сальник рабочими кромками внутрь и запрессуйте его через трубчатую оправку или перевернутый прежний сальник, заподлицо с поверхностью блока.
