Примечание: Прочтите также предупреждение в начале параграфа 4 об опасности тормозной жидкости и асбестовой пыли.
Проверка
Примечание: Если хотя бы один диск требует замены, замене подлежат оба тормозных диска на одной оси, чтобы не нарушить баланс тормозов. При этом также следует установить новые тормозные колодки.
1. Снимите передние тормозные колодки, как описано в параграфе 4.
2. Проверьте рабочую поверхность диска. Неглубокие борозды «имеют право быть». Треснувший диск подлежит замене. Диск с бороздами можно проточить, если позволяет толщина металла, предписанная в Спецификациях.
3. Проверьте биение диска с помощью индикатора часового типа, установив ножку измерителя вблизи края диска. Если биение имеется, но не выходит за пределы допусков, указанных в Спецификациях, диск можно проточить; в противном случае альтернатива одна — замена.
Если индикатора часового типа нет, укрепите вблизи края диска указатель, затем, проворачивая диск, определите максимальный зазор и измерьте его с помощью плоских щупов.
4. Чрезмерная неравномерность толщины дисков вызывает дрожь автомобиля при торможении. Неравномерность толщины проверяют микрометром (см. рис.).

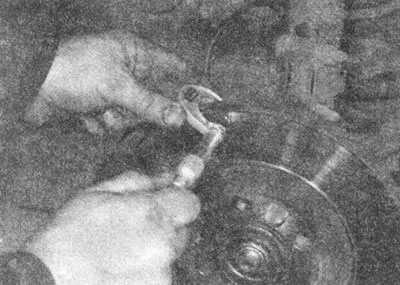

Рис. 6.4. Неравномерность толщины проверяют микрометром
Снятие
5. Сняв тормозные колодки и суппорт (параграф 4), отверните два болта крепления и снимите кронштейн крепления суппорта и ограничительный кронштейн (см. рис.). Для установки потребуются новые болты.

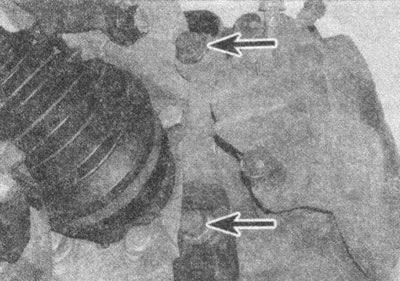

Рис. 6.5. Отверните два болта крепления (стрелки) и снимите кронштейн крепления суппорта и ограничительный кронштейн
6. Проверьте наличие меток совмещения диска и ступицы. Если их нет, нанесите маркером свои. Отверните болт крепления диска к ступице (см. рис.). Снимите диск.

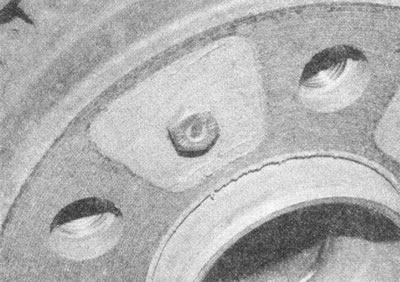

Рис. 6.6. Отверните болт крепления диска к ступице
Установка
7. Убедитесь в чистоте стыковочных поверхностей ступицы и диска. Удалите антикоррозийное покрытие с нового диска, протерев его ветошью, смоченной подходящим растворителем.
8. Установите диск на ступицу, совместив нанесенные метки. Заверните и затяните болт крепления.
9. Установите кронштейн крепления суппорта, заверните новые болты и затяните их предписанным моментом.
10. Установите тормозные колодки, как описано в параграфе 4.
