Примечание: Перед началом работы прочтите предупреждение в начале параграфа 4 об опасности тормозной жидкости и асбестовой пыли.
Проверка
Примечание: Если хотя бы один диск требует замены, замене подлежат оба тормозных диска на одной оси, чтобы не нарушить баланс тормозов. При этом также следует установить новые тормозные колодки.
1. Сняв задние тормозные колодки, как описано в параграфе 5, проведите процедуры, описанные в параграфе 6, п.п. 2...4 включительно. Проверьте также и состояние барабанов стояночного тормоза. Возможность проточки, допуски на биение и эллипсность приведены в Спецификациях. Барабаны редко изнашиваются, если только стояночным тормозом не пользуются для торможения, как рабочей тормозной системой.
Снятие
2. Сняв тормозные колодки и суппорт (параграф 5), подвяжите суппорт на проволоке к подходящему элементу подвески.
3. Отверните два болта крепления кронштейна суппорта и снимите его (см. рис.). Для установки потребуются новые болты.

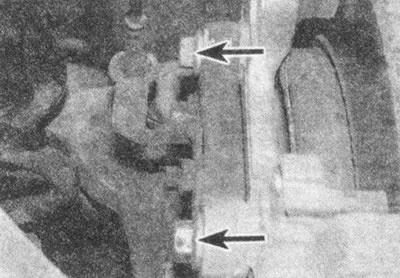

Рис. 7.3. Отверните два болта крепления кронштейна суппорта и снимите его
4. Проверьте наличие меток совмещения диска и ступицы. Если их нет, нанесите маркером свои. Отверните болт крепления диска к ступице (см. рис.).

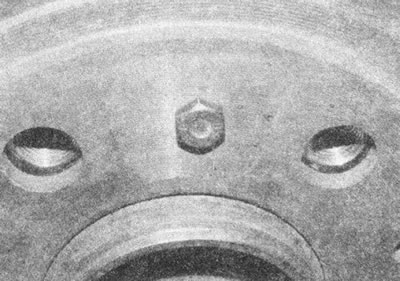

Рис. 7.4. Отверните болт крепления диска к ступице
5. Снимите диск. Если диск со ступицы не сходит, обстучите его медным или обрезиненным молотком. Если колодки стояночного тормоза «не пускают» диск, действуйте следующим образом.
6. Действуя в салоне, подденьте отверткой и снимите накладку центральной консоли, ближайшую к рычагу стояночного тормоза (см. рис. 13.3).
7. Через полученный проем ослабьте регулировочную гайку в задней части рычага, сделав слабину в тросах стояночного тормоза (см. рис. 13.4).
Установка
8. Убедитесь в чистоте стыковочных поверхностей ступицы и диска. Удалите антикоррозийное покрытие с нового диска, протерев его ветошью, смоченной подходящим растворителем.
Данные скопированы с ресурса autoinstruction
9. Установите диск на ступицу, совместив нанесенные метки. Заверните и затяните болт крепления.
10. Установите кронштейн крепления суппорта, заверните новые болты и затяните их предписанным моментом.
11. Установите тормозные колодки, как описано в параграфе 5.
12. Отрегулируйте натяжение тросов стояночного тормоза, как описано в параграфе 13.
