Примечание: если боковой люфт валика трамблера превышает допустимую величину, следует подумать о замене трамблера, т.к. износ в этой области говорит об общем износе трамблера и нецелесообразности его ремонта В любом случае запасные детали к трамблеру трудно достать.
Рис. 4.8. Измерение люфта валика трамблера: 0,2 мм = максимальный допустимый люфт
1. Снять трамблер (см. раздел 10) и зажать его в тиски с мягкими губками.
Трамблер с контактным прерывателем
Рис. 4.9. Трамблер с контактным прерывателем: 1. Крышка трамблера; 2. Бегунок; 3. Пластмассовая крышка; 4. Контактный прерыватель; 5. Подложка; 6. Контур кулачка; 7. Зажимы крышки трамблера; 8. Вакуумный блок; 9. Конденсатор; 10. Центробежный регулятор угла опережения зажигания; 11. Корпус трамблера; 12. Приводной валик трамблера; 13. Косозубое колесо.
2. Снять контактный прерыватель (см. раздел 6).
3. Снять конденсатор и провод низкого напряжения (см. раздел 7).
4. Снять стопорное кольцо, крепящее тягу вакуумного блока к подложке, и отцепить тягу.
5. Вывернуть винт, крепящий вакуумный блок, и снять последний.
6. Вывернуть винты, крепящие зажимы крышки трамблера и подложку, и снять зажимы и подложку.
7. Теперь можно подобраться к механизму механического увеличения и уменьшения угла опережения зажигания. Его пружины слабнут со временем и нуждаются в замене. Осторожно отцепить пружины, обратив внимание на то, что они не являются одинаковыми, так что при установке пружины нельзя перепутать.
8. Смазать механизм грузиков и проверить, чтобы грузики свободно двигались на своих поворотных осях.
9. Подать разрежение на вакуумный блок и проверить, чтобы тяга переместилась внутрь.
10. Если этого не происходит, то возможно, что мембрана вышла из строя, и вакуумный блок нуждается в замене.
11. Сборка трамблера производится в обратном порядке. Обратите внимание на следующие моменты:
- а. Нанести несколько капель моторного масла на войлочную подушечку в верхней части валика ротора.
- 6. Нанести немного смазки или вазелина на контуры кулачка, где проходит волокнистая тыльная сторона контактного прерывателя.
- в. Установить трамблер (см. раздел 10).
Трамблер бесконтактного типа (TSZ-2)

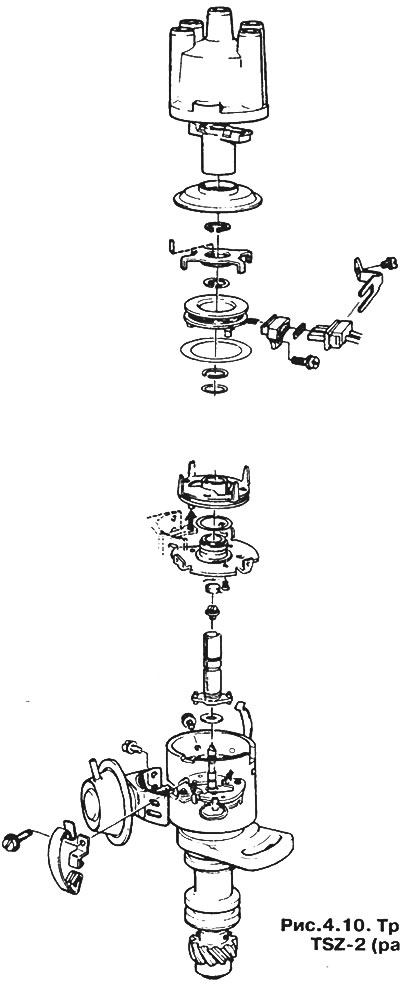

Рис.4.10. Трамблер типа TSZ-2 |
Рис. 4.11. Трамблер типа TZ-28: 1. Винт, крепящий провод низкого напряжения; 2. Пусковое колесо (ротор); 3. Установочный штифт; 4. Стопорное кольцо. |

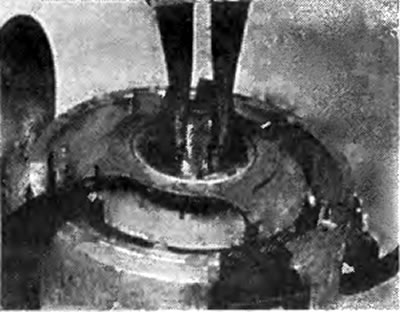

12. Снять стопорное кольцо и шайбу над ротором (см. фотографии).
Фотография 11.12А. Снятие стопорного кольца... |
Фотография 11.12В. ... и шайбы |
13. Поместив 2 отвертки с противоположных сторон от ротора и осторожно снять последний с валика, следя за тем, чтобы не потерять установочный штифт.

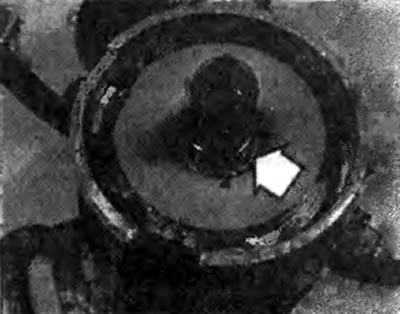

14. Снять второе стопорное кольцо над импульсным передатчиком (см. фотографию).
