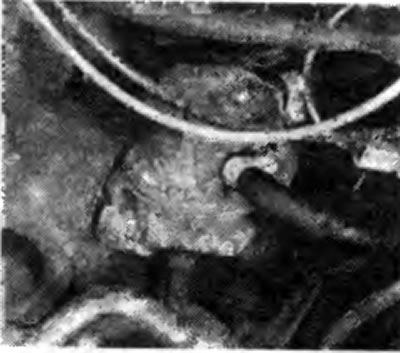

Фотография 9.1. Механический топливный насос, установленный на блоке цилиндров
2. На рассматриваемых моделях могут встречаться три типа насосов (см. рис. 3.7 и 3.8).

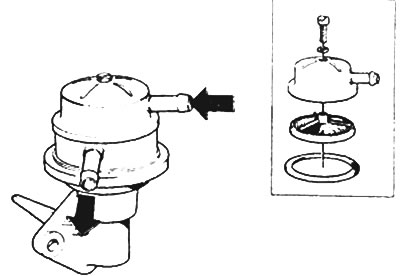

Рис. 3.7. Топливный насос типа Sofabex SEV | Рис. 3.8. Топливный насос типа Pierburg |
3. При выходе насоса из строя, если фильтр остался чистым (см. раздел 10), необходимо заменить весь насос в сборе.
4. Для замены насоса отсоединить минусовой провод аккумулятора. Отсоединить от насоса впускной и выпускной топливопроводы (будьте готовы к тому, что при этом прольется немного топлива). Заткнуть открытые концы трубок, чтобы в систему не попала грязь.
5. Вывернуть гайки, крепящие насос на шпильках блока цилиндров, поднять и снять насос. Снять прокладку и все регулировочные шайбы.
6. Установка насоса производится в обратном порядке, с установкой новой прокладки между ним и блоком цилиндров.
