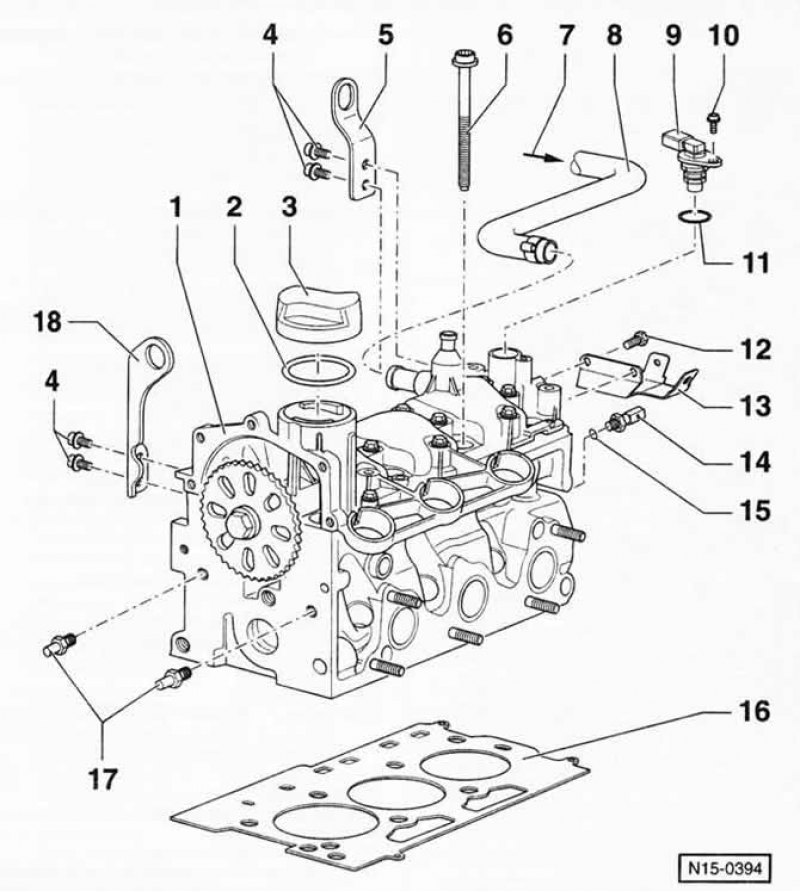

1 — крышка головки цилиндров
Уплотнительную поверхность не обрабатывать. Подшипники распределительного вала встроены.
Перед установкой нанести герметик AMV 188 001 02 концерна VW.
При установке вертикально сверху вставить установочными штифтами в отверстия в головке цилиндров.
2 — уплотнительное кольцо
В случае повреждения заменить на новое.
3 — крышка маслоналивного отверстия
4 — болты, 20 Нм
5 — проушина
6 — болт крепления головки цилиндров
Всегда заменять. Отпускать в последовательности, обратной той, что показана далее на рисунке N15-0522.
7 — от воздушного фильтра
8 — вакуумный шланг
9 — датчик Холла
10 — болт, 10 Нм
11 — уплотнительное кольцо
В случае повреждения заменить на новое.
12 — болт, 10 Нм
13 — кронштейн Для жгута проводов.
14 — гидравлический выключатель, на давление 0,3-0,7 бар, 25 Нм
15 — уплотнительное кольцо
16 — уплотнительная прокладка головки цилиндров
Всегда заменять. После замены сменить всю охлаждающую жидкость.
17 — направляющие пальцы, 20 Нм
18 — проушина
Указания по установке:

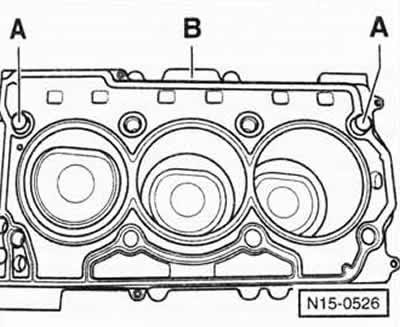

Уплотнительную прокладку головки цилиндров уложить по центрирующим втулкам -А-. Надпись (с номером запасной части) -В- должна быть сверху и должна читаться.
Информация размещена на интернет-сайте (www.Autoinstruction.ru)
Головку цилиндров приставить, ввернуть и затянуть от руки 8 болтов крепления.

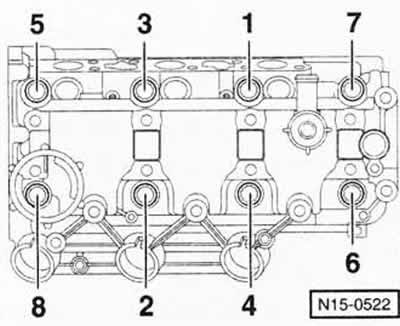

Болты головки цилиндров затянуть в три приема. В каждом приеме болты затягивать в последовательности от 1 до 8.
Прием 1: с помощью динамометрического ключа моментом 30 Нм.
Прием 2: с помощью заблокированного ключа довернуть в направлении затяжки без остановки на 90° (¼ оборота).
Прием 3: с помощью заблокированного ключа довернуть в направлении затяжки без остановки на 90° (¼ оборота).
