Двигатели ADZ, AFT, 1F
1. Отсоедините высоковольтные провода от свечей зажигания и выкрутите свечи с помощью ключа для свечей зажигания. Проверьте и замените поврежденные свечи. Вкрутите свечи и присоедините высоковольтные провода.
Двигатели ЛЕЕ, АЕХ, AKV, ALM, ANX, APQ

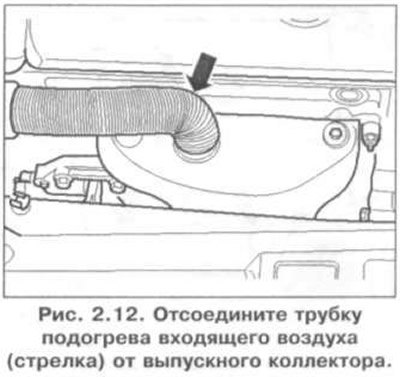

2. Отсоедините трубку подогрева входящего воздуха (стрелка) от выпускного коллектора (рис. 2.12).

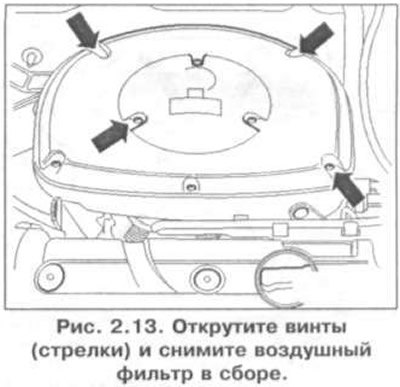

3. Открутите винты (стрелки) и снимите воздушный фильтр в сборе (рис. 2.13).

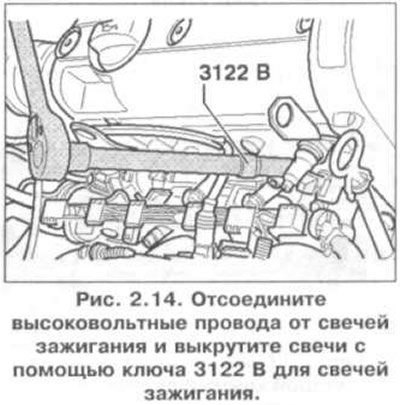

4. Отсоедините высоковольтные провода от свечей зажигания и выкрутите свечи с помощью ключа 3122 В для свечей зажигания (рис. 2.14).
5. Установка проводится в порядке, обратном снятию.
Двигатели АЕН, AKL, APF, AUR

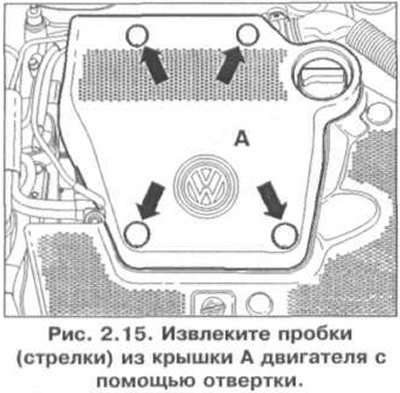

6. Извлеките пробки (стрелки) из крышки А двигателя с помощью отвертки (рис. 2.15).
Источник статьи размещён на портале (autoinstruction.ru)

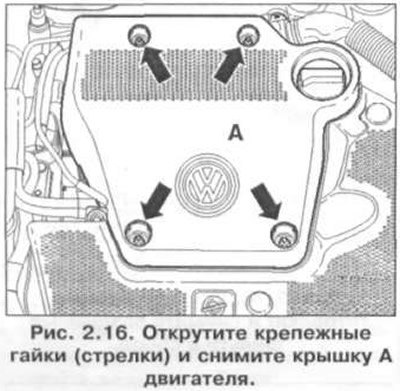

7. Открутите крепежные гайки (стрелки) и снимите крышку А двигателя (рис. 2.16).

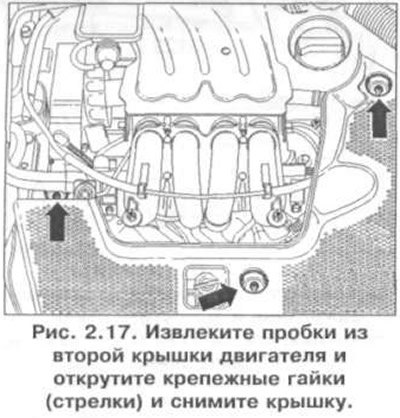

8. Извлеките пробки из второй крышки двигателя и открутите крепежные гайки (стрелки) и снимите крышку (рис. 2.17).

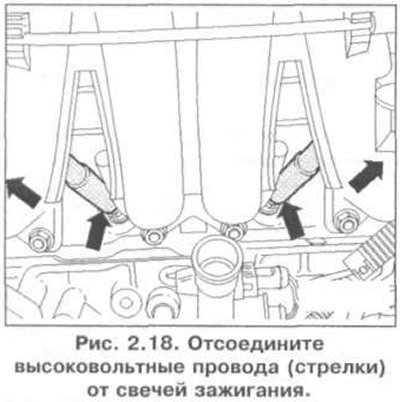

9. Отсоедините высоковольтные провода (стрелки) от свечей зажигания с помощью ключа Т10029 (рис. 2.18). Наружные стрелки (левая и правая) направлены к непоказанным на рисунке свечам зажигания.

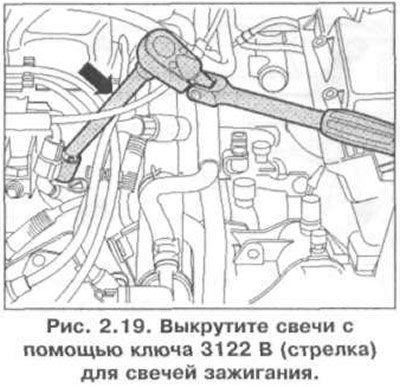

10. Выкрутите свечи с помощью ключа 3122 В (стрелка) для свечей зажигания (рис. 2.19).
11. Установка проводится в порядке, обратном снятию.
Двигатели АКК, ANW, AUD

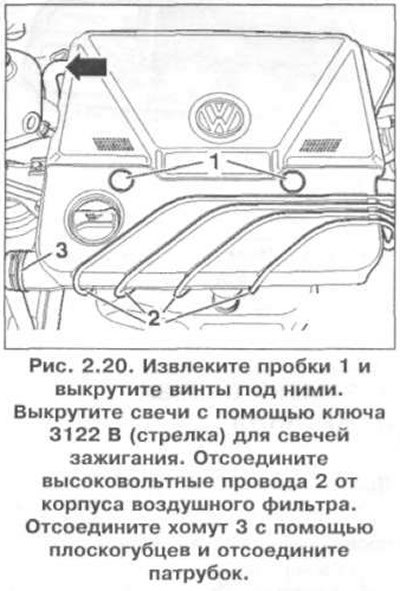

12. Извлеките пробки 1 и выкрутите винты под ними (рис. 2.20). Отсоедините высоковольтные провода 2 от корпуса воздушного фильтра. Отсоедините хомут 3 с помощью плоскогубцев и отсоедините патрубок. Отсоедините трубку вентиляции картера слева от воздушного фильтра. Снимите воздушный фильтр.

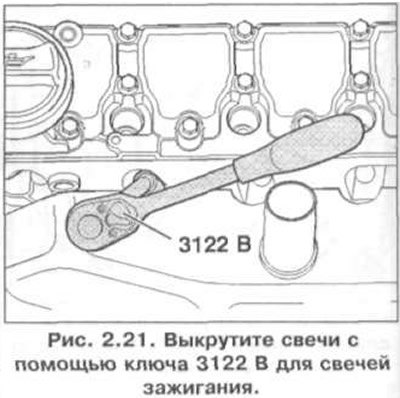

13. Выкрутите свечи с помощью ключа 3122 В для свечей зажигания (рис. 2.21).
14. Установка проводится в порядке, обратном снятию.
Двигатели APE, AQQ, AUA

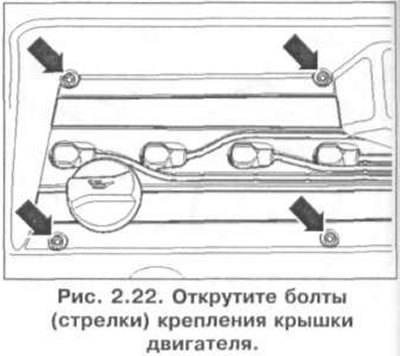

15. Открутите болты (стрелки) крепления крышки двигателя (рис. 2.22).

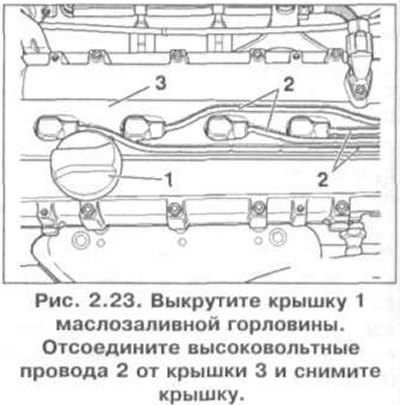

16. Выкрутите крышку 1 маслозаливной горловины (рис. 2.23). Отсоедините высоковольтные провода 2 от крышки 3 и снимите крышку.

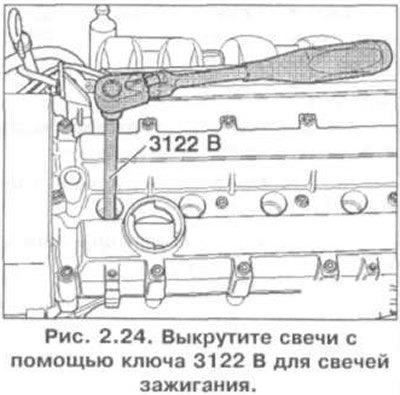

17. Выкрутите свечи с помощью ключа 3122 В для свечей зажигания (рис. 2.24).
18. Установка проводится в порядке, обратном снятию.
