Двигатели ADZ, AEY, AFN, AFT, АНВ, AHU, AKW, 1F, 1Y

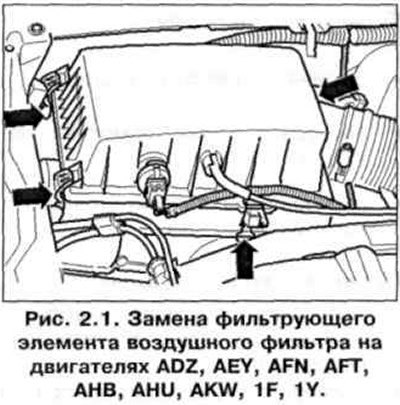

1. Отсоедините фиксаторы (стрелки) (рис. 2.1).
2. Снимите крышку воздушного фильтра и извлеките фильтрующий элемент.
3. Протрите корпус воздушного фильтра и установите новый фильтрующий элемент.
4. Установите крышку воздушного фильтра и закрепите ее фиксаторами.
Двигатели ЛЕЕ, АЕХ, ALM, ANX, AKV, АРО

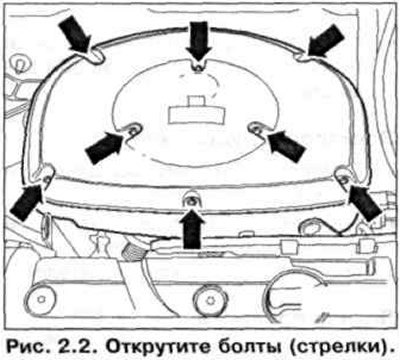

5. Открутите болты (стрелки) (рис. 2.2).
6. Снимите крышку воздушного фильтра.

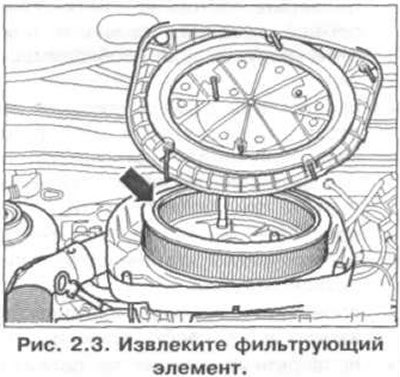

7. Извлеките фильтрующий элемент (рис. 2.3).
8. Протрите корпус воздушного фильтра и установите новый фильтрующий элемент.
9. Установите крышку воздушного фильтра и закрепите ее болтами.
Двигатели AEH, AGP, AGR, AKL, ALE, ALH, APF, AGM, ASK, ASV, AUR, AYQ

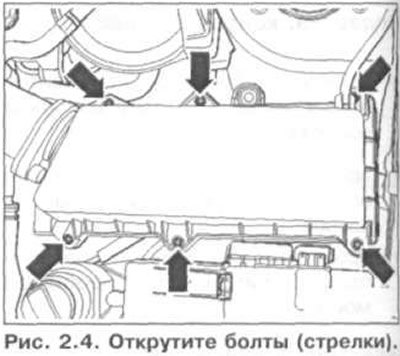

10. Открутите болты (стрелки) (рис. 2.4).
11. Снимите крышку воздушного фильтра.

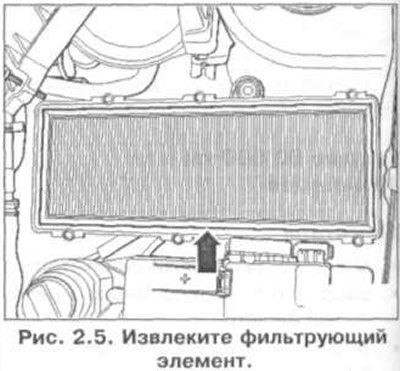

12. Извлеките фильтрующий элемент (рис. 2.5).
13. Протрите корпус воздушного фильтра и установите новый фильтрующий элемент, крышку воздушного фильтра и закрепите ее болтами.
Двигатели АКК, ANW, AUD

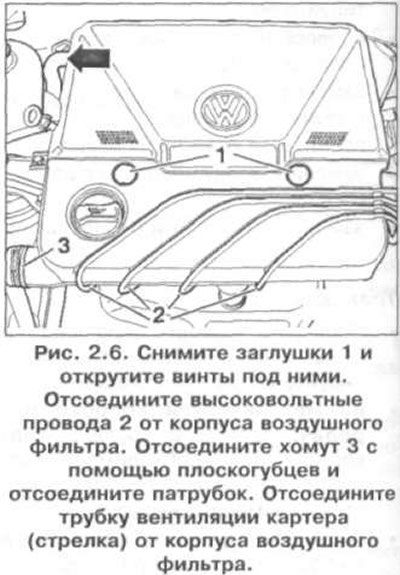

14. Снимите заглушки 1 и открутите винты под ними (рис. 2.6).
15. Отсоедините высоковольтные провода 2 от корпуса воздушного фильтра.
17. Отсоедините трубку вентиляции картера (стрелка) от корпуса воздушного фильтра.
18. Отсоедините трубку рециркуляции отработавших газов (стрелка) с левой стороны воздушного фильтра и снимите крышку воздушного фильтра.

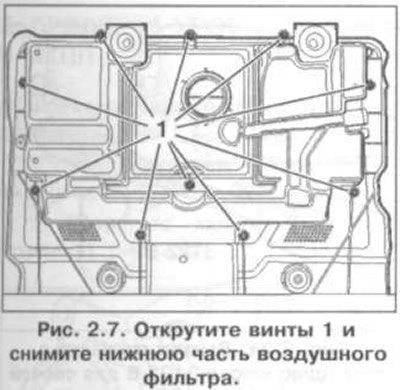

19. Открутите винты 1 и снимите нижнюю часть воздушного фильтра (рис. 2.7).

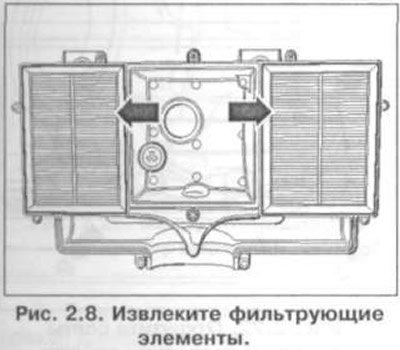

20. Извлеките фильтрующие элементы (рис. 2.8).
21. Протрите корпус воздушного фильтра и установите новые фильтрующие элементы.
22. Установите нижнюю часть воздушного фильтра и вкрутите винты 1 (рис. 2.7).
23. Установите крышку воздушного фильтра. Вкрутите винты и установите заглушки 1 (рис. 2.6). Установите высоковольтные провода 2, трубку вентиляции картера (стрелка) и трубку рециркуляции отработавших газов (стрелка).
Двигатели APE, AQQ, AUA

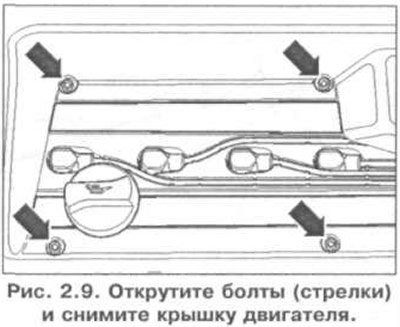

24. Открутите болты (стрелки) и снимите крышку двигателя (рис. 2.9).
25. Отсоедините трубку вентиляции картера от верхней части воздушного фильтра.

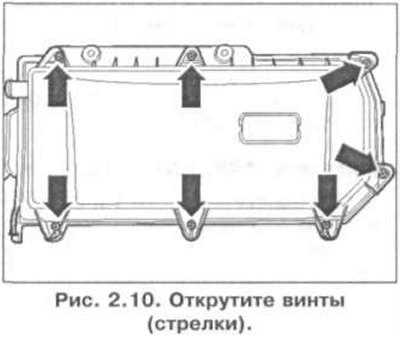

26. Открутите винты (стрелки) (рис. 2.10).
27. Отсоедините верхнюю часть воздушного фильтра.

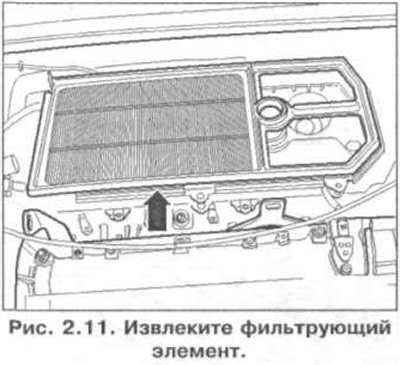

28. Извлеките фильтрующий элемент (рис. 2.11).
29. Установка проводится в порядке, обратном снятию.
