2. Нажмите «08» для выбора функции «Чтение блока измеренных значений» и подтвердите нажатием кнопки «Q». На дисплее должна отобразиться следующая информация:
3. Нажмите «007» для выбора функции «Группа 007 дисплея» и нажмите «Q». На дисплее должна отобразиться следующая информация:
4. Если в поле 1 не отображается реальная информация или она заменена на температуру -5.4°С, проверьте датчик и провода, идущие к нему.
5. Нажмите «→».
6. Нажмите «06» для выбора функции «Завершение вывода» и подтвердите нажатием кнопки «Q».
7. Выключите зажигание.
8. Если в поле 1 нет реального отображения или отображается температура -5.4°С, проверьте датчик температуры охлаждающей жидкости и провода:
- отсоедините десятиконтактный разъем проводки от датчика (разъем механизма регулировки количества впрыскиваемого топлива на ТНВД) (рис. 7.19);

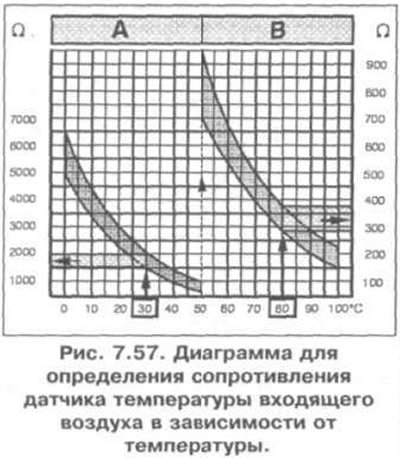

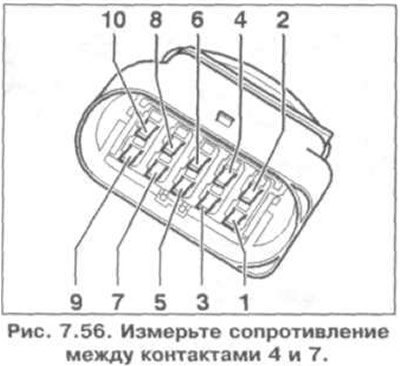

- измерьте сопротивление между контактами 4 и 7 (рис. 7.56). Заданное значение показано на рис. 7.57. Площадь А показывает сопротивление в температурном диапазоне 0-50°С, площадь В -сопротивление в температурном диапазоне 50-100°С. Например, температура 30°С соответствует сопротивлению 1500-2000 Ом; температура 80°С соответствует сопротивлению 275-375 Ом.
9. Если заданное значение не достигается, замените ТНВД.
10. Если заданное значение достигается:
- присоедините тестер V.A.G 1598/2 к жгуту проводов блока управления двигателем (рис. 7.38);

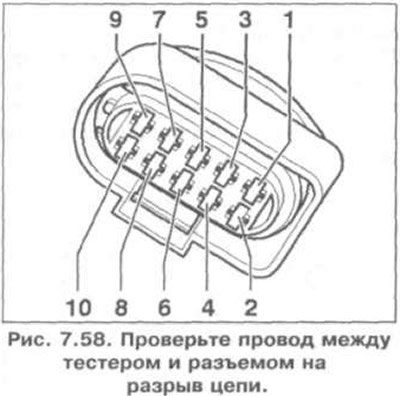

- проверьте провод между тестером и разъемом на разрыв цепи: контакт 4 и гнездо 76, контакт 7 и гнездо 53 (рис. 7.58). Заданное значение: 1.5 Ом;
- дополнительно проверьте провода на закорачивание один на другой, на «массу» автомобиля и на положительный полюс батареи. Спецификационное сопротивление: ∞ Ом.
11. Если в проводах не обнаружено неисправности, замените блок управления двигателем.
