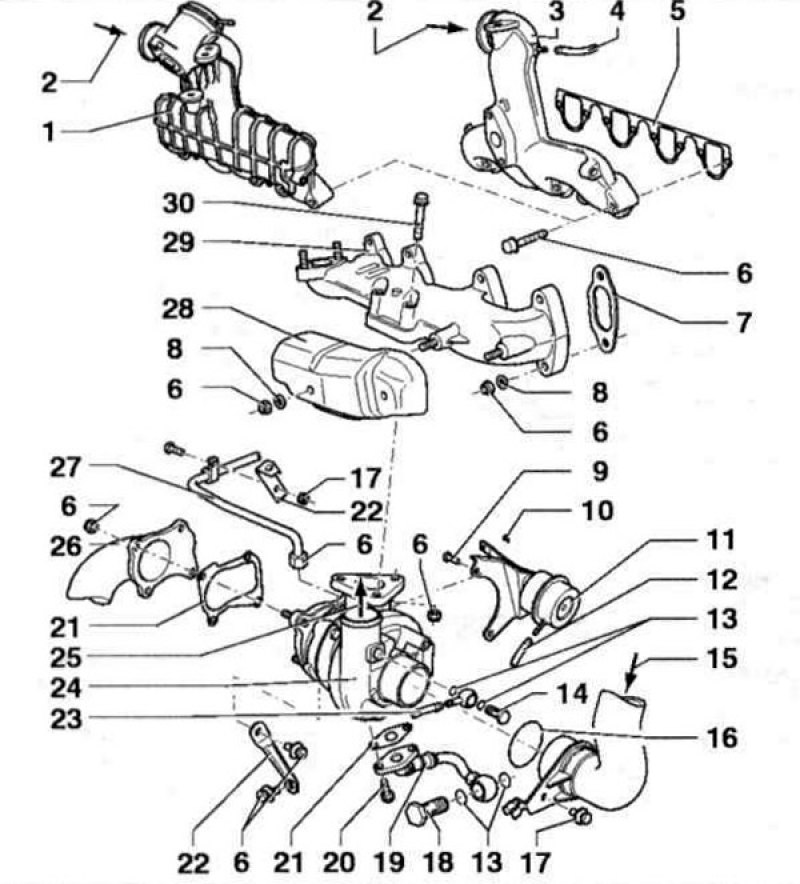

Рис. 6.58 а. Турбокомпрессор с присоединяемыми элементами двигателей AHU, ALE: 1 - Впускной коллектор (двигатель ALE); 2 - От интеркулера; 3 - Впускной коллектор (двигатель AHU); 4 - Трубка, черная, от блока управления двигателем; 5, 7, 21 - Прокладки; 6 - Гайка; 8 - Шайба; 9, 14, 17, 18, 20, 30 - Болты; 10 - Стопорное кольцо; 11 - Ресивер (для клапана управления давлением наддува); 12 - Трубка, синяя, к электромагнитному клапану управления давлением наддува; 13 - Сальники; 15 - От воздушного фильтра; 16 - Уплотнительное кольцо; 19 - Сливной маслопровод; 22 - Фиксатор; 23 - Трубка, черная, к электромагнитному клапану управления давлением наддува; 24 - Турбокомпрессор; 25 - К интеркулеру; 26 - Передняя часть выпускной трубы; 27 - Нагнетающий маслопровод; 28 - Теплозащитный кожух; 29 - Выпускной коллектор.
Рис. 6.58 б. Турбокомпрессор с присоединяемыми элементами двигателя AFN: 1 - Выпускной коллектор; 2 - Впускной коллектор с клапаном рециркуляции отработавших газов; 3 - От интеркулера; 4, 6, 20 - Прокладки; 5, 10, 17, 19, 21 - Болты; 7, 22 - Фиксаторы; 8 - Шайба; 9 - От воздушного фильтра; 11 - Трубка к электромагнитному клапану управления давлением наддува; 12 - Теплозащитный кожух; 13 - Турбокомпрессор; 14 - Ресивер (для клапана управления давлением наддува); 15 - Уплотнительное кольцо; 16 - Сальники; 18 - Сливной маслопровод; 23 - К интеркулеру; 24 - Передняя часть выпускной трубы; 25 - Нагнетающий маслопровод.
