Рис. 6.43. Элементы системы питания Polo Classic, Polo Estate:
1 - Крышка; 2 - Крепежное кольцо; 3 - Заслонка топливного бака; 4 - Вентиляционная трубка; 5 - Гравитационный/перепускной клапан; 6 - Соединение на «массу»; 7, 11, 19 - Болты; 8 - Заливной топливопровод; 9 - Уплотнительный чехол; 10 - Топливный бак; 12 - Датчик уровня топлива; 13, 19 - Уплотнительные кольца; 14 - Фланец; 15 - Заборный топливопровод; 16 - Сливной топливопровод; 17 - Гайка; 18 - Вентиляционный клапан; 20 - Чашка.

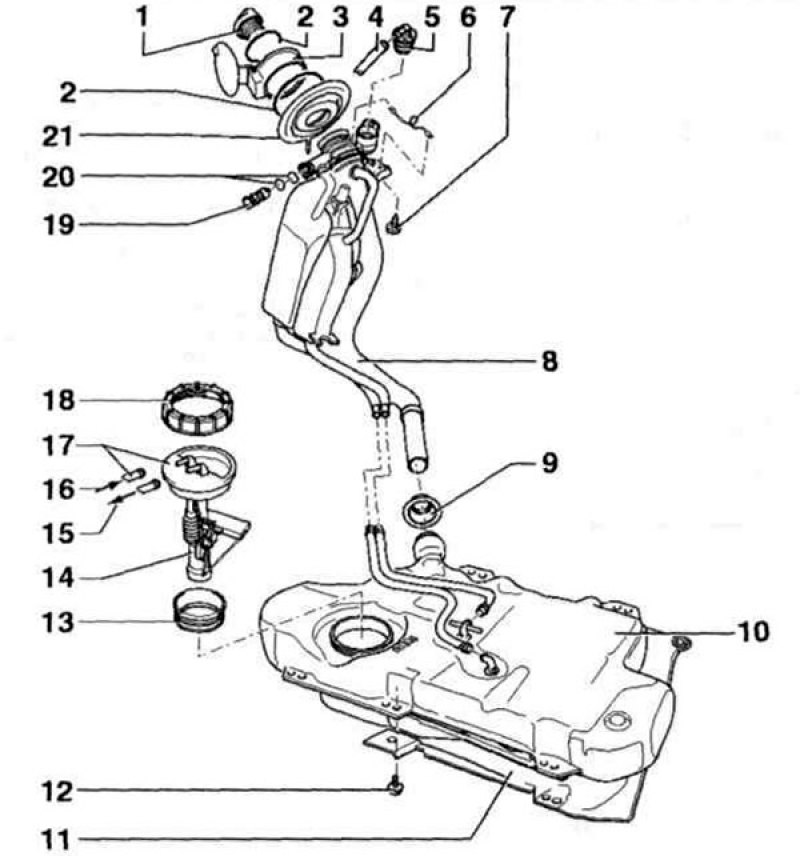

Рис. 6.44. Элементы системы питания Caddy:
1 - Крышка: 2 - Крепежное кольцо; 3 - Заслонка топливного бака; 4 - Вентиляционная трубка; 5 - Гравитационный/перепускной клапан; 6 - Соединение на «массу-; 7,12- Болты; 8 - Заливной топливопровод; 9 - Уплотнительный чехол; 10 - Топливный бак; 11 - Защитный кожух; 13, 20 - Уплотнительные кольца; 14 - Датчик уровня топлива; 15 - Заборный топливопровод; 16 - Сливной топливопровод; 17 - Фланец; 18 - Гайка; 19 - Вентиляционный клапан; 21 - Чашка.

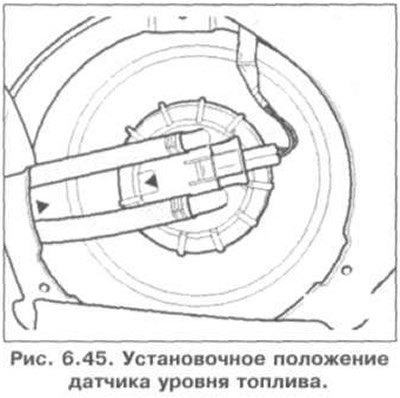

Установочное положение датчика уровня топлива показано на рис. 6.45. Метка на фланце должна быть совмещена с меткой на топливном баке.

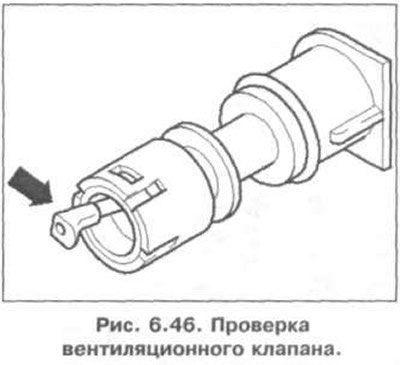

Проверка вентиляционного клапана показана на рис. 6.46. Рычаг в свободном положении - клапан закрыт. Рычаг в нажатом положении (стрелка) - клапан открыт.
