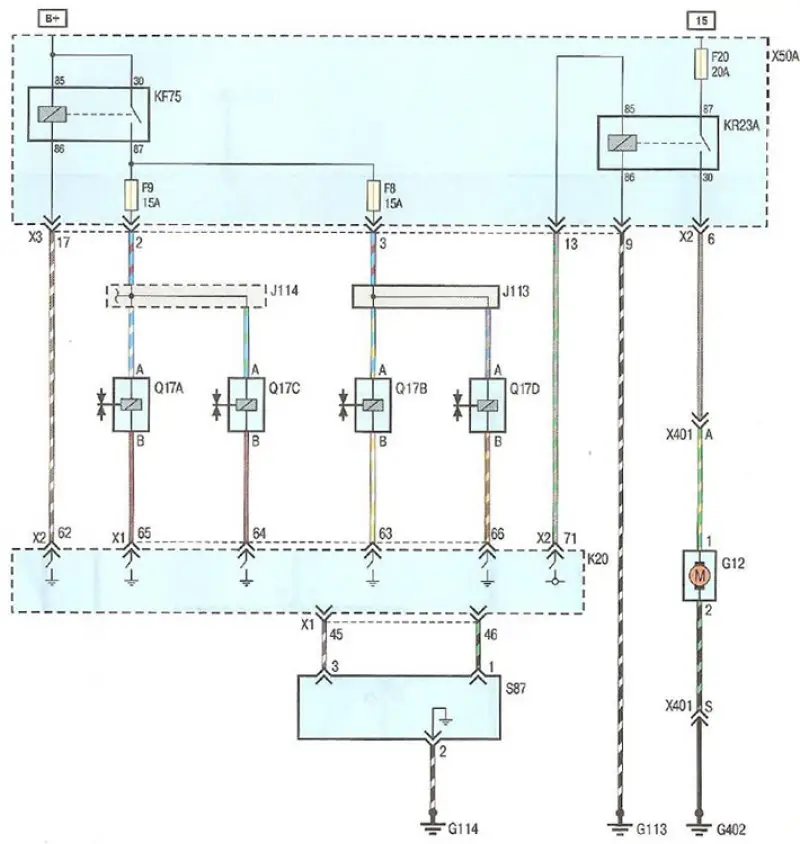

Схема 25. Система питания двигателя [
Chevrolet Cruze 1
«J300»
]
Главная
Шевроле
Круз
2008-2016, бензин
Электрооборудование
Электрические схемы
0
Система питания двигателя
Здесь находятся обозначения к этой электросхеме →
