Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра — сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через ДМРВ (датчик массового расхода воздуха) (подробнее см. "Система управления двигателем - устройство, ремонт, схема") по воздуховоду проходит к дроссельной заслонке.
Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя. Привод дроссельной заслонки от педали «газа» — тросовый. Дроссельная заслонка вращается на оси в корпусе (патрубке). Корпус дроссельной заслонки закреплен на фланце впускного модуля на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера двигателя.
Корпус дроссельной заслонки, с установленными на него ДПДЗ (датчиком положения дроссельной заслонки) и РХХ (регулятором холостого хода) (подробнее см. "Система управления двигателем - устройство, ремонт, схема"), образуют дроссельный узел.
Запас топлива хранится в топливном баке емкостью 43 л. Топливный бак — стальной, сварен из двух штампованных частей. Топливный бак подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой. Топливо из топливного бака подается электрическим топливным насосом погружного типа.
Бензонасос установлен в топливный бак. Для доступа к бензонасосу в днище автомобиля под подушками заднего сиденья выполнен люк с крышкой.
На входном патрубке топливного насоса установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином. На насос подается напряжение по команде ЭБУ (см. "Система управления двигателем - устройство, ремонт, схема") при включении зажигания. Если при этом не будет сделана попытка запуска двигателя, то через 2-3 с ЭБУ выключит топливный насос.

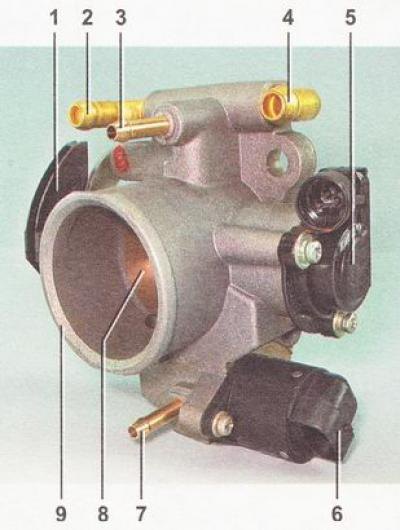

Дроссельный узел: 1 - сектор привода дроссельной заслонки; 2, 4 - штуцеры для соединения с системой охлаждения двигателя; 3 - штуцер отвода картерных газов; 5 - датчик положения дроссельной заслонки; 6 - регулятор холостого хода; 7 - штуцер для соединения с адсорбером; 8 - дроссельная заслонка; 9 - патрубок корпуса дроссельной заслонки

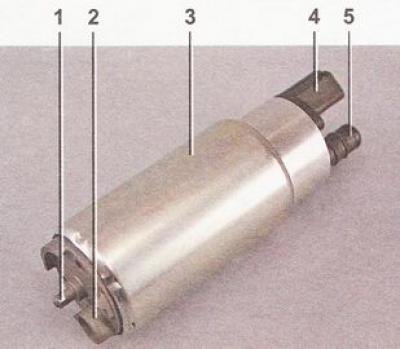

Топливный насос: 1 - выступ для крепления сетчатого фильтра; 2 - топливозаборный патрубок для подсоединения сетчатого фильтра; 3 - корпус; 4 - разъем; 5 - выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой
Примечание. На автомобиле с ЭБУ модели типа МР7.0 при первой попытке пуска двигателя после подсоединения аккумуляторной батареи включение топливного насоса возможно только одновременно со стартером. В дальнейшем топливный насос будет работать как на автомобилях с ЭБУ других типов. Однако после трех подряд включений зажигания без запуска двигателя топливный насос будет включен только одновременно со стартером.
(Первоисточник расположен на портале: AutoInstruction.ru)
От топливного насоса по гофрированной трубке топливного модуля (см. ниже) бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.
Топливный фильтр — бумажный, установлен в металлическом неразборном корпусе.
Очищенное топливо поступает по топливопроводу в топливную рампу.

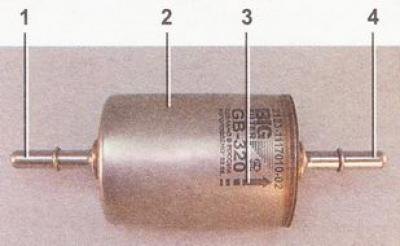

Топливный фильтр двигателя ВАЗ 21124 (l,6i): 1 - входной патрубок; 2 - корпус; 3 - стрелка направления потока топлива (нарисована краской на корпусе фильтра); 4 - выходной патрубок
Примечание. Топливный фильтр двигателя ВАЗ 2112 (1,5i) имеет соединительные патрубки с резьбой.
Топливная рампа удерживает четыре форсунки и подводит к ним топливо. Соединение топливной рампы с форсунками уплотнено резиновыми кольцами. Топливная рампа закреплена на головке блока цилиндров болтами.
Регулятор давления топлива — перепускной клапан, который поддерживает в системе (топливопроводе) рабочее давление 284-325 кПа для двигателя 2112 или 378-390 кПа для двигателя ВАЗ 21124, необходимое для правильной работы системы впрыска (подробнее см. "Система управления двигателем - устройство, ремонт, схема").
В соответствии с экологическими требованиями ЕВРО II, автомобиль оборудован системой улавливания паров топлива, надтопливное пространство топливного бака связано с атмосферой не напрямую, а через элементы этой системы. Система улавливания паров бензина состоит из сепаратора, адсорбера гравитационного клапана, клапана продувки адсорбера, обратного клапана, соединительных трубок и шлангов. Сепаратор и гравитационный клапан закреплены под левым задним крылом автомобиля. В сепараторе пары бензина частично конденсируются и возвращаются обратно в топливный бак. Гравитационный клапан препятствует вытеканию топлива из топливного бака при переворачивании автомобиля.
Из сепаратора несконденсировавшие пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу. Адсорбер — это емкость, где пары бензина поглощаются активированным углем. При работе двигателя с высокой частотой вращения коленчатого вала ЭБУ подает сигнал на открытие клапана продувки адсорбера, и пары бензина всасываются в ресивер впускного модуля.
Воздух к впускным клапанам цилиндров двигателя ВАЗ 2112 (l,5i) подводится через ресивер и впускной трубопровод. Эти элементы впускного тракта соединены между собой резиновыми муфтами.
Топливный насос объединен с датчиком указателя уровня топлива в единый узел — топливный модуль (часто называемый — электробензонасосом). Бензонасос под давлением подает топливо из бензобака через топливный фильтр в топливную рампу.
Регулятор давления топлива установлен на топливной рампе. Избыточное количество топлива возвращается в бензобак по сливному топливопроводу.

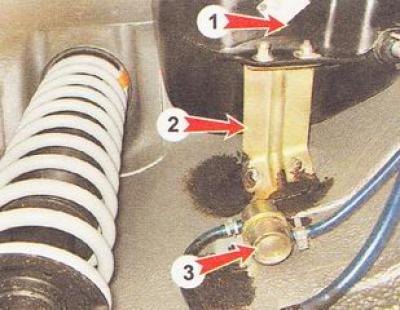

Расположение сепаратора на автомобиле с двигателем ВАЗ 21124 (l,6i): 1 - сепаратор; 2 - кронштейн крепления сепаратора; 3 - гравитационный клапан
Примечание. На автомобиле с двигателем ВАЗ 2112 здесь дополнительно установлен предохранительный клапан. На автомобиле с двигателем ВАЗ 21124 предохранительный клапан выполнен в пробке заливной горловины.

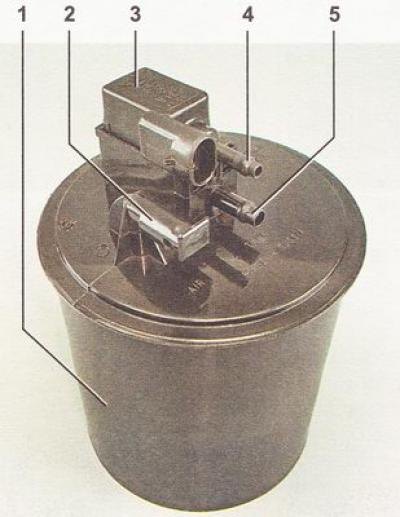

Адсорбер: 1 - корпус адсорбера; 2 - патрубок для связи внутренней полости адсорбера с атмосферой; 3 - клапан продувки адсорбера; 4 - соединительный патрубок клапана; 5 - соединительный патрубок адсорбера

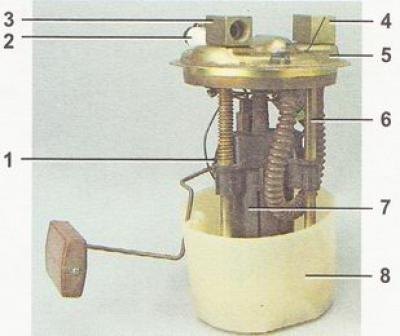

Топливный модуль двигателя ВАЗ 2112 (1,5i): 1 - датчик указателя уровня топлива; 2 - соединительный разъем; 3 - входной патрубок; 4 - выходной (нагнетающий) патрубок; 5 - крышка модуля; 6 - направляющая крышки модуля; 7 - электробензонасос в пластмассовом кожухе; 8 - заборная камера

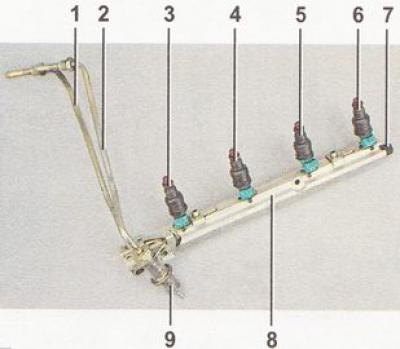

Топливная рампа двигателя ВАЗ 2112 (l,5i) в сборе с форсунками: 1 - трубка подвода топлива к топливной рампе; 2 - трубка топливопровода слива топлива в бак; 3, 4, 5 и 6 - форсунки; 7 - диагностический штуцер (для проверки давления топлива, закрыт резьбовым колпачком); 8 - топливная рампа; 9 - регулятор давления топлива

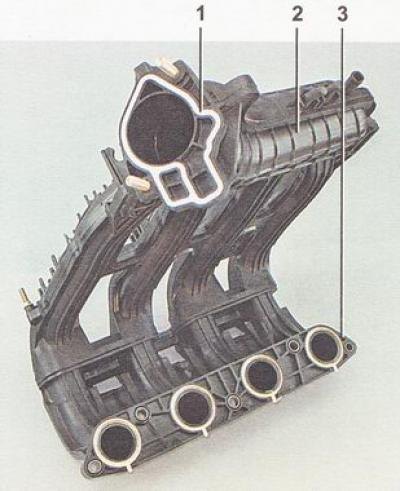

Впускной модуль двигателя ВАЗ 21124 (l,6i): 1 - фланец с уплотнительным кольцом для крепления дроссельного патрубка; 2 - ресивер; 3 - фланец впускного трубопровода с уплотнительными кольцами для подсоединений к головке блока цилиндров
Воздух к впускным клапанам цилиндров двигателя подводится через впускной модуль.
Впускной модуль двигателя ВАЗ 21124 выполнен из специальной пластмассы и представляет собой неразборный элемент.

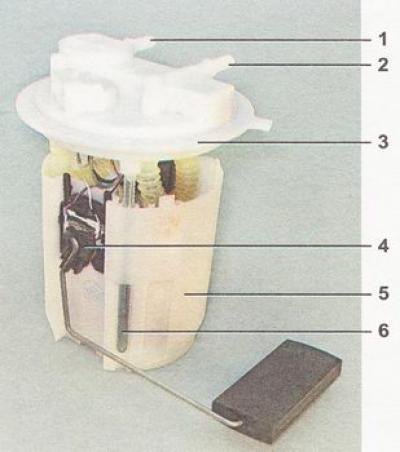

Топливный модуль двигателя ВАЗ 21124 (l,6i): 1 - входной патрубок (для подвода топлива к регулятору давления); 2 - выходной (нагнетающий) патрубок; 3 - крышка модуля; 4 - датчик указателя уровня топлива; 5 - заборная камера; 6 - направляющая крышки модуля
Пробка заливной горловины имеет два клапана: один для аварийного сброса давления паров топлива из бака (что возможно при повышении температуры окружающего воздуха), а другой — для поступления воздуха из атмосферы при расходовании топлива из бензобака (это исключает возникновение сильного разрежения в баке).
Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел — топливный модуль (часто называемый — электробензонасос).

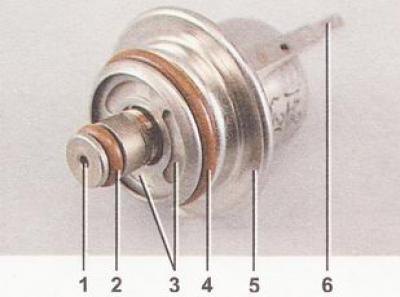

Регулятор давления топлива двигателя ВАЗ 21124 (l,6i): 1 - отверстие для сброса избыточного топлива; 2, 4 - уплотнительные кольца; 3 - отверстия для подвода топлива в регулятор; 5 - корпус; 6 - вывод для соединения регулятора с «массой»
На автомобиле с двигателем ВАЗ 21124 (l,6i) топливо из насоса (через выходной патрубок топливного модуля) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подается в топливную рампу. Избыточное количество топлива стравливается через регулятор давления в бензобак. Регулятор давления топлива установлен в крышке топливного модуля.

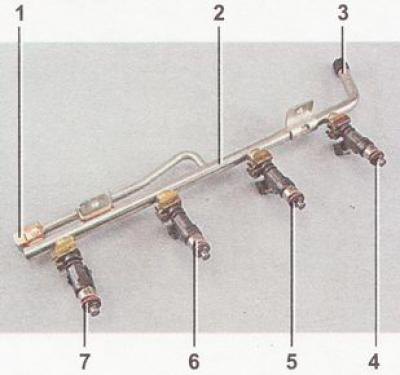

Топливная рампа двигателя ВАЗ 21124 (l,6i) в сборе с форсунками: 1 - штуцер для соединения с топливопроводом; 2 - топливная рампа; 3 - диагностический штуцер (для проверки рабочего давления, закрыт резьбовым колпачком); 4, 5, 6 и 7 - форсунки
Особенности системы питания двигателя ВАЗ 2112 (1,5i)

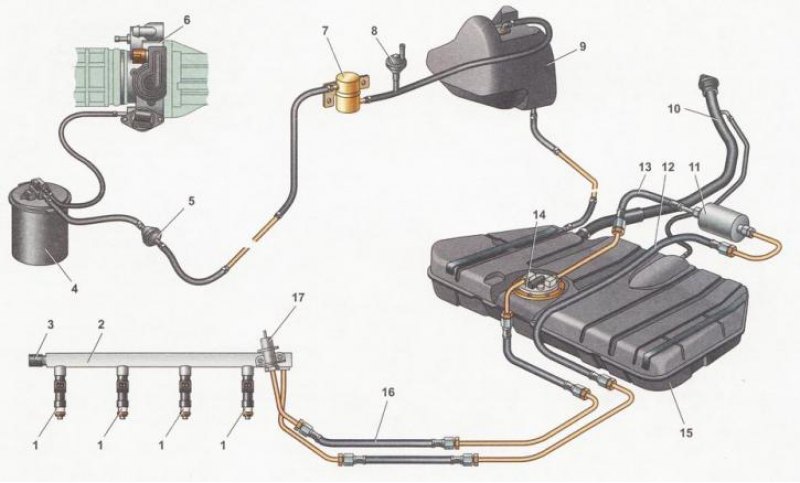

Схема системы питания двигателя ВАЗ 2112 (l,5i): 1 - форсунки; 2 - топливная рампа; 3 - диагностический штуцер топливной рампы (для проверки давления топлива, закрыт резьбовым колпачком); 4 - адсорбер; 5 - обратный клапан; 6 - дроссельный узел; 7 - гравитационный клапан; 8 - предохранительный клапан; 9 - сепаратор; 10 - заливная труба; 11 - топливный фильтр; 12 - подводящий топливопровод; 13 - шланг топливопровода, соединяющий выходной патрубок топливного модуля с топливным фильтром; 14 - топливный модуль; 15 - топливный бак; 16 - сливной топливопровод; 17 - регулятор давления топлива

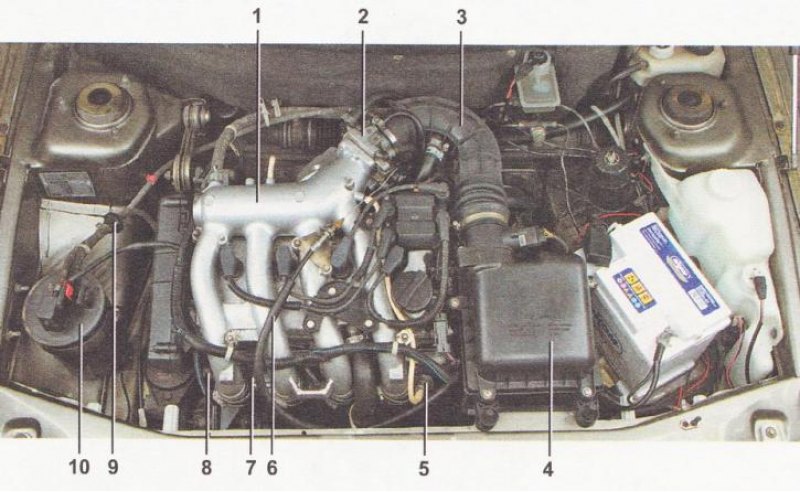

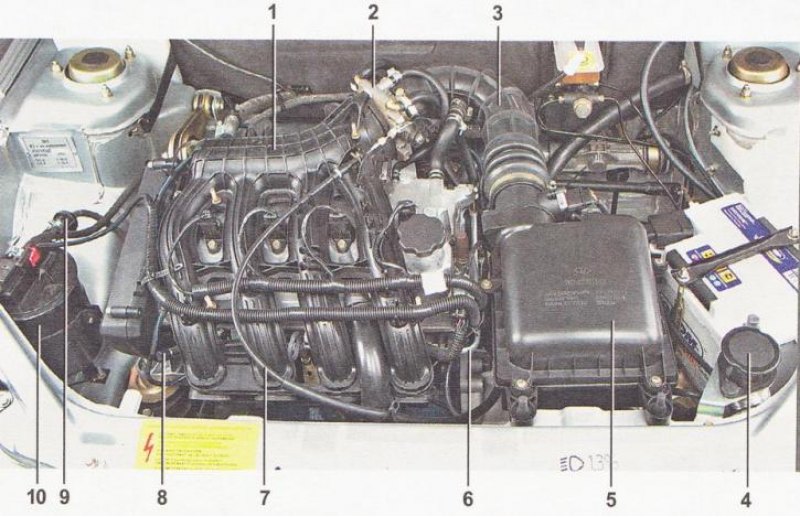

Расположение элементов системы питания двигателя* ВАЗ 2112 (l,5i) в моторном отсеке: 1 - ресивер; 2 - дроссельный узел; 3 - шланг подвода воздуха к дроссельной заслонке; 4 - воздушный фильтр; 5 - регулятор давления топлива; 6 - трос привода дроссельной заслонки; 7 - топливная рампа; 8 - диагностический штуцер; 9 - обратный клапан адсорбера; 10 - адсорбер
* Двигатель ВАЗ 2112 (1,5i) со снятой декоративной накладкой.
Особенности системы питания двигателя ВАЗ 21124 (l,6i)
Расположение элементов системы питания двигателя* ВАЗ 21124 (l,6i) в моторном отсеке: 1 - впускной модуль; 2 - дроссельный узел; 3 - шланг подвода воздуха к дроссельной заслонке; 4 - воздухозаборник; 5 - воздушный фильтр; 6 - топливная рампа; 7 - трос привода дроссельной заслонки; 8 - штуцер топливной рампы; 9 - обратный клапан адсорбера; 10 - адсорбер
* Двигатель ВАЗ 21124 (l,6i) со снятой пластмассовой накладкой.

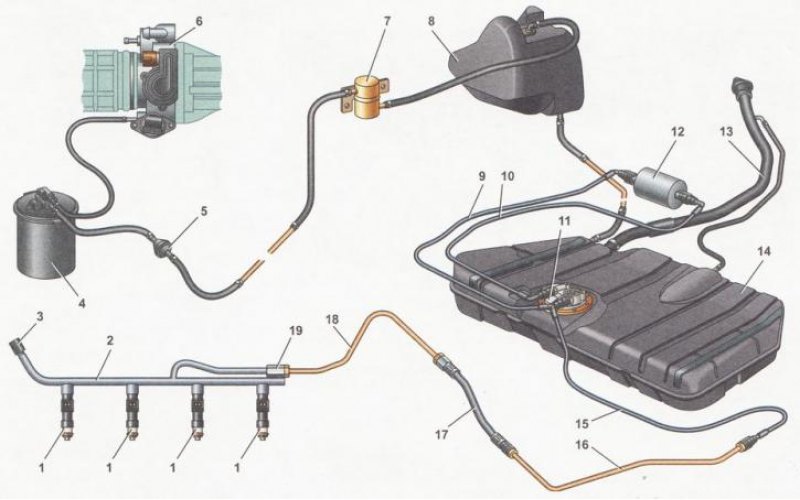

Схема системы питания двигателя ВАЗ 21124 (1,6i): 1 - форсунки; 2 - топливная рампа; 3 - диагностический штуцер топливной рампы (для проверки давления топлива, закрыт резьбовым колпачком); 4 - адсорбер; 5 - обратный клапан; 6 - дроссельный узел; 7 - гравитационный клапан; 8 - сепаратор; 9 - трубка топливопровода, соединяющая топливный фильтр с тройником; 10 - трубка топливопровода, соединяющая топливный фильтр с выходным патрубком топливного модуля; 11 - топливный модуль; 12 - топливный фильтр; 13 - заливная труба; 14 - топливный бак; 15 - шланг, соединяющий топливный фильтр и топливный модуль с топливопроводом; 16, 18 - металлические трубки топливопровода; 17 - соединительный шланг; 19 - штуцер для соединения топливной рампы с топливопроводом
