Примечание. Регулировка привода дроссельной заслонки показана на двигателе ВАЗ 21124 (1,6i). Особенности выполнения регулировки привода дроссельной заслонки на двигателе ВАЗ 2112 (1,5i) указаны в тексте.
Рекомендация. Отрегулировать привод дроссельной заслонки необходимо после замены троса привода, после снятия и установки дроссельного узла, а также после выполнения работ, связанных с демонтажом впускного модуля. Регулировка привода дроссельной заслонки может потребоваться, если двигатель автомобиля может не развивать максимальную мощность из-за неполного открытия дроссельной заслонки.
Для выполнения работы по регулировки потребуется помощник.
Последовательность выполнения регулировки
1. Подготавливаем автомобиль к выполнению работы (см. п. 2а "Подготовка автомобиля к ТО и ремонту").
2. Снимаем декоративную накладку двигателя (см. "Декоративная накладка двигателя - снятие и установка").
3. Ослабив затяжку трех хомутов, снимаем шланг подвода воздуха к дроссельной заслонке.

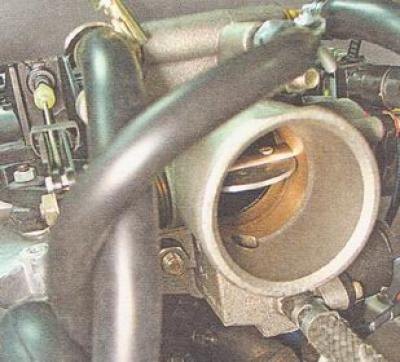

4. Контролируем положение дроссельной заслонки: при нажатой педали «газа» (до упора в пол) заслонка должна быть полностью открыта,…

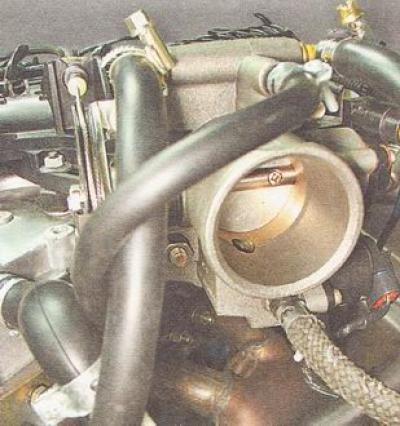

...а при отпущенной педали «газа» — полностью закрыта.

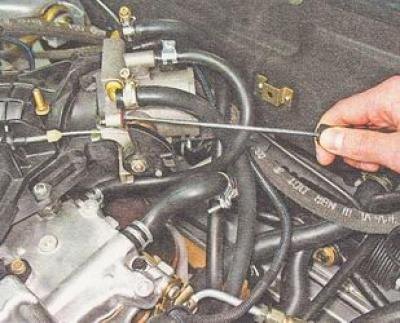

5. Положение закрытой дроссельной заслонки регулируем упорным винтом, вращая его шлицевой отверткой с тонким лезвием. Дроссельная заслонка должна закрываться полностью, без заедания.
Положение открытой дроссельной заслонки регулируем изменением натяжения троса ее привода.
Предупреждение. При выполнении регулировки открытой дроссельной заслонки не перетяните трос, так как, при этом возможно повреждение элементов привода.
6. На инжекторном двигателе ВАЗ 2112 (1,5i):

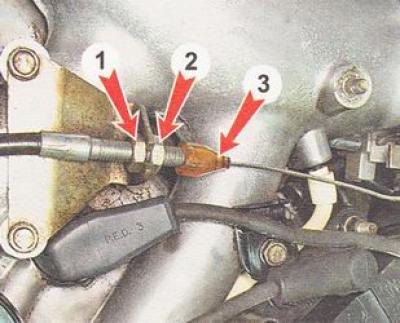

Двумя ключами на 13 мм, вращая регулировочные гайки (1 и 2), регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).
На инжекторном двигателе ВАЗ 21124 (l,6i):
а) Плоскогубцами снимаем стопорную пластину оболочки троса.

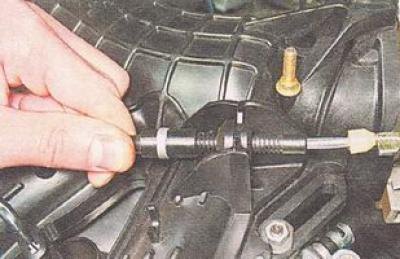

б) Перемещая оболочку троса в резиновом держателе, регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).
в) Устанавливаем стопорную пластину на место.
7. Проверяем работу привода дроссельной заслонки. При необходимости повторяем регулировку.
8. Устанавливаем на автомобиль все снятые детали в последовательности, обратной снятию.
