Рис. 6.60 а. Расположение трубок системы рециркуляции отработавших газов двигателей AHU, ALE: 1 - Впускной трубопровод; 2, 7 - Трубки, черные; 3 - Электромагнитный клапан управления давлением наддува; 4 - Узел управления давлением наддува; 5 - Трубка, синяя; 6 - Турбокомпрессор.

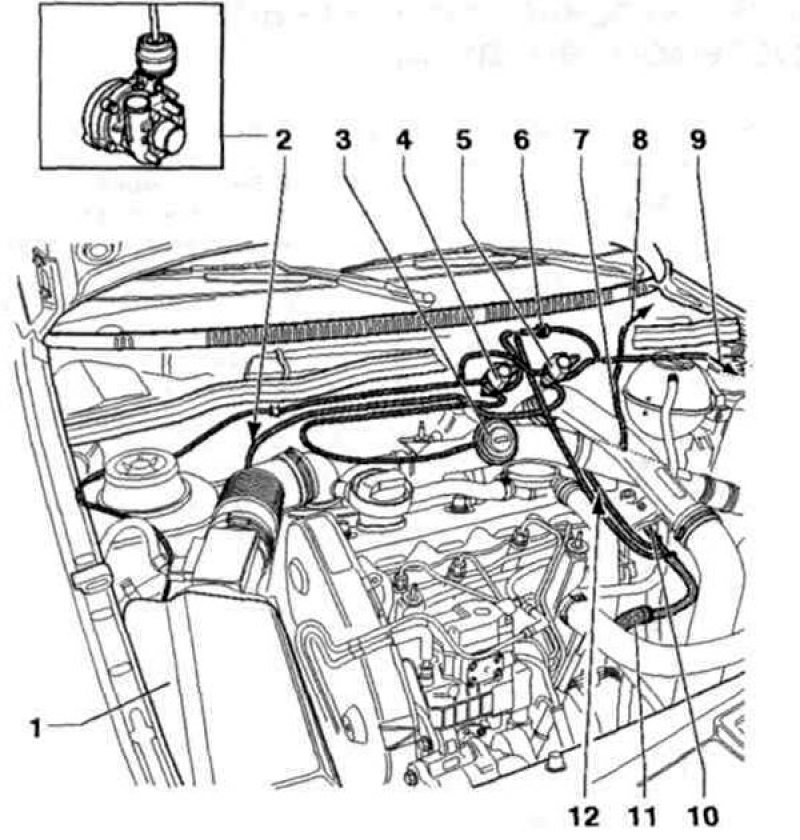

Рис. 6.60 б. Расположение трубок системы рециркуляции отработавших газов двигателя AFN: 1 - Воздушный фильтр; 2 - Узел управления давлением наддува; 3 - Механический клапан рециркуляции отработавших газов; 4 - Клапан рециркуляции отработавших газов; 5 - Электромагнитный клапан управления давлением наддува; 6, 10 - Перепускные клапаны; 7 - Впускной коллектор/вакуумный патрубок интеркулера; 8 - К блоку управления двигателем; 9 - К вакуумному резервуару; 11 - К вакуумному насосу; 12 - К кондиционеру.

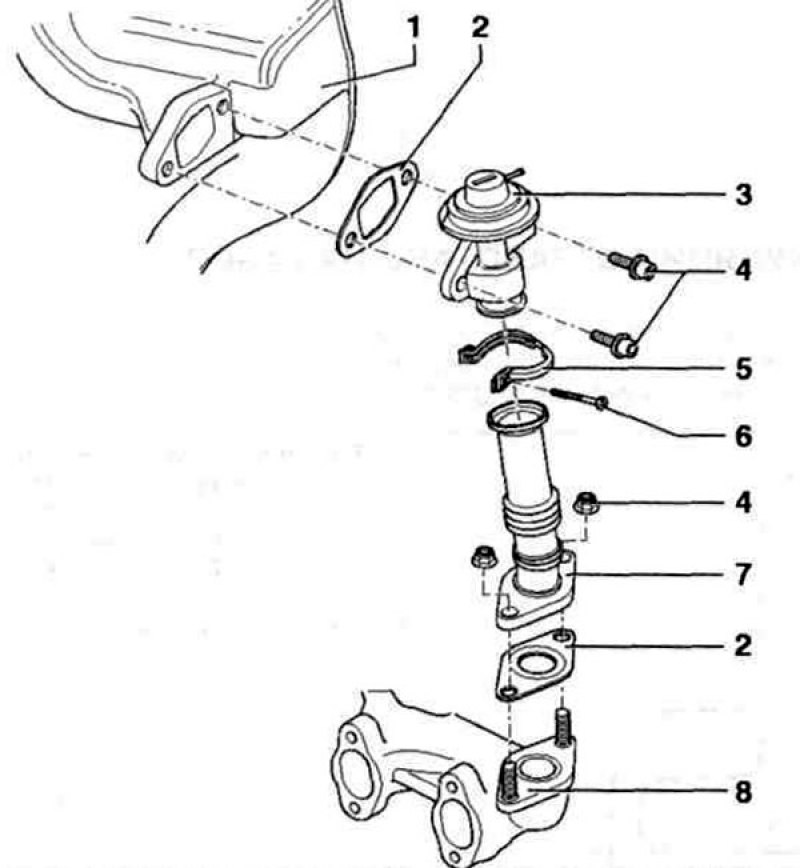

Рис. 6.61 а. Расположение элементов системы рециркуляции отработавших газов двигателей 1Y, AEY, АНВ, AKW: 1 - Впускной коллектор; 2 - Прокладка; 3 - Механический клапан рециркуляции отработавших газов; 4 - Гайка; 5 - Хомут; 6 - Болт; 7 - Соединительная трубка; 8 - Выпускной коллектор.

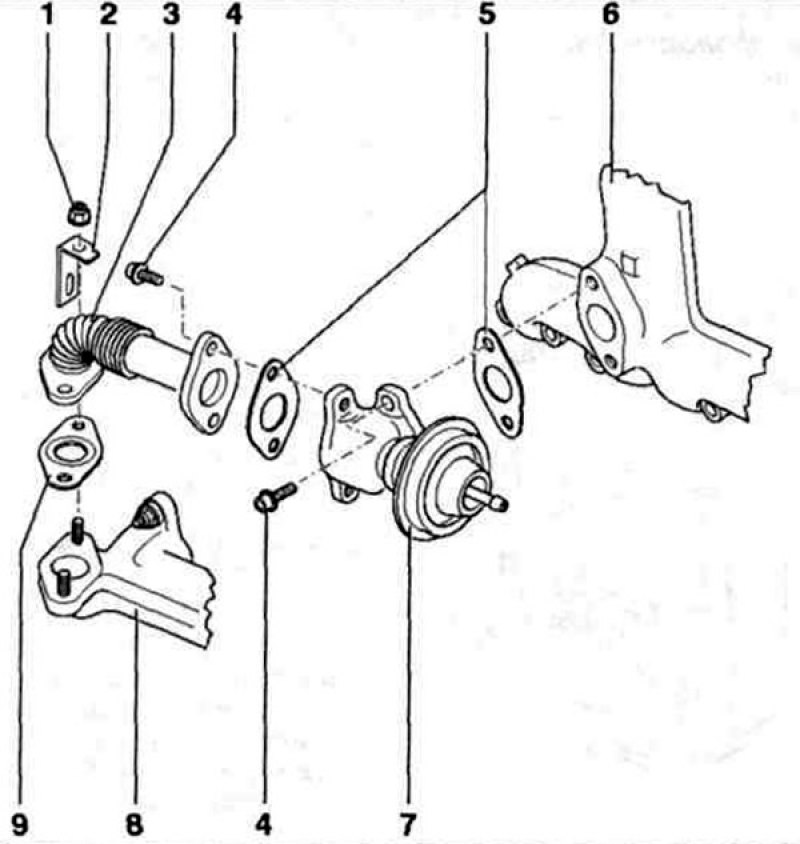

Рис. 6.61 б. Расположение элементов системы рециркуляции отработавших газов двигателя AHU: 1 - Гайка; 2 - Кронштейн; 3 - Соединительная трубка; 4 - Болт; 5, 9 - Прокладки; 6 - Впускной коллектор; 7 - Механический клапан рециркуляции отработавших газов; 8 - Выпускной коллектор.

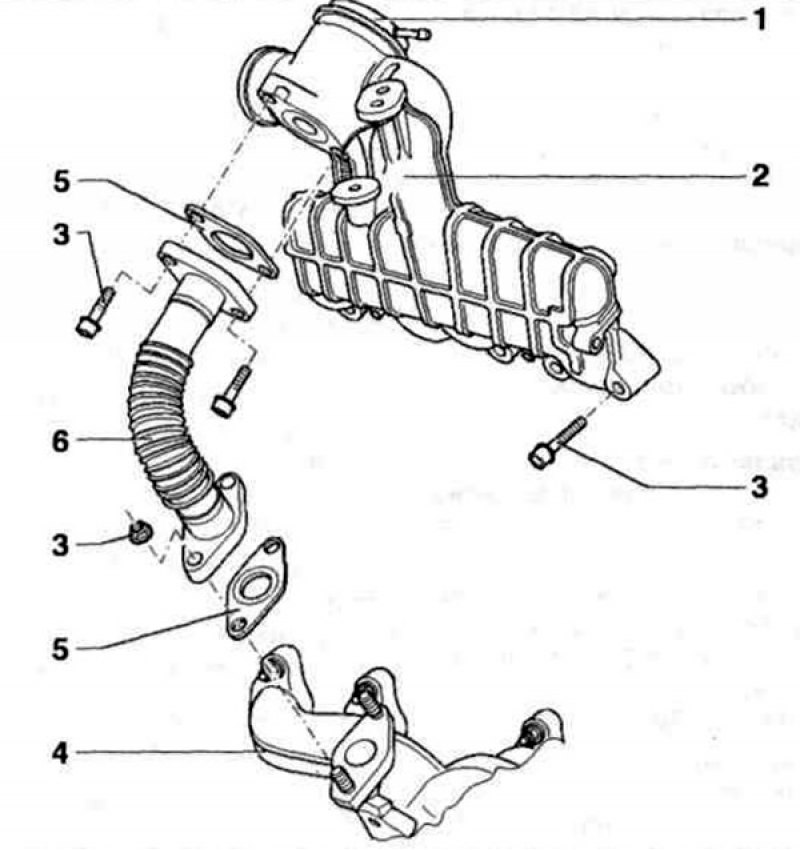

Рис. 6.61 в. Расположение элементов системы рециркуляции отработавших газов двигателей AFN, ALE: 1 - Клапан рециркуляции отработавших газов; 2 - Впускной коллектор; 3 - Болт; 4 - Выпускной коллектор; 5 - Прокладки; 6 - Соединительная трубка.
