Проверка выступания поршня в ВМТ (Volkswagen Polo 3 «6N»)

0

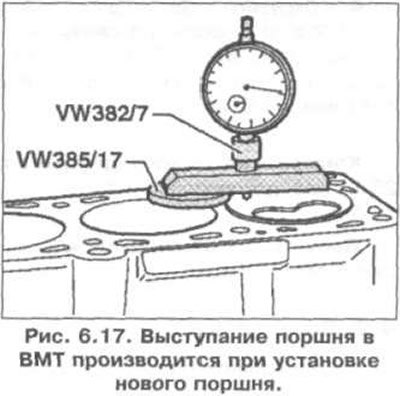

Выступание поршня в ВМТ производится при установке нового поршня (рис. 6.17). В зависимости от выступания поршня устанавливается прокладка головки блока цилиндров (таблицы 6.3 а,б).

Идентификация прокладки головки блока цилиндров

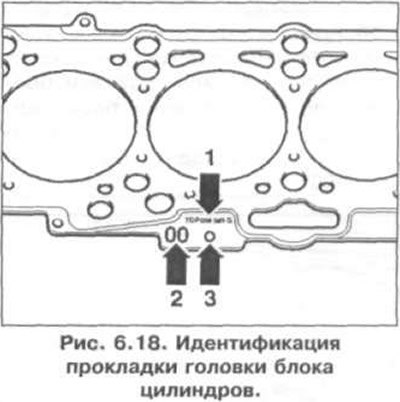

Идентификация прокладки головки блока цилиндров показана на рис. 6.18.



Номер запчасти - стрелка 1.
Контрольный код - стрелка 2.
Отверстия/метки - стрелка 2.

Внимание! В зависимости от выступания поршня может быть установлена прокладка разной толщины. При замене прокладки головки блока цилиндров установите новую прокладку такой же идентификации.

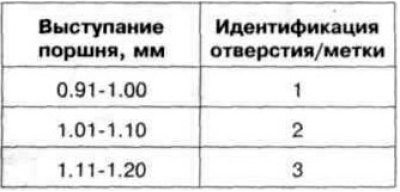

Таблица 6.3 а. Толщина прокладки головки блока цилиндров в зависимости от выступания поршня (двигатели AEY, AFN, АНВ, AHU, AKW, ALE)

Первоисточник расположен на портале Autoinstruction.ru

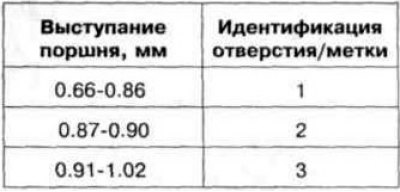

Таблица 6.3 б. Толщина прокладки головки блока цилиндров в зависимости от выступания поршня (двигатель 1Y)
