Выставляйте ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на зубчатом шкиве коленчатого вала. Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и повернуть коленчатый вал до совмещения меток.

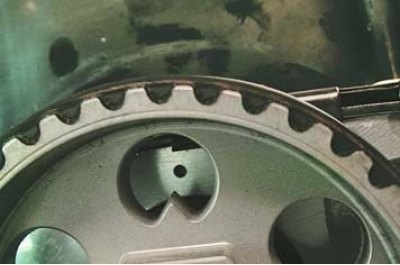

Метки ВМТ нанесены на зубчатый шкив распределительного вала и на головку блока цилиндров.

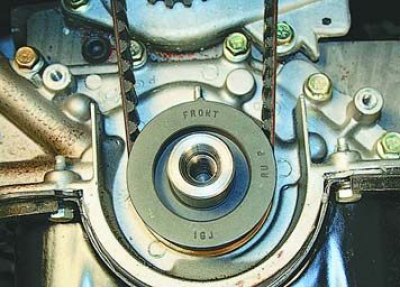

Также метки нанесены на зубчатый шкив коленчатого вала и на крышку масляного насоса. Эти метки видны только при снятом шкиве привода дополнительных агрегатов.
1. Снимите ремни привода компрессора кондиционера (см. «Замена ремня привода генератора и компрессора кондиционера») и насоса гидроусилителя рулевого управления (см. «Замена ремня привода насоса гидроусилителя рулевого управления»).
2. Зафиксируйте коленчатый вал от проворачивания. Для этого установите рычаг переключения передач в положение включенной передачи и попросите помощника нажать на педаль тормоза.
(Источник статьи доступен на портале: www.AutoInstruction.ru)

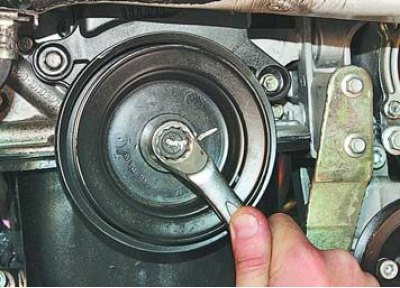

3. Выверните болт крепления шкива коленчатого вала...

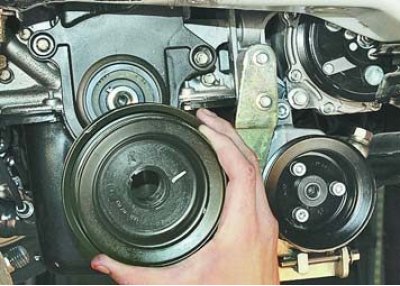

4. ...и снимите шкив.
5. Снимите крышки ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика»).
6. Заверните болт крепления шкива коленчатого вала и проверните за него коленчатый вал до совпадения меток на зубатых шкивах.
7. Если метки не совпадают, отрегулируйте положение ремня на шкивах (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика»).
8. Установите все снятые детали в порядке, обратном снятию.
