Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров, но это очень трудоемко и для этого необходимо обладать определенными навыками.
Поэтому рекомендуем заменять маслосъемные колпачки на снятой головке блока.
Вам потребуются: все инструменты, необходимые для снятия головки блока цилиндров (см. «Замена прокладки головки блока цилиндров»), пинцет для извлечения сухарей из тарелок пружин клапанов...

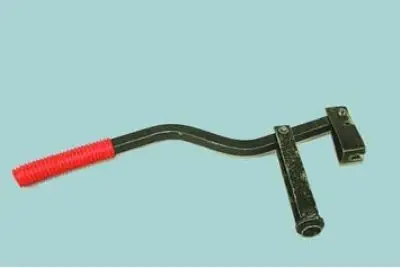

...приспособление для сжатия пружин клапанов...

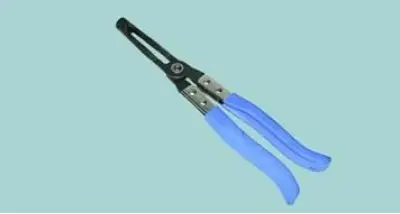

...и приспособление для снятия и установки маслосъемных колпачков.
1. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

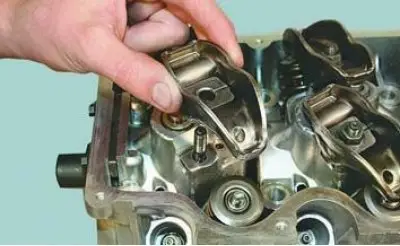

2. Снимите коромысла (см. «Замена гидрокомпенсаторов зазоров в механизме привода клапанов»).

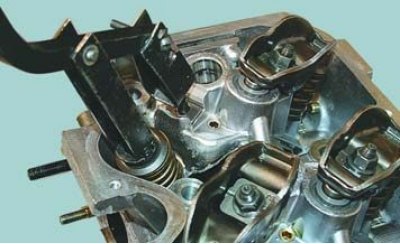

3. Установите на головку блока приспособление для сжатия пружин клапанов, закрепив его за гайку, навинченную на шпильку крепления коромысла, как показано на фото.
4. Установите под «рассухариваемый» клапан опору, сожмите пружину и выньте из тарелки пружины сухари.

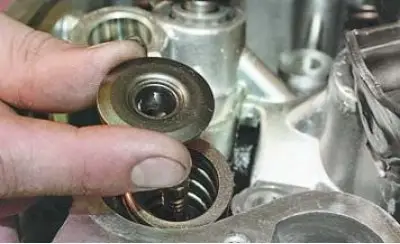

5. Снимите верхнюю тарелку пружины клапана...

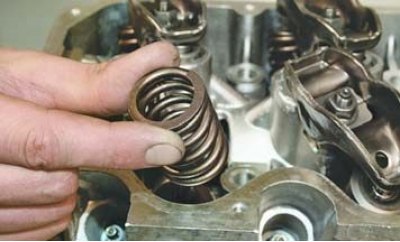

6. ...и пружину.

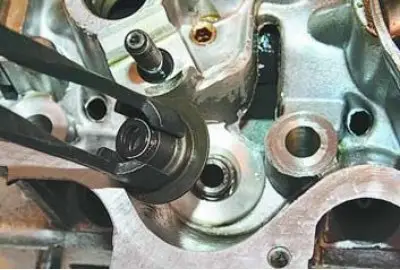

7. Специальным приспособлением снимите маслосъемный колпачок.

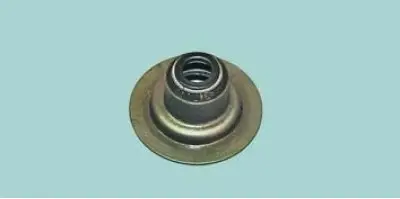

Примечание. Маслосъемный колпачок выполнен за одно целое с нижней тарелкой пружины клапана.
8. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом, продвиньте колпачок по стержню клапана до направляющей втулки и нажатием пальцев наденьте колпачок на втулку до упора.
Внимание! Новые маслосъемные колпачки устанавливайте только руками без применения оправки. Попытка напрессовать колпачок через оправку молотком неизбежно приведет к его повреждению.
9. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.
Предупреждение! Если установленные с перекосом сухари останутся незафиксированными, то при пуске двигателя «рассухарившийся» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.
10. Аналогично замените маслосъемные колпачки остальных клапанов.
11. Установите на двигатель головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).
Внимание! Прокладку головки блока цилиндров обязательно замените новой.
12. Установите все ранее снятые детали газораспределительного механизма (см. «Замена натяжения ремня привода газораспределительного механизма и его натяжного ролика»).
13. Отрегулируйте натяжение ремней привода генератора и компрессора кондиционера (см. «Проверка натяжения ремня привода генератора и компрессора кондиционера»), а также насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода насоса гидроусилителя рулевого управления»).
