Выставляйте ВМТ по меткам на механизмах изменения фаз газораспределения впускного и выпускного валов (при установке по метке на шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на шкиве коленчатого вала и на нижней крышке ремня привода газораспределительного механизма. Если при этом метка на шкиве коленчатого вала не совпадает с меткой на крышке, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода механизма газораспределения и провернуть коленчатый вал до совмещения меток.

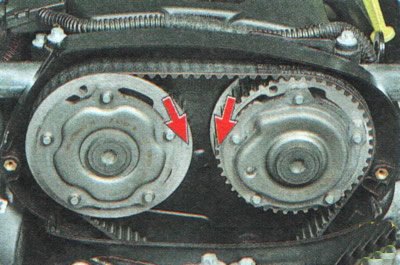

Метки на механизмах изменения фаз газораспределения впускного и выпускного валов должны быть расположены в горизонтальной плоскости и направлены друг к другу, как показано на фото...

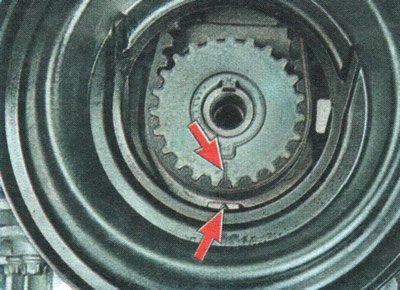

...а метка на зубчатом шкиве коленчатого вала должна быть совмещена с меткой на корпусе масляного насоса. Метка становится видна после снятия шкива коленчатого вала. Прямоугольная метка на корпусе масляного насоса должна совпасть с риской на зубчатом шкиве коленчатого вала.
Данные скопированы с ресурса Autoinstruction.ru

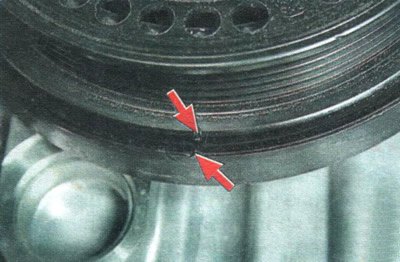

Помимо этого метка (вырез) нанесена на край ручья шкива коленчатого вала для привода вспомогательных агрегатов и на нижнюю крышку ремня привода газораспределительного механизма.
