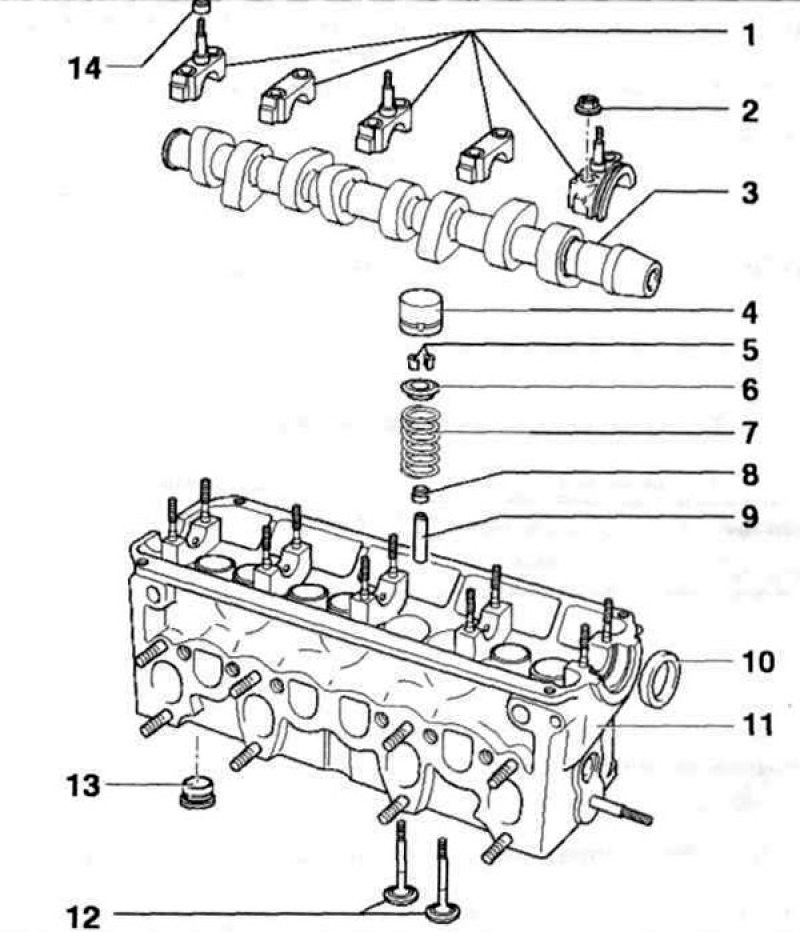

Рис. 6.25. Элементы газораспределительного механизма: 1 - Коренные крышки распределительного вала; 2 - Гайка; 3 - Распределительный вал; 4 - Гидрокомпенсатор; 5 - Сухари; 6 - Верхняя тарелка пружины; 7 - Пружина клапана; 8 - Сальник стержня клапана; 9 - Направляющая втулка клапана; 10 - Сальник распределительного вала; 11 - Головка блока цилиндров; 12 - Клапаны; 13 - Вихрекамера (только на двигателе 1Y); 14 - Нижний конусный уплотнитель.
Проверка осевого зазора

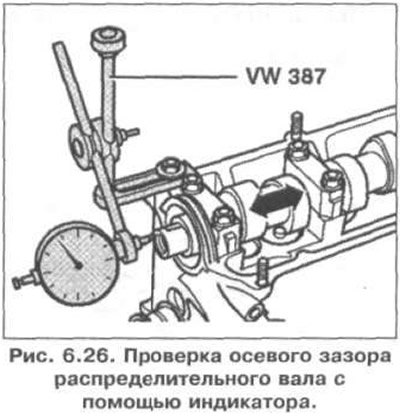

Проверка осевого зазора распределительного вала с помощью индикатора показана на рис. 6.26.
Допустимый осевой зазор: 0.15 мм.
VW 387 - Кронштейн индикатора.
Размеры клапанов

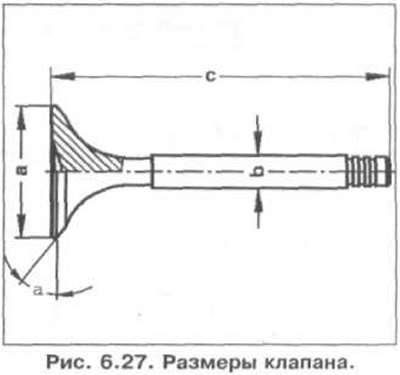

Размеры клапана показаны на рис. 6.27.
Размеры клапанов двигателей AEY, AFN, АНВ, AHU, AKW, ALE приведены в таблице 6.4 а, двигателя 1Y - в таблице 6.4 б.

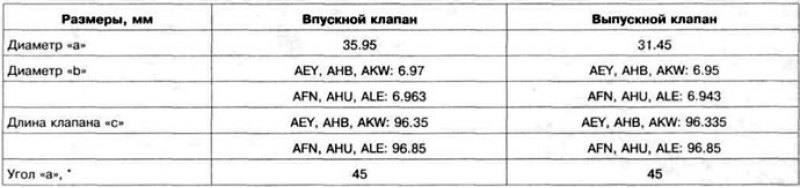

Таблица 6.4 а. Размеры клапанов двигателей AEY, AFN, АНВ, AHU,AKW, ALE

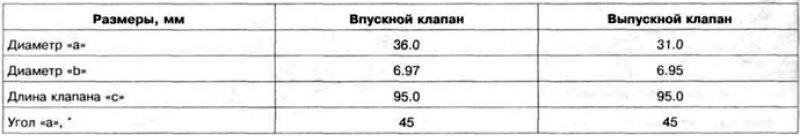

Таблица 6.4 б. Размеры клапанов двигателя 1Y
Идентификация распределительных валов
Основной диаметр кулачка: 38 мм.
Идентификация распределительного вала выбита между впускным и выпускным кулачками.

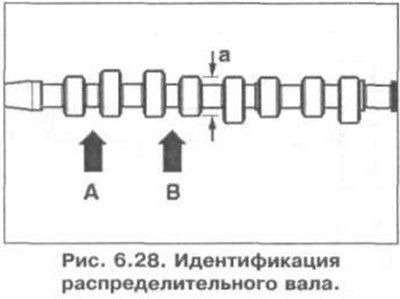

Идентификация распределительного вала показана на рис. 6.28.

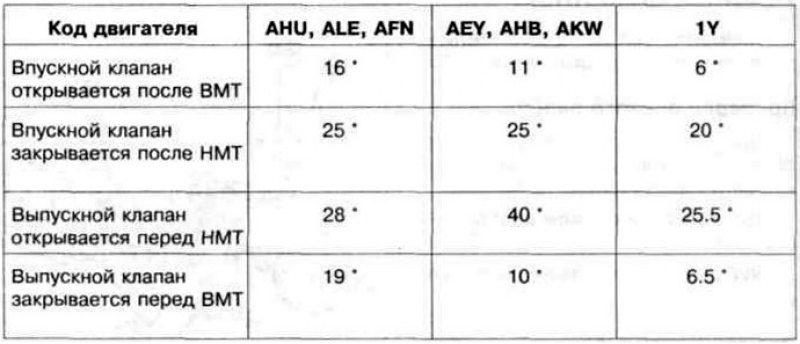

Фазы газораспределения при подъеме клапана на 1 мм
