Инструкция. После установки распредвала двигатель нельзя заводить в течение примерно 30 мин. Гидравлические толкатели должны быть осаждены (иначе клапаны будут соприкасаться с поршнями). После работ над клапанным механизмом провернуть двигатель от руки не менее чем на 2 оборота, чтобы убедиться, что ни один клапан не соприкасается с поршнем. Смазать маслом see опорные и рабочие поверхности.

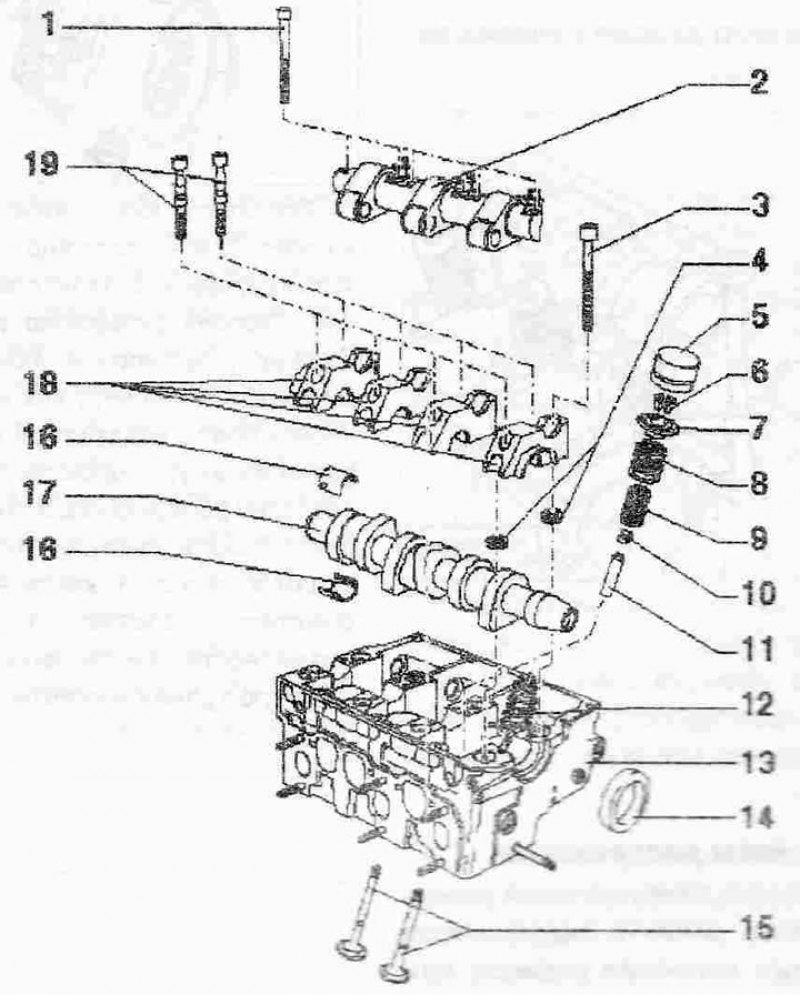

Клапанный механизм: 1. Болт, Заменить. Соблюдать последовательность при ослаблении и затяжке болтов, довернуть 20 Нм + 90°; 2. Ось коромысел. Соблюдать последовательность при ослаблении и затяжке болтов; 3. Болт. Заменить, соблюдать последовательность при ослаблении и затяжке болтов., перед установкой вставить шайбы -поз. 4- в ГБЦ; 4. Шайбы для болтов ГБЦ. Установить в ГБЦ перед установкой крышек подшипников; 5. Гидравлический толкатель. Проверить, не перепутать местами (пометить), складывать рабочей поверхностью вниз, перед установкой проверить осевой зазор распредвала, смазать маслом рабочую поверхность; 6. Сухари клапана; 7. Тарелка пружины клапана; 8. Внешняя пружина клапана. Снимать и устанавливать при установленной ГБЦ или снимать и устанавливать при снятой ГБЦ при помощи съемника пружин клапанов; 9. Внутренняя пружина клапана. Снимать и устанавливать при установленной ГБЦ, или снимать и устанавливать при снятой ГБЦ при помощи съемника пружин клапанов -203710-; 10. Маслосъемный колпачок. Заменить; И. Направляющая клапана. Проверить; 12. Модуль насос-форсунка; 13. Головка блока цилиндров; 14. Уплотнительная манжета. Заменить; 15. Клапаны. Проверить. Размеры клапанов доработке не подлежат, допускается только притирка; 16. Вкладыш подшипника. Учитывать монтажное положение. Ранее эксплуатировавшиеся вкладыши подшипников местами не менять (при снятии пометить), проверить правильность положения стопорных выступов в крышках подшипников и ГБЦ; 17. Распредвал. Проверить радиальный зазор при помощи полосок Plastigage. Радиальный зазор предельный износ: 0,11 мм, биение: максимально 0,20 мм; 18. Крышка подшипника. Крышка подшипника 4 маркирована как крышка подшипника ''5". Загерметизировать крышки подшипников 1 и 4 герметиком; 19. Болт. Заменить, довернуть 8 Нм + 90°
