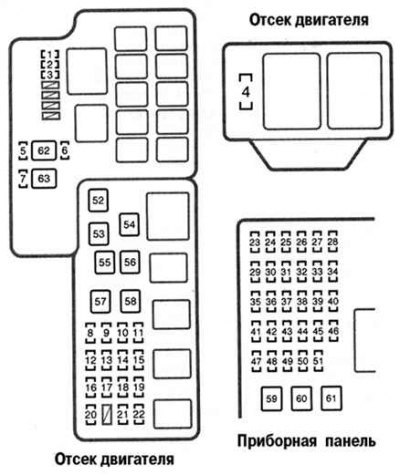

Рис. 1.173. Расположение плавких предохранителей
Плавкие предохранители (тип А):
1. HEADLH LWR 15 A: левая фара (ближний свет);
2. HEAD RH LWR 15 A: правая фара (ближний свет), регулятор уровня света фар;
3. DRL 5 A: цепи нет;
4. ABS N0.4 7.5 A: антиблокировочная тормозная система, система стабилизации курсовой устойчивости автомобиля, система управления тягой, вспомогательная тормозная система;
5. SPARE 10 A: запасной плавкий предохранитель;
6. SPARE 15 A: запасной плавкий предохранитель;
7. SPARE 5 A: запасной плавкий предохранитель;
8. АМ2 30 A: система пуска, предохранители «IGN» и «IG2»;
9. HEAD LH UPR 10 A: левая фара (дальний свет);
10. HEAD RH UPR 10 A: правая фара (дальний свет);
11. ST 5 A: многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива;
12. TEL 5 A: цепи нет;
13. ALT-S 5 A: система зарядки;
14. IGN 15 A: система пуска;
15. IG210 A: многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива, пневмоподушки системы пассивной безопасности SRS, натяжители ремней безопасности передних сидений, система круиз-контроля;
16. DOOR1 25 A: мультиплексная коммуникационная система (система электропривода дверных замков, система беспроводного дистанционного устройства);
17. EFI 20 A: многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива;
18. HORN 10 A: звуковые сигналы;
19. D.C.C 30 A: предохранители «ECU-B», «RAD1» и «DOME»;
20. A/F 25 A: многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива;
21. ETCS 10 A: многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива;
22. HAZ 15 A: аварийная сигнализация;
23. ECU-B 10 A: мультиплексная коммуникационная система (система электропривода дверных замков, охранная система, система освещения при посадке, система дневного освещения, система беспроводного дистанционного устройства), система кондиционирования воздуха, задние противотуманные фары;
24. DOME 7.5 A: подсветка замка зажигания, освещение салона, персональные подсветки, освещение багажника, индивидуальные подсветки, часы, дисплей наружной температуры, многофункциональный дисплей;
25. CIG 15 A: прикуриватель;
26. ECU-ACC 5 A: электропривод зеркал заднего вида, часы, многофункциональный дисплей;
27. BAD NO. 2 10 A: аудиосистема;
28. POWER POINT 15 A: разъемы питания;
29. RAD NO. 1 20 A: аудиосистема;
30. GAUGE1 10 A: индикаторы и счетчики, часы, дисплей наружной температуры, многофункциональный дисплей, система блокировки переключения передач, лампы напоминания о ремнях безопасности;
31. ECU-IG 10 A: пневмоподушки системы пассивной безопасности SRS, электростеклоподъемники, антиблокировочная тормозная система;
32. WIPER 25 A: стеклоочистители переднего стекла;
33. HTR 10 A: системы кондиционирования воздуха;
34. MIR HTR 10 A: обогреватели наружных зеркал заднего вида;
35. АМ1 5 A: система пуска;
36. FOG 15 A: передние противотуманные фары;
37. SUN-SHADE 15 A: цепи нет;
38. GAUGE2 10 A: автоматическое внутреннее противоослепительное зеркало заднего вида, электролюк, фонари заднего хода, индикаторные лампы автоматической коробки передач, автоматическая система управления освещением, система круиз-контроля;
39. PANEL 10 A: подсветка ящика для перчаток, часы, дисплей наружной температуры, многофункциональный дисплей, подсветка панели приборов, подсветка приборной панели, индикаторная лампа выключения повышающей передачи;
40. TAIL 10 A: задние фонари, стояночные фонари, подсветки номерных знаков;
41. PWR NO. 4 20 A: электростеклоподъемник окна заднего пассажира (левая сторона);
42. PWR NO. 2 20 A: система дверного замка переднего пассажира, электростеклоподъемники окон переднего пассажира;
43. OBD 7.5 A: бортовая система диагностики;
44. SEAT HTR 20 A: обогреватели сидений;
45. WASHER 15 A: стеклоомыватель переднего стекла;
46. FAN RLY10 A: электрические вентиляторы системы охлаждения;
47. STOP 15 A: стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система круиз-контроля;
48. FUEL OPEN 5 A: цепи нет;
49. DOOR N0.2 25 A: мультиплексная коммуникационная система (система электропривода дверных замков, система беспроводного дистанционного устройства);
50. AMP 25 A: цепи нет;
51. PWR N0.3 20 A: электростеклоподъемник окна заднего пассажира (правая сторона)
Плавкие предохранители (тип В);
52. MAIN 40 A: предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR» и «DRL»;
53. ABS No. 2 40 A: антиблокировочная тормозная система, система стабилизации курсовой устойчивости автомобиля, система управления тягой, вспомогательная тормозная система;
54. RDI 30 A: электрический вентилятор системы охлаждения;
55. CDS 30 A: электрический вентилятор системы охлаждения;
56. HTR 50 A: система кондиционирования воздуха;
57. H-LP CLN 30 A: очиститель фар;
58. ABS No. 3 30 A: антиблокировочная тормозная система, система стабилизации курсовой устойчивости автомобиля, система управления тягой, вспомогательная тормозная система;
59. PWR SEAT 30 A: электропривод сидений;
60. PWR NO. 1 30 A: система дверного замка водителя, электростеклоподъемник окна водителя, электролюк;
Источник доступен на веб-сайте Autoinstruction.ru
61. DEF 40 A: стеклообогреватель заднего окна;
Плавкие предохранители (тип С):
62. ALT 120 A: предохранители «DEF», «PWR N0.1», «PWR N0.2», «PWR NO. 3», «PWR N0.4», «STOP», «DOOR N0.2», «OBD», «PWR SEAT», «FUELOPEN», «FOG», «AMP», «PANEL», «TAIL», «AM1», «CIG», «POWER POINT», «RAD N0.2», «ECU-ACC», «GAUGE1», «GAUGE2», «ECU-IG», «WIPER», «WASHER», «HTR (10 A)», «SEAT HTR» и «SUN-SHADE»;
63. ABS N0.1 50 A: антиблокировочная тормозная система, система стабилизации курсовой устойчивости автомобиля, система управления тягой, вспомогательная тормозная система.
