Предохранители и реле — расположение и номиналы (Renault Symbol II)

0

Блок предохранителей установлен как в моторном отсеке, так и в салоне со стороны водителя. Количество предохранителей зависит от степени оснащенности автомобиля оборудованием.

На автомобилях применяются плавкие предохранители штырькового типа, имеющие в зависимости от пропускаемой силы тока различную цветную маркировку.

Блок расположеный в моторном отсеке

Блок предохранителей в салоне

[Статья перепечатана отсюда: AutoInstruction.ru]

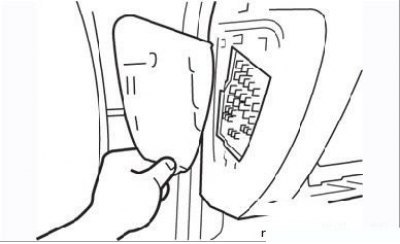

Расположение блока предохранителей на панели приборов со стороны водителя

Основные предохранители установлены под крышкой на панели приборов со стороны водителя (Рисунок 8.15). Дополнительные предохранители и реле находятся в коробке под капотом за аккумуляторной батареей с левой стороны моторного отсека.



Для доступа к основным и дополнительным предохранителям откройте крышку соответствующего блока. Назначение предохранителей (защищаемые цепи) и расчетная сила тока указаны на внутренней стороне крышки.

Цепи, защищаемые предохранителями, расположенными в салоне автомобиля, указаны в табл. 8.3.

Таблица 8.3 Цепи, защищаемые предохранителями (в салоне автомобиля)
