Блок предохранителей
Чтобы предотвратить повреждение электрической системы из-за короткого замыкания или перегрузки, каждая отдельная электрическая цепь защищена плавким предохранителем. Блоки предохранителей расположены в салоне и моторном отсеке автомобиля.

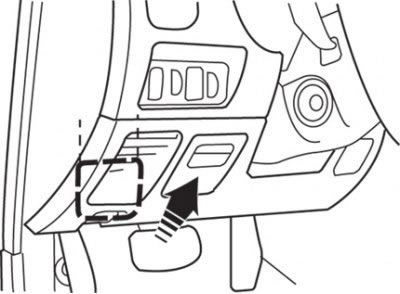

Рис. 19.57. Расположение предохранителей в салоне автомобиля
В салоне автомобиля блок предохранителей расположен перед сиденьем водителя (рис. 19.57).

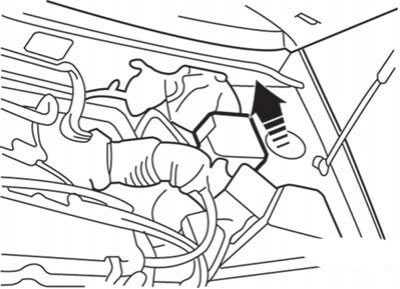

Рис. 19.58. Расположение предохранителей в моторном отсеке автомобиля
В моторном отсеке блок предохранителей расположен, как показано на рис. 19.58.
Номинальные токи плавких предохранителей
Номинальные токи плавких предохранителей и наименования защищаемых электрических цепей нанесены на внутренней стороне отсека для монет – для предохранителей, расположенных в зоне ног водителя, и на крышке блока предохранителей – для блока предохранителей в моторном отсеке.
Предохранители, расположенные в салоне автомобиля

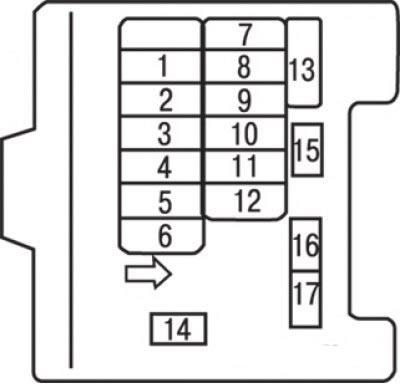

Рис. 19.59. Расположение предохранителей в блоке, установленном в салоне автомобиля
Расположение предохранителей в блоке, установленном в салоне автомобиля, показано на рис. 19.59.
Электрические цепи, защищаемые предохранителями, установленными в салоне автомобиля, приведены в табл. 19.1.
Таблица 19.1. Электрические цепи, защищаемые предохранителями, установленными в салоне автомобиля
Запасные плавкие предохранители установлены в блоке предохранителей. Для замены перегоревшего предохранителя всегда пользуйтесь предохранителем того же номинала.
В зависимости от модели автомобиля и его комплектации некоторые из перечисленных предохранителей могут не устанавливаться.

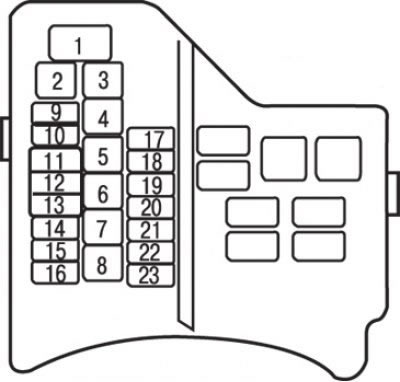

Рис. 19.60. Расположение предохранителей в блоке, установленном в моторном отсеке автомобиля
Расположение предохранителей в блоке, установленном в моторном отсеке автомобиля, показано на рис. 19.60.
Электрические цепи, защищаемые предохранителями, установленными в моторном отсеке автомобиля, приведены в табл. 19.2.
Таблица 19.2. Электрические цепи, защищаемые предохранителями, установленными в моторном отсеке автомобиля
