Выдвижная антенна
Снятие
Для снятия антенны выполните следующие операции.

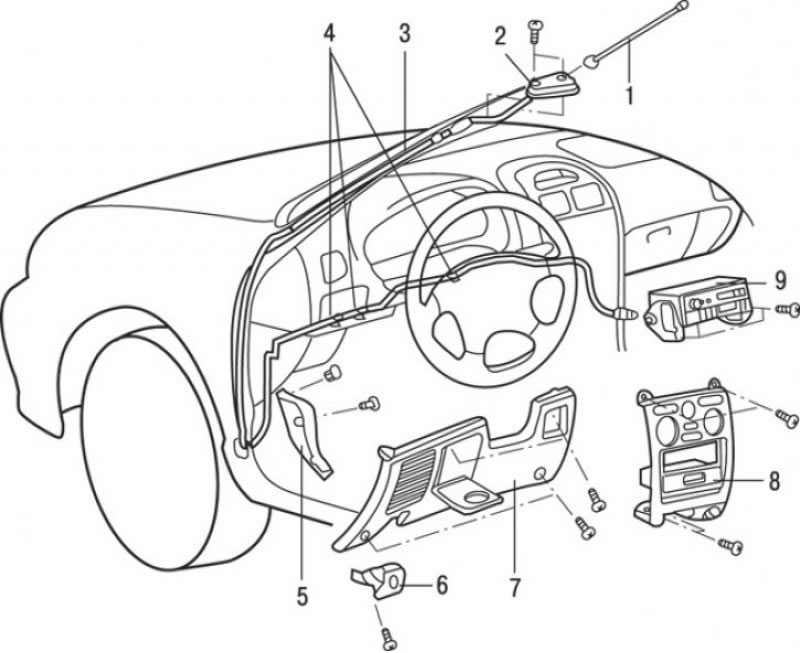

Рис. 19.49. Выдвижная антенна: 1 – штырь антенны; 2 – основание антенны; 3 – антенна в сборе; 4 – фиксаторы; 5 – нижняя обивка передней стойки; 6 – ручка привода замка капота; 7 – нижняя панель со стороны водителя; 8 – панель центральной консоли; 9 – магнитола
1. Отверните и снимите штырь 1 (рис. 19.49) антенны.
2. Отверните винты и снимите панель центральной консоли.
3. Снимите магнитолу 9.
4. Отверните винты и снимите ручку 6 привода замка капота.
5. Снимите нижнюю панель со стороны водителя.
6. Освободите фидер из фиксаторов 4.
7. Снимите нижнюю обивку 5 передней стойки.
(Оригинал расположен на ресурсе: AutoInstruction.ru)

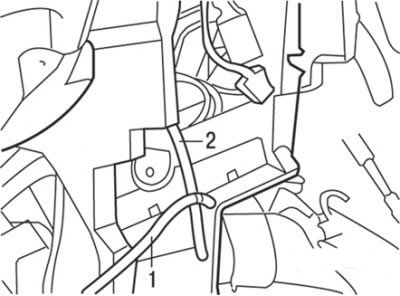

Рис. 19.50. Крепление шнура (1) к антенному фидеру (2)
8. Привяжите шнур к концу фидера (рис. 19.50).
9. Отверните винты и снимите основание антенны.
10. Вытаскивайте основание антенны до тех пор, пока не покажется конец дренажной трубки.

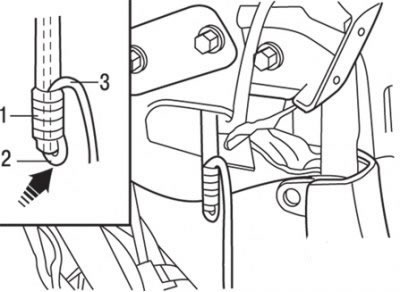

Рис. 19.51. Крепление шнура изоляционной лентой: 1 – изоляционная лента; 2 – отверстие; 3 – шнур
11. Проденьте шнур через отверстие в конце дренажной трубки и обвяжите его изоляционной лентой (рис. 19.51).
Внимание! Обвязывайте шнур лентой туго, чтобы он не выскочил.
12. Постепенно вытягивая основание антенны, снимите его.
Установка
Установка проводится в последовательности, обратной снятию.
Антенна с электрическим приводом
Внимание! При снятии и установке напольной консоли в сборе на автомобилях, оборудованных системой SRS, не допускайте ее ударов по электронному блоку управления системой SRS и другим элементам системы.
Снятие
Для снятия антенны с электрическим приводом выполните следующие операции.

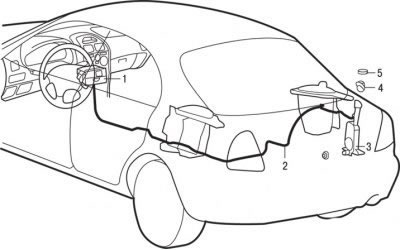

Рис. 19.52. Антенна с электрическим приводом: 1 – магнитола; 2 – антенный фидер; 3 – антенна с электрическим приводом в сборе; 4 – основание; 5 – круглая гайка
1. Снимите магнитолу 1 (рис. 19.52).
2. Снимите переднюю и заднюю напольную консоль.
3. Снимите правое переднее сиденье в сборе.
4. Снимите подушку заднего сиденья и боковую правую спинку в сборе.
5. Снимите обивку правой передней стойки, правую переднюю и правую заднюю защитные накладки, нижнюю обивку правой центральной стойки и обивку правой задней стойки.
6. Снимите кронштейн крепления динамика.
7. Снимите антенный фидер 2.
8. Снимите заднюю правую боковую обивку.
9. Отверните круглую гайку 5.
10. Снимите основание.
11. Отверните гайки и снимите антенну с электроприводом в сборе.
Проверка

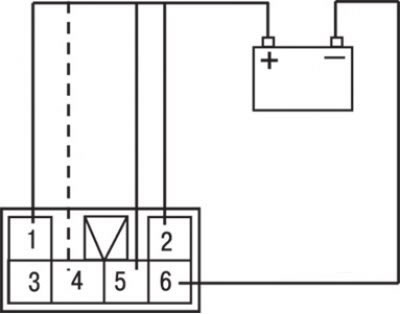

Рис. 19.53. Электрическая цепь для проверки антенны с электрическим приводом
Составьте электрическую цепь, как показано на рис. 19.53 (сплошные линии).
1. Проверьте, чтобы антенна выдвигалась, когда замыкается соединение, обозначенное пунктирной линией.
2. Проверьте, чтобы антенна убиралась, когда размыкается соединение, обозначенное пунктирной линией.
Замена выдвижной антенны
1. Отверните круглую гайку.
Рис. 19.54. Извлечение телескопической части антенны: 1 – телескопическая часть антенны; 2 – зубчатый трос
2. После поворота ключа зажигания в положение «АСС» или «ON» поверните выключатель магнитолы в положение «ON» (Вкл.), чтобы поднять выдвижную антенну, и снимите ее вместе с зубчатым тросом (рис. 19.54).
3. Извлеките выдвижную антенну на максимальную длину.
Внимание! Если зубчатый трос изогнут в зоне электропривода, устраните изгиб.

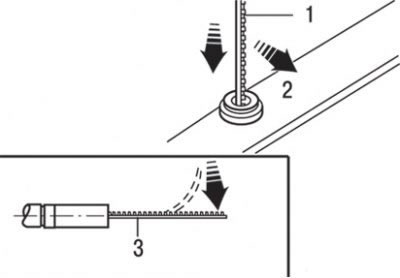

Рис. 19.55. Установка троса зубчатой частью в сторону багажного отделения: 1 – зубчатая часть троса; 2 – сторона багажного отделения; 3 – устранение изгиба зубчатого троса
4. Вставьте зубчатый трос в электропривод так, чтобы зубчатая часть троса была направлена в сторону багажного отделения (рис. 19.55).

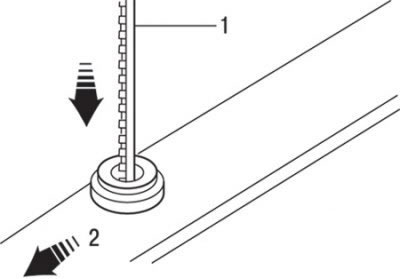

Рис. 19.56. Последующий поворот зубчатой части троса к задней части автомобиля: 1 – зубчатая часть троса; 2 – задняя часть автомобиля
5. Поверните зубья зубчатого троса в сторону задней части автомобиля (строго на 90°) так, чтобы зубчатый трос вошел в зацепление с шестерней электропривода (рис. 19.56).
6. Если зубчатый трос вытягивается без сопротивления при легком его потягивании, значит, он не вошел в зацепление с шестерней электропривода. В этом случае проверьте трос на наличие изгибов на конце и повторите его установку.
7. Установите выдвижную антенну вертикально и поверните выключатель магнитолы в положение «OFF» (Выкл.), чтобы свернуть зубчатый трос. Вставьте выдвижную антенну со стороны ее электропривода, чтобы совместить ее с намотанным зубчатым тросом.
8. После затяжки круглой гайки проверьте перемещение антенны, включая и выключая магнитолу.
