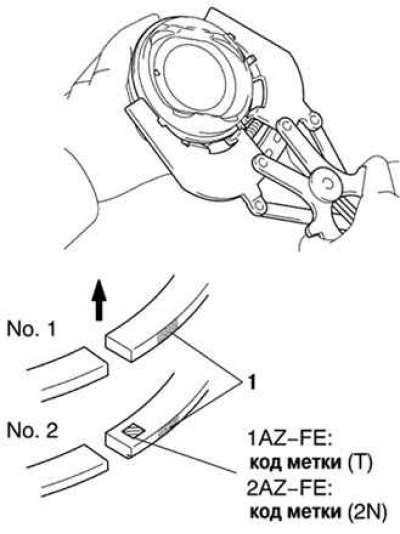

Рис. 2.126. Правильное положение меток компрессионных колец перед установкой
Установите расширитель и два скребка маслосъемного кольца. Экспандером для монтажа поршневых колец установите два компрессионных кольца. Метки колец должны быть обращены вверх, как показано на рисунке 2.126.

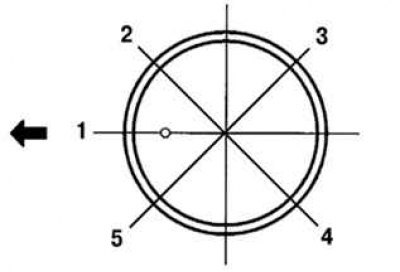

Рис. 2.127. Правильное расположение замков поршневых колец: 1 – метка «перед»; 2 – компрессионное кольцо №1 (верхнее) и расширитель; 3 – нижний скребок маслосъемного кольца; 4 – компрессионное кольцо №2 (нижнее); 5 – верхний скребок маслосъемного кольца
Установите поршневые кольца в канавках таким образом, чтобы их замки располагались, как показано на рисунке 2.127.
Установка вкладышей шатунных подшипников
Источник расположен на сайте: Autoinstruction.ru
Совместите выступ вкладыша с выточкой в нижней головке шатуна и в крышке. Вставьте вкладыши в нижнюю головку шатуна и в крышку шатуна.
