Детали переднего тормоза (для моделей с 4-цилиндровым двигателем)
1. Суппорт; 2. Кронштейн суппорта; 3. Уплотнитель; 4. Палец; 5. Резиновый чехол; 6. Фиксаторы колодок (для автомобилей с двигателем 5S-FE); 7. Фиксаторы колодок (для автомобилей с двигателем 1MZ-FE); 8. Противошумные пластины; 9. Внутренняя противошумная пластина; 10, 13. Пружина противошумной пластины; 11. Внутренняя колодка; 12. Наружная колодка; 14. Указатель износа колодки (для автомобилей с двигателем 1MZ-FE); 15. Чехол; 16. Сальник; 17. Палец; 18. Уплотнительное кольцо поршня; 19. Ограничительное кольцо поршня; 20. Поршень; 21. Штуцер для прокачки тормоза
Детали переднего тормоза (для моделей с 6-цилиндровым двигателем)
1. Суппорт; 2. Кронштейн суппорта; 3. Диск; 4. Уплотнитель; 5. Палец; 6. Сальник; 7. Резиновый чехол; 8. Фиксаторы колодок; 9. Противошумные пластины; 10. Пружина противошумной пластины; 11. Наружная колодка; 12. Внутренняя колодка; 13. Указатель износа колодки; 14. Чехол; 15. Палец; 16. Наружный уплотнитель; 17. Ограничительное кольцо поршня; 18. Поршень; 19. Уплотнительное кольцо поршня; 20. Штуцер для прокачки тормозов
Детали заднего тормоза
1. Уплотнитель; 2. Суппорт; 3. Штуцер для прокачки тормозов; 4. Чехол оси суппорта; 5. Наружный уплотнитель поршня; 6. Поршень; 7. Уплотнительное кольцо поршня; 8. Ограничительное кольцо поршня; 9. Сальник; 10. Фиксатор колодки; 11. Колодка; 12. Внутренняя противошумная пластина; 13. Противошумная пластина; 14. Резиновый чехол; 15. Суппорт в сборе; 16. Кронштейн суппорта; 17. Заглушка; 18. Диск
Снятие
Внимание! Суппорты меняются в паре на одну ось.
1. Поднимите автомобиль и снимите колеса.

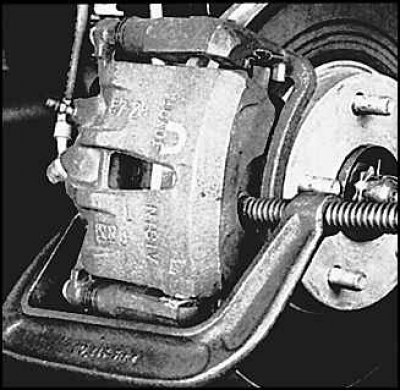

2. Закройте отверстие штуцера шланга тормоза отрезком резинового шланга подходящего диаметра. Отверните болт штуцера и отсоедините шланг тормоза.
3. Отверните болты крепления и снимите суппорт.
 |
 |
Текст взят с портала проекта [AutoInstruction]

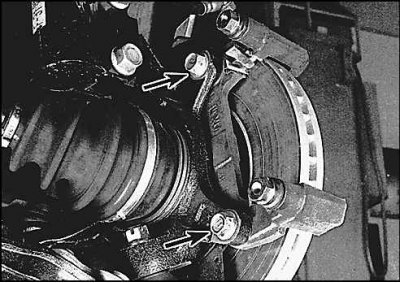

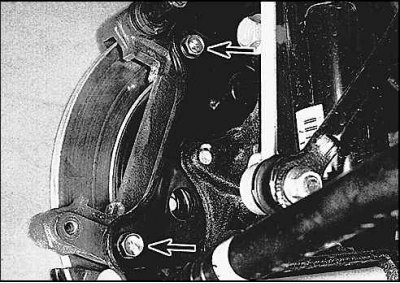

4. При необходимости снимите кронштейн с поворотного кулака или кронштейна задней оси, отвернув болты, указанные стрелками. На рисунке слева – кронштейн переднего суппорта, справа – заднего.
Установка
Установка выполняется в обратном порядке. Затяните все болты с заданным моментом. Удалите воздух из гидропривода тормозов.
