Внимание! Колодки меняются только в комплекте на одну ось. При очистке колодок пыль и грязь удалять протиранием ветошью смоченной в спирте или специальной жидкости, продувать запрещается. Рассматриваемая процедура применима к колодкам задних и передних тормозов.
1. Отверните пробку питательного бачка тормозов.
2. Отпустите гайки колес, поднимите автомобиль (переднюю или заднюю часть) и установите на подставки.
3. Снимите колеса.
4. Внимательно проверьте состояние диска (см. подраздел 10.6.). При необходимости шлифования или замены снимите диск и колодки.

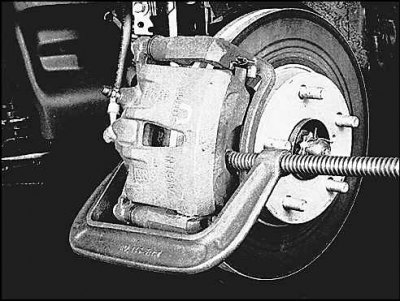

5. Утопите поршни в цилиндры, чтобы установить новые колодки. При необходимости пользуйтесь струбциной. По мере утапливания поршня уровень жидкости в бачке повысится. Удалите избыток жидкости, отсосав шприцем.

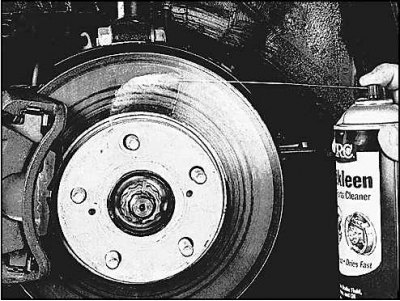

6. Перед работой очистите детали тормоза специальным составом.

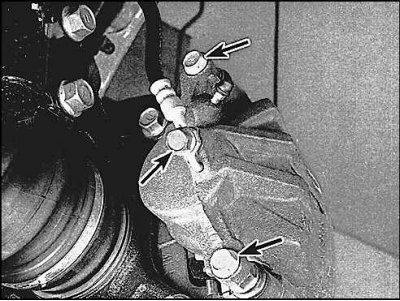

7. Отверните болты, указанные верхней и нижней стрелками (болт штуцера шланга отворачивать только если суппорт снимается с автомобиля).

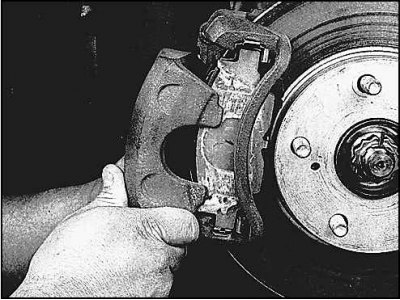

8. Снимите суппорт.

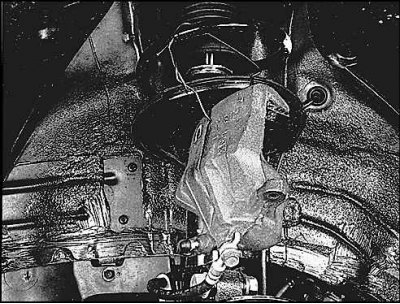

9. Закрепите суппорт проволокой, не допуская провисания на шланге.

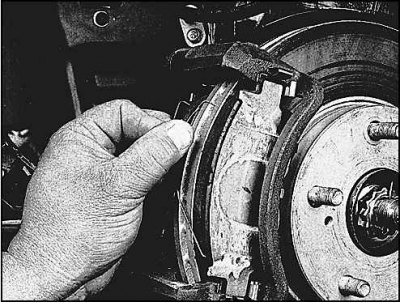

10. Снимите верхнюю противошумную пружину колодок (на 4-цилиндровых моделях).

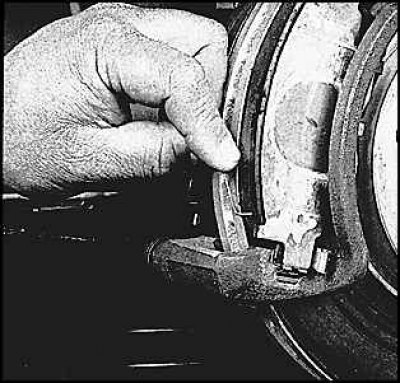

11. Снимите нижнюю противошумную пружину колодок (на 4-цилиндровых моделях).
 |
 |

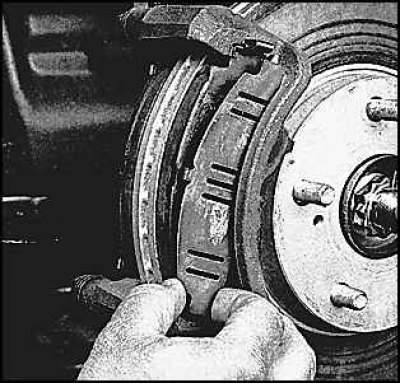

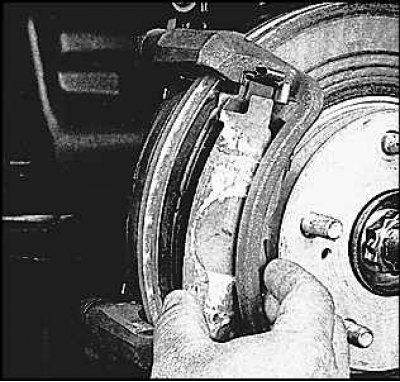

12. Снимите наружную и внутреннюю противошумные пластины с наружной колодки.

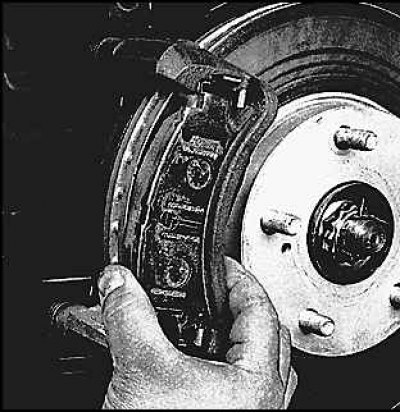

13. Снимите наружную колодку.
 |
 |

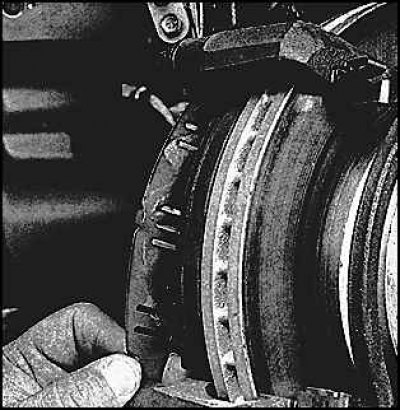

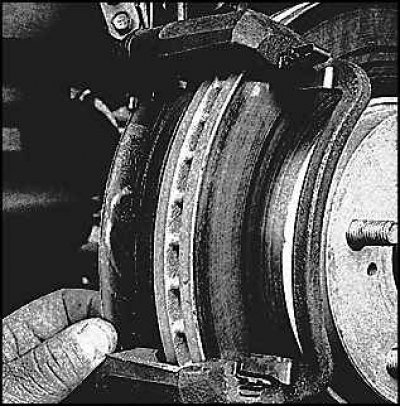

14. Снимите наружную и внутреннюю противошумные пластины с внутренней колодки.

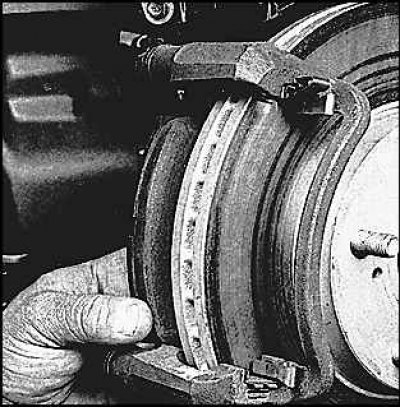

15. Снимите внутреннюю колодку.

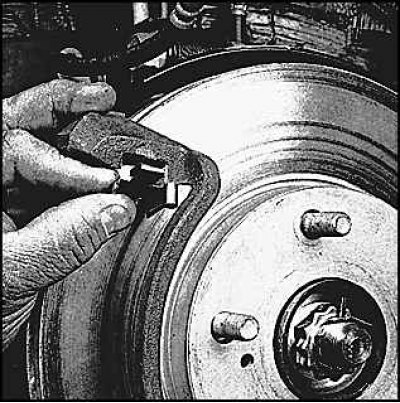

16. Снимите фиксаторы колодок, проверьте их состояние и при необходимости замените (фиксаторы должны защелкиваться в гнездах кронштейны суппорта, при обнаружении деформаций или ослабления посадки фиксаторы замените).

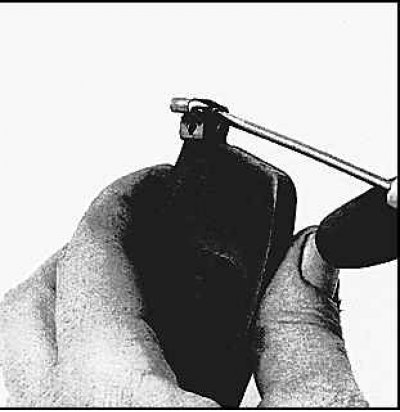

17. Подденьте и снимите указатель износа с внутренней колодки и переставьте указатель на новую колодку. При обнаружении повреждений индикатор замените.

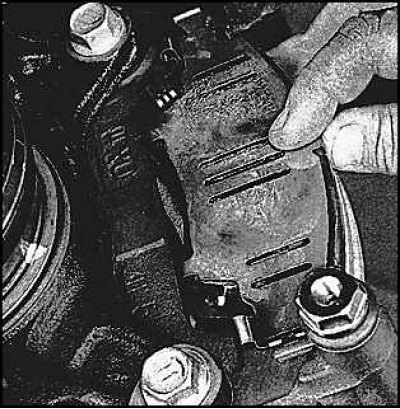

18. Установите фиксатор колодки, новую внутреннюю колодку и противошумные пластины. Проследите за тем, чтобы ушки противошумных пластин зашли в пазы на фиксаторах колодок.

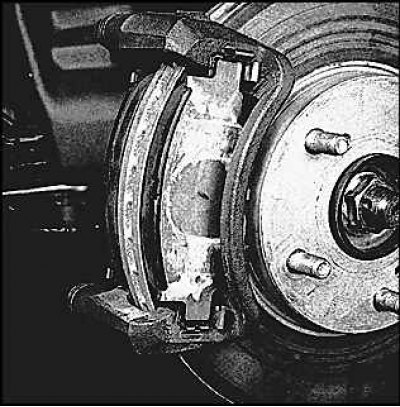

19. Установите фиксатор колодки, новую наружную колодку и противошумные пластины.

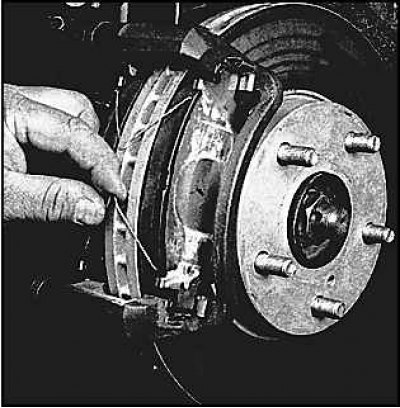

20. Установите верхнюю и нижнюю противошумные пружины колодок (на 4-цилиндровых моделях), проследите, чтобы пружины вошли в зацепление с колодками.

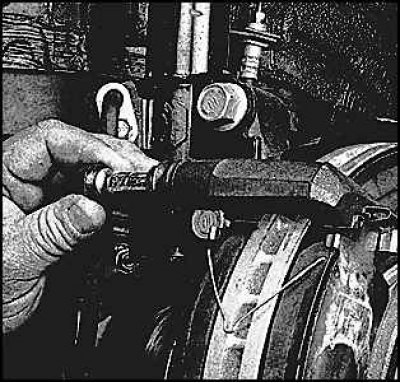

21. Достаньте верхний и нижний пальцы колодки и очистите их (замените поврежденный резиновый чехол, поддев буртик на металлической втулке).

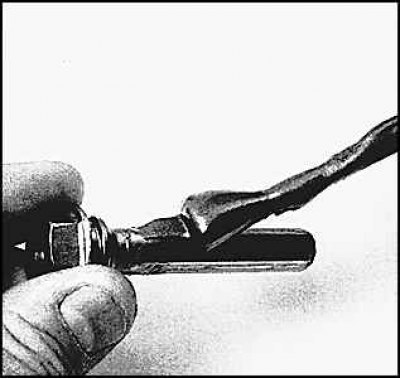

22. Затем смажьте палец тугоплавкой смазкой и установите на место.

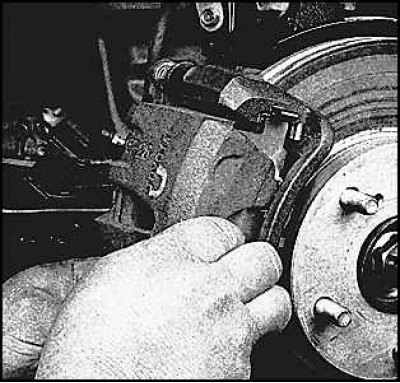

23. Установите суппорт и затяните болты с заданным моментом.
24. Перед заменой задних дисковых тормозов очистите детали тормоза.

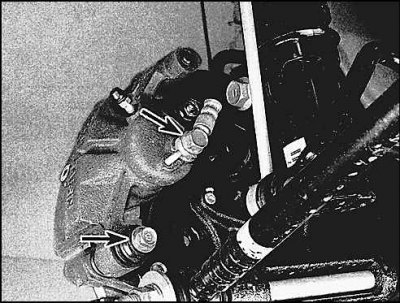

25. Отверните болт крепления суппорта (указан нижней стрелкой), болт штуцера шланга (верхняя стрелка) отворачивать только если суппорт снимается с автомобиля.

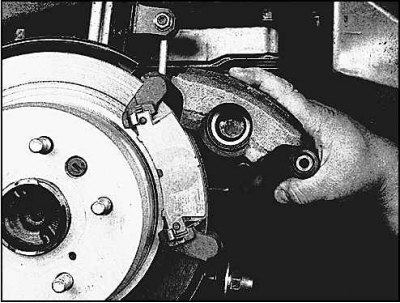

26. Откиньте суппорт и закрепите.
 |
 |

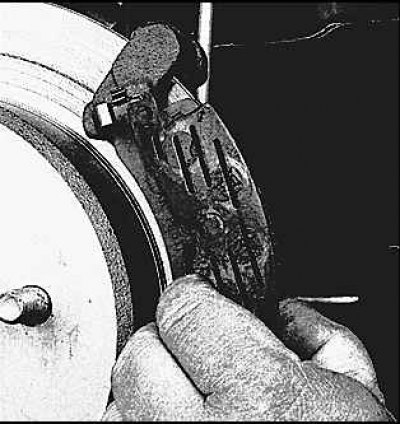

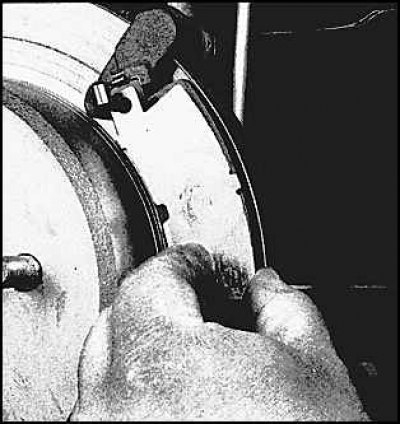

27. Снимите наружную и внутреннюю противошумную пластину с наружной колодки.

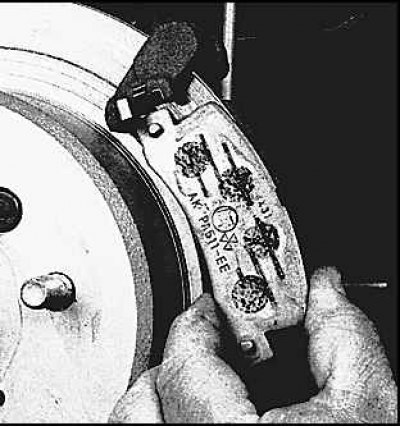

28. Снимите наружную колодку.
 |
 |

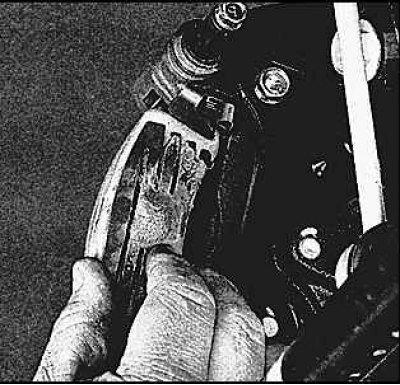

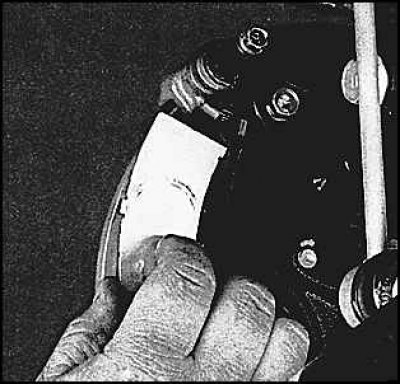

29. Снимите наружную и внутреннюю противошумную пластину с внутренней колодки.

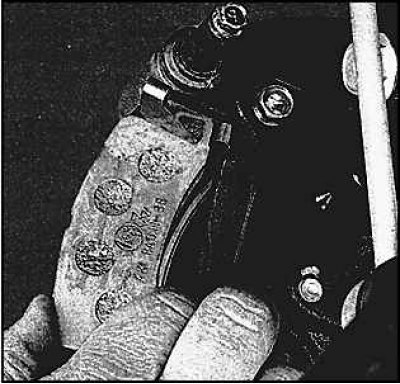

30. Снимите внутреннюю колодку.

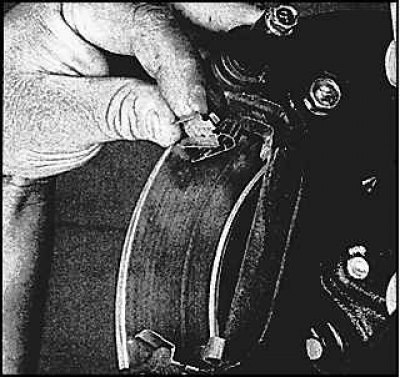

31. Снимите фиксаторы колодок, проверьте их состояние и при необходимости замените (фиксаторы должны защелкиваться в гнездах кронштейна суппорта, при обнаружении деформаций или ослабления посадки фиксаторы замените).

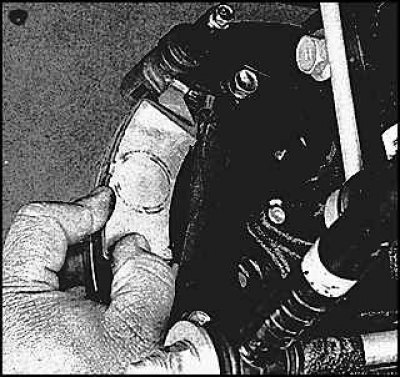

32. Установите фиксатор колодки, новую внутреннюю колодку и противошумные пластины. Проследите за тем, чтобы противошумные пластины вошли в зацепление с колодками и друг с другом.

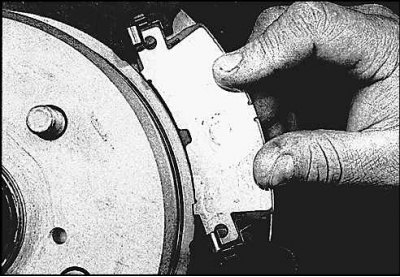

33. Установите фиксаторы колодки, новую наружную колодку и противошумные пластины. Проследите за тем, чтобы противошумные пластины вошли в зацепление с наружной колодкой друг с другом.

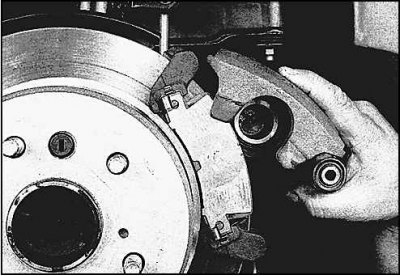

34. Опустите суппорт, надев его на новые колодки. Затяните болт с заданным моментом.
