Детали панели приборов и крепления панели
1. Усилительная секция панели приборов; 2. Кронштейн панели приборов N2; 3. Кронштейн панели приборов N1; 4. Стойка панели приборов N2; 5. Декоративная накладка передней стойки; 6. Боковое сопло обдува ветрового стекла; 7. Боковая накладка рамы ветрового стекла; 8. Накладка переднего дверного проема; 9. Накладка порожка передней двери; 10. Нижняя панель N2; 11. Перчаточный ящик; 12. Декоративная накладка дверцы перчаточного ящика; 13. Облицовочная панель щитка приборов; 14. Нижняя декоративная накладка; 15. Выключатель аварийной сигнализации; 16. Блок дистанционного управления зеркалом заднего вида; 17. Верхний кожух рулевой колонки; 18. Панель приборов; 19. Облицовка передней стойки кузова; 20. Держатель; 21. Стойка панели приборов N1
Слева панель крепится четырьмя болтами и винтами, в рулевой колонке – пятью (четыре сосредоточены вверху пространства рулевой колонки), тремя на напольной секции и двумя – внутри полости перчаточного ящика.
1. Отсоедините от батареи клемму отрицательного полюса, а затем снимите клемму положительного полюса.
2. Снимите декоративные панели приборов и центральную напольную секцию (см. подраздел 11.23. и подраздел 11.22.).
3. Снимите щиток приборов (см. подраздел 12.1.12.) и перчаточный ящик.
4. На части автомобилей надо отсоединить и снять модуль подушки безопасности со стороны пассажира (см. подраздел 12.1.26.).
5. Из центральной части панели приборов снимите аудио-блок (см. подраздел 12.1.14).
6. Снимите панель управления кондиционированием (см.подраздел 5.2.).

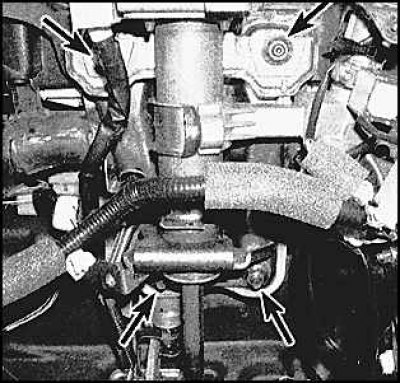

7. Снимите коленный буфер и усилительную пластину. Отверните болты крепления рулевой колонки и опустите колонку.
 |
 |
Данные скопированы с ресурса: www.AutoInstruction.ru

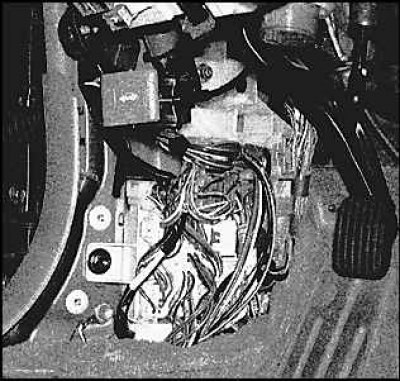

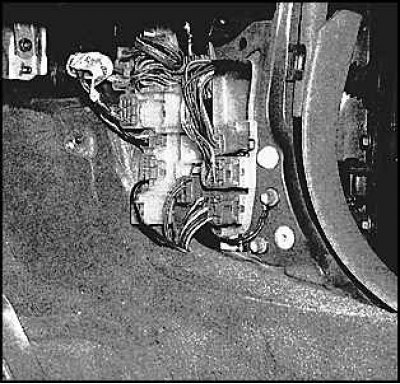

8. Отсоедините разъемы проводки панели приборов. Ответные части большинства разъемов панели невзаимозаменяемые их невозможно перепутать, однако при малейшем сомнении обозначьте разъемы слева и справа под панелью приборов перед их рассоединением.
9. Удалите все элементы крепления панели приборов (болты, гайки, винты). Приподнимите и снимите панель через дверной проем со стороны водителя (последняя процедура выполняется вдвоем).
10. Установка выполняется в обратном порядке.
