Снятие
1. Снимите крышку головки блока цилиндров.
2. Снимите распределитель зажигания.
3. Снимите зубчатый ремень, шкив распределительного вала и верхний кожух зубчатого ремня.
4. Используя индикатор часового типа, измерьте осевой люфт распределительного вала.

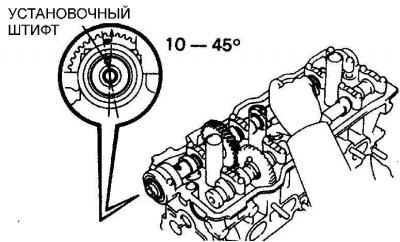

5. Если люфт распределительного вала превышает допустимые пределы, необходимо заменить распределительный вал и/или головку блока цилиндров.
Проверка
1. Измерьте расстояние между концами пружинного кольца крепления шестерни на распределительном валу.
2. Промаркируйте и извлеките толкатели вместе с регулировочными пластинами.
3. Осмотрите каждый толкатель на наличие износа и царапин.
4. Проверьте рабочие поверхности подшипников распределитель ных валов и контуры кулачков распределительных валов на износ. При наличии любого износа замените распределительный вал.
5. Используя микрометр, измерьте высоту кулачков распределительных валов...
6. ...и диаметры шеек подшипников распределительных валов.
7. Проверьте рабочий зазор подшипников распределительного вала следующим образом.
7a. Очистите крышки подшипников и шейки распределительного вала.
7б. Установите распределительный вал в головку блока цилиндров, при этом не устанавливайте толкатели и не смазывайте распределительный вал.
7в. Отрежьте кусочек пластикового стержня Plastigage (он должен быть слегка короче, чем ширина подшипника) и установите на шейку распределительного вала.
7г. Установите крышку подшипника, при этом стрелка на крышке подшипника должна быть направлена к передней части двигателя.
7д. Затяните болты крепления крышки подшипника распределительного вала требуемым моментом и в несколько приемов.
Внимание! В процессе измерения рабочего зазора методом Plastigage не вращайте распределительный вал.
7е. Отвинтите болты и снимите крышку подшипника распределительного вала.
7ж. К деформированному пластиковому стержню приложите масштабную линейку. Сравнивая ширину деформированного пластикового стержня с контрольной шириной на масштабной линейке, определите величину рабочего зазора.
7з. В завершение тщательно очистите следы Plastigage–материала с подшипников и распределительного вала.
8. Временно установите распределительные валы без толкате лей в головку блока цилиндров и измерьте люфт между зубьями шестерен распределительных валов.
Установка
Распределительный вал, управляющий впускными клапанами
1. Смажьте толкатели чистым моторным маслом и установите их на место. Проверьте, что регулировочные прокладки установлены в толкатели.
2. Смажьте шейки подшипников и кулачки распределительного вала чистым моторным маслом.
3. Установите распределительный вал в головку блока цилиндров таким образом, чтобы установочный штифт был повернут на 80° влево от вертикальной линии.
4. Нанесите тонкий слой герметика на сопрягаемую поверхность передней крышки распределительного вала в соответствии с рисунком.
5. Установите крышки подшипников распределительного вала в соответствии с метками, причем стрелки должны быть направлены к передней части двигателя.
6. Постепенно и последовательно в порядке, показанном на рисунке, затяните болты крепления крышек подшипников распределительного вала.
7. Установите новое масляное уплотнительное кольцо распределительного вала.
Распределительный вал, управляющий выпускными клапанами
1. Смажьте толкатели чистым моторным маслом и установите их в головку блока цилиндров вместе с регулировочными прокладками.
2. Смажьте чистым моторным маслом кулачки и шейки подшипников распределительного вала.
3. Проверните распределительный вал, управляющий впускными клапанами в такое положение, чтобы установочный штифт установился на 10° влево от вертикальной линии.

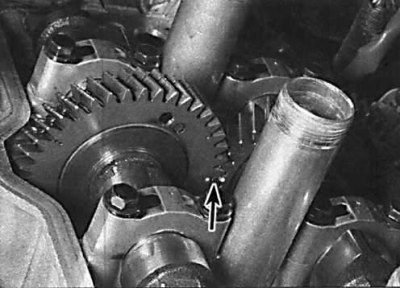

4. Установите распределительный вал, управляющий выпускны ми клапанами в головку блока цилиндров таким образом, чтобы метки на шестернях валов совместились.
5. Установите крышки подшипников распределительного вала в соответствии с метками идентификации, при этом стрелки на крышках должны быть направлены к передней части двигателя.
6. Постепенно и последовательно в порядке, показанном на рисунке, завинтите болты крепления крышек подшипников распределительного вала.
7. Установите шкив зубчатого ремня на распределительный вал, управляющий впускными клапанами и затяните его требуемым моментом, при этом удерживайте распределительный вал от проворачивания вторым гаечным ключом.
8. Установите зубчатый ремень.
9. Дальнейшая установка производится в последовательности, обратной снятию.
