Общая информация
1. Функция самодиагностики встроена в электронный блок управления АКПП. С помощью индикатора выключения режима повышающей передачи система может предупредить водителя о возникшей в АКПП неисправности. Код возникшей неисправности можно определить с помощью этого же индикатора.
Внимание: появление сигналов предупреждения и чтение кодов неисправности возможно только когда выключатель повышающей передачи в положении "ON". Если выключатель в положении "OFF", то лампа индикатора горит не мигая.
а) Коды неисправностей можно считать по количеству миганий индикатора повышающей передачи, для этого закоротите выводы "ТЕ1" и "Е1" диагностического разъема.
в) Система диагностики не определяет выход из строя датчика положения дроссельной заслонки и выключателя стоп-сигналов, но их проверку можно осуществить, проверив напряжение на выводе "ТТ" диагностического разъема.
2. Код неисправности сохраняется в памяти блока управления и после выключения двигателя. Очистка памяти блока управления (сброс кодов после проведенного ремонта) производится либо выключением зажигания и отсоединением предохранителя "EFI", либо отсоединением разъема блока управления АКПП и двигателем.
Внимание: низкое напряжение аккумулятора может вызвать сбой при диагностике. Поэтому перед началом диагностики проверяйте аккумулятор.
Проверка индикатора выключения режима повышающей передачи
1. Включите зажигание.
2. Индикатор должен гореть при положении выключателя повышающей передачи 'OFF .

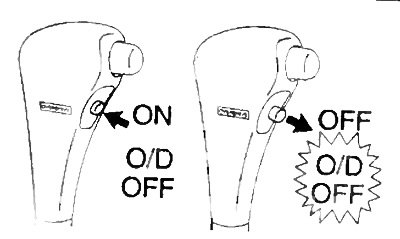

3. Переведите выключатель повышающей передачи в положение "ON": индикатор должен погаснуть. Если индикатор мигает, то это является признаком неисправности электрической части системы управления.
Считывание кодов неисправностей
1. Включите зажигание и установите выключатель повышающей передачи в положение "ON".
Внимание: не запускайте двигатель.
2. Закоротите выводы "ТЕ1" и "Е1" диагностического разъема.
3. Считайте и определите код неисправности по количеству миганий индикатора.

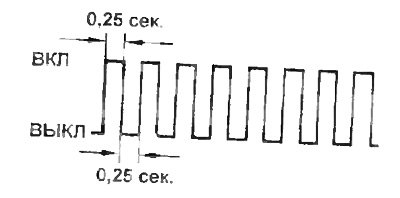

а) Если происходит две вспышки в секунду, то система работает нормально.
б) Если происходит одна вспышка в секунду, то в системе есть неисправность. Код состоит из двух цифр, первая цифра определяется по первоначальной серии миганий, затем следует 1,5 секундная пауза и вторая серия миганий, которая соответствует второй цифре кода. Если кодов неисправности два или более, то между ними будет 2,5 секундная пауза.

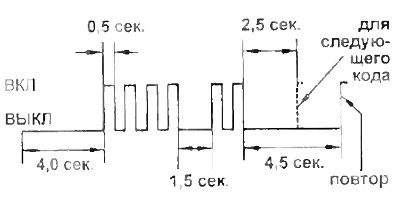

Внимание: в случае наличия нескольких кодов неисправностей, первым высвечивается всегда наименьший код. а затем остальные коды в порядке возрастания.
4. Разъедините выводы "ТЕ1" и "Е1".
Таблица. Коды неисправностей. А140Е.

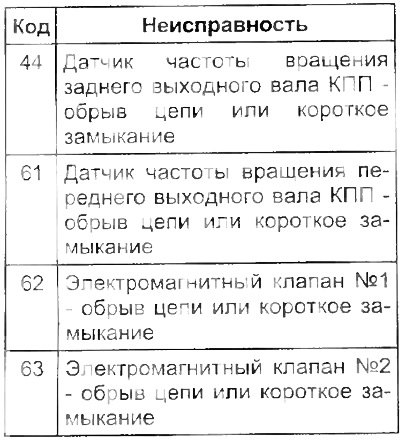

Примечание: коды 62, 63, 64, 68 указывают на неисправность в электрической части электромагнитных клапанов. Неисправности в механической части, например заедание клапана, не фиксируются системой самодиагностики.
А540Н.

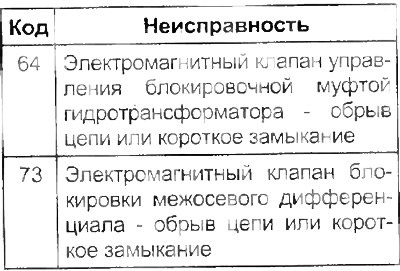

Примечание: коды 62, 63, 64 73 или 77 указывают на неисправность в электрической части электромагнитных клапанов. Неисправности в механической части, например заедание клапана, системой самодиагностики не фиксируются.
