Примечание:
- Перед установкой деталей смажьте маслом все вращающиеся и скользящие поверхности.
- Замените все прокладки и сальники на новые.
1. Очистите прилегающие поверхности головки блока и блока цилиндров.
2. Установите головку блока цилиндров.
А. Установите головку блока цилиндров на блок цилиндров.

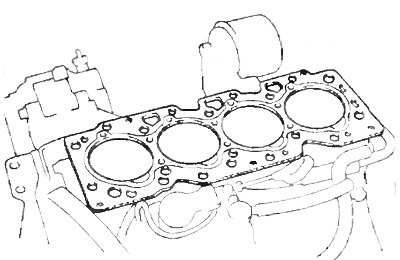

а) Положите новую прокладку головки блока цилиндров на блок цилиндров.
Примечание: соблюдайте правильное расположение при установке прокладки.
б) Поставьте головку блока цилиндров на прокладку головки блока цилиндров.
Б. Установите болты головки блока цилиндров.
Примечание:
- Болты головки блока цилиндров затягиваются в три последовательных приема.
- Если какой-либо болт сломан или деформирован, замените его.
а) Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления.
б) Установите пластинчатые шайбы под каждый болт головки блока цилиндров.

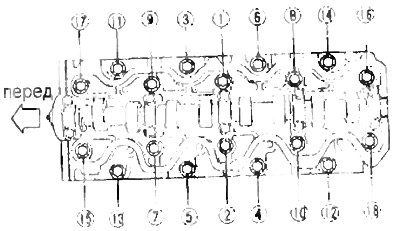

в) Установите и равномерно затяните 18 болтов головки блока цилиндров в несколько приемов в указанной на рисунке последовательности.
- Момент затяжки — 45 Нм
Примечание: длины болтов, показаны на рисунке.
- внешний — 123 мм
- внутренний — 145 мм
Статья перепечатана отсюда AutoInstruction.ru
Если любой из болтов не соответствует указанным значениям, замените его.

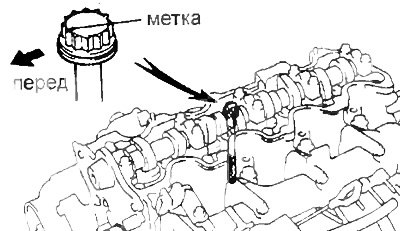

г) Пометьте переднюю часть головки йолта головки блока цилиндров краской.

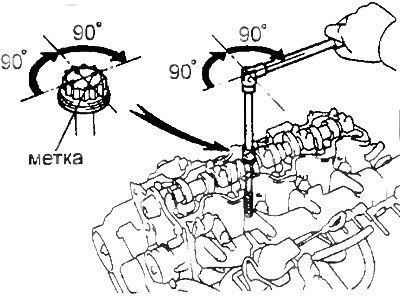

д) Затяните болты головки блока цилиндров на 90°, в указанной выше последовательности.
е) Снова подтяните болты головки блока цилиндров еще на 90°.
ж) Проверьте, что покрашенная теперь обращена назад, (на 180° от первоначального положения).
4. Установите выпускной коллектор и стойку.
а) Подсоедините масляную трубку к турбокомпрессору и закрепите ее двумя гайками.
- Момент затяжки — 18,5 Нм
б) Установите выпускной коллектор со стойкой и закрепите болтом.
- Момент затяжки — 37,5 Нм
5 Установите приемную трубу системы выпуска и закрепите ее тремя гайками.
- Момент затяжки — 63 Нм

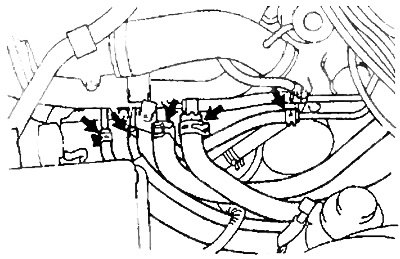

6. Подсоедините шланг №1 охлаждения турбокомпрессора.
7. Подсоедините топливные шланги и шланги отопителя.
8. Установите дренажную трубку с четырьмя новыми прокладками и закрепите ее четырьмя гайками.
- Момент затяжки — 30 Нм
9. Подсоедините топливный шланг.
10. Установите направляющую маслоизмерительного щупа и зафиксируйте ее хомутом.
11. Подсоедините разъем датчика-указателя уровня охлаждающей жидкости.
12. Установите защитную крышку ремня ГРМ.
13. Подсоедините жгут проводов к разъему свечей накаливания.
14. Подсоедините подводящий шланг радиатора.
15. Подсоедините два шланга перепуска охлаждающей жидкости. Подсоедините шланг подвода охлаждающей жидкости, установите хомут и затяните болт.
16. Установите ремень привода ГРМ (см. соответствующий раздел).
17. Установка крышки головки блока цилиндров в сборе с вакуумным насосом.
а) Установите шкив распределительного вала меткой вниз.
б) Удалите остатки старого герметика.

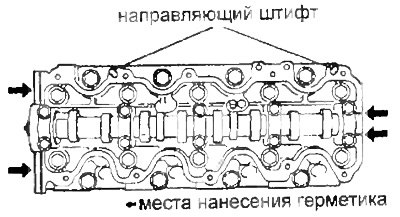

в) Нанесите герметик на головку цилиндров в местах, указанных на рисунке.
г) Установите крышку головки блока, закрепив десятью болтами.
- Момент затяжки — 13,5 Нм
I) Затяните болт крепления жгута проводов.
в) Установите и затяните два болта крышки №2 ремня привода ГРМ.
- Момент затяжки — 7,5 Нм
18. Установите топливные трубки высокого давления.
а) Временно затяните четыре гайки со стороны форсунок.
б) Подсоедините топливные трубки к ТНВД и затяните четыре гайки.
- Момент затяжки — 30 Нм
в) Установите кронштейн крепления разъема ТНВД и зажим №2 топливной трубки высокого давления, затем затяните 3 гайки,
19. Удалите воздух из форсунок.

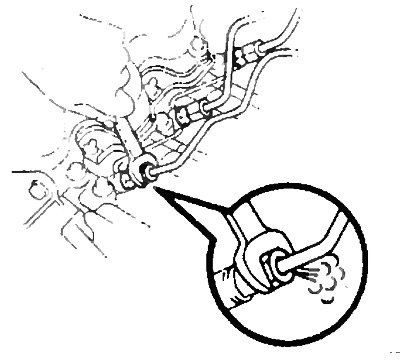

а) Ослабьте гайки штуцеров топливных трубок высокого давления.
б) Прокрутите двигатель стартером для удаления воздуха до появления чистого топлива из топливной трубки, затем затяните гайки.
- Момент затяжки — 30 Нм
20. Подсоедините трос акселератора.
21. Подсоедините вакуумную трубку и затяните три болта.
22. Установите электромагнитного клапана регулирования разряжения (EVRV) и электропневмокпапана системы рециркуляции ОГ и закрепите их тремя болтами.
- Момент затяжки — 6 Нм
Подсоедините разъемы указанных клапанов.

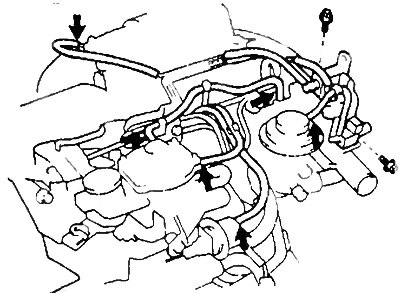

23. Подсоедините вакуумные шланги в местах, показанных на рисунке.
24. Подсоедините шланг вентиляции картера.
25. Установите жгут проводов и закрепите его четырьмя зажимами.
26. Установите крышку воздушного фильтра с воздуховодом.
27. Залейте охлаждающую жидкость.
28. Проверка утечек топлива.
а) Нажмите несколько раз кнопку топливоподкачивающего насоса в верхней части фильтра, чтобы заполнить топливную систему.
б) Запустите двигатель и убедитесь в отсутствии утечек.
29. Проверьте отсутствие утечки охлаждающей жидкости.
30. Проверьте работу двигателя.
