Проверка и регулировка схождения
Проверьте величину схождения. Если она не соответствует заданным условиям, то произведите регулировку. Схождение при проверке:

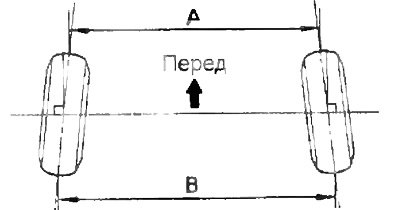

В - А = 1 ± 2 мм
Для регулировки:
- а) Снимите хомуты чехлов.
- б) Ослабьте контргайки наконечников рулевых тяг.
- в) Отрегулируйте величину схождения путем поворота левого и правого наконечников рулевых тяг на одинаковое число оборотов.
Схождение при регулировке: В-А = 1 +1 мм
Примечание:
- попытайтесь установить среднее значение величины схождения.
- убедитесь в том, что длины правой и левой тяг одинаковы.

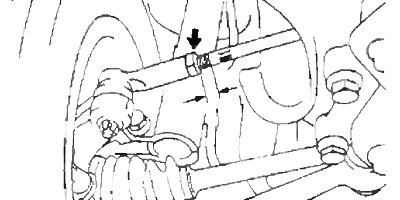

Разница длин тяг — не более 1 мм
г) Затяните контргайки наконечников рулевых тяг.
- Момент затяжки — 57 Нм
д) Установите на место чехлы и закрепите их хомутами
Примечание: убедитесь в том, что чехлы не перекручены.
Проверка углов поворота колес
Проверьте углы поворота колес.
Переднеприводные модели:
2WS:

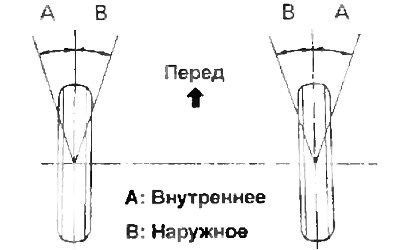

- Внутреннее колесо — 36° 50' ±2°
- Внешнее колесо — 30° 55'
4WS:
- Внутреннее колесо — 35° 15' ±2°
- Внешнее колесо — 29° 55'
Полноприводные модели (с 1996 г. — только с двигателем 3S-FE):
- Внутреннее колесо — 36° 30' ±2°
- Внешнее колесо — 31 °00'
Полноприводные модели с 1996 г. (ЗС-Т) и модели с начала 1995 г.:
- Внутреннее колесо 36° 55' ±2°
- Внешнее колесо — 31 °10'
Если углы поворота колес отличаются от указанных, то убедитесь, что длины левой и правой рулевых тяг одинаковы.
Проверка развала, продольного и поперечного наклона осей поворота
Проверьте развал передних колес, продольный и поперечный наклон осей поворота.
Переднеприводные модели:
- Развал — 0° 20'±45'
- Продольный наклон оси поворота — 1 ° 15'±45'
- Поперечный наклон оси поворота — 13° 10'±45’
Полноприводные модели (с 1996 г. - только с двигателем 3S-FE):
- Развал — 0° 25'±45'
- Продольный наклон оси поворота — 1 °05’±45'
- Поперечный наклон оси поворота — 13°00'±45'
Полноприводные модели (ЗС-Т) с 1996 г и модели с начала 1995 г.:
- Развал — 0° 40'±45'
- Продольный наклон оси поворота — 1° 05'±45'
- Поперечный наклон оси поворота — 12° 40'±45'
Разница развала, продольного и поперечного наклона оси поворота правого и левого колес — не более 30'.
Примечание: развал, продольный и поперечный наклон осей поворота передних колес не регулируется, поэтому при несоответствии этих величин заданным условиям, необходимо проверить состояние и заменить неисправные детали подвески.
