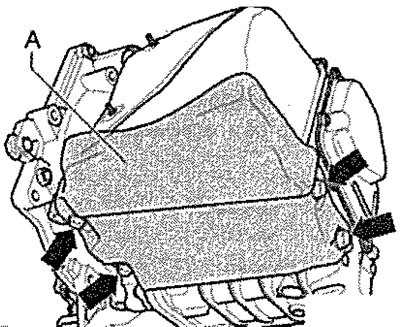

Снять нижний шумоизолирующий кожух двигателя. Снять левое переднее колесо. Снять передний левый кожух колёсной ниши. Снять защитный кожух -А- с нижней стороны КП -см. стрелки-; при наличии. Установить поддон для сбора масла под КП.

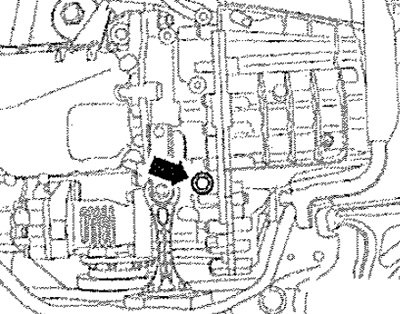

Вывернуть пробку резьбового отверстия для контроля уровня масла -см. стрелку- рядом со стойкой штанги стабилизатора.
Указание: За этой пробкой находится пластмассовая перепускная трубка, затягиваемая с помощью внутреннего шестигранника 8 мм моментом 3 Нм. Длина переливной трубки задаёт уровень масла в КП, и при замене этой трубки необходимо учитывать номер детали.

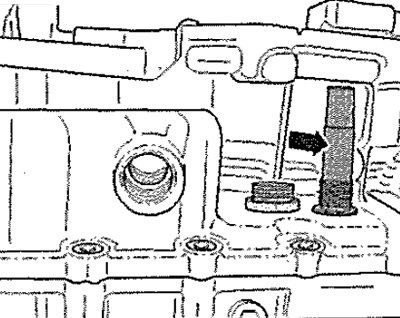

Снять перепускную трубку. Вытекает ок. 5,0 л масла. Оставить поддон для сбора масла под КПП. Навернуть перепускную трубку и затянуть заданным моментом.
Указание: В крышке насоса трансмиссионного масла остаётся немного масла.

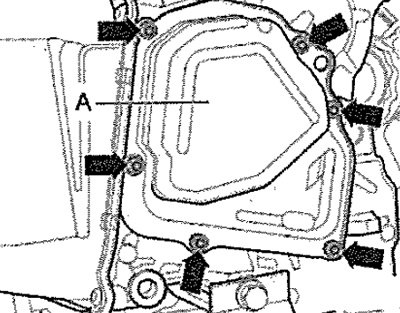

Вывернуть винты -см. стрелки- и снять крышку насоса трансмиссионного масла -А-.

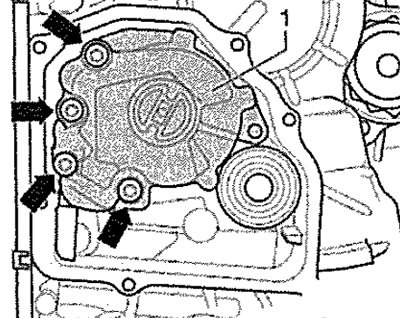

Вывернуть винты -см. стрелки- и снять насос трансмиссионного масла -1- с установочных штифтов и первичного вала насоса.
Указание: При этом обратить внимание на расположение винтов -см. стрелки- для повторной установки насоса трансмиссионного масла -1-.
Установка

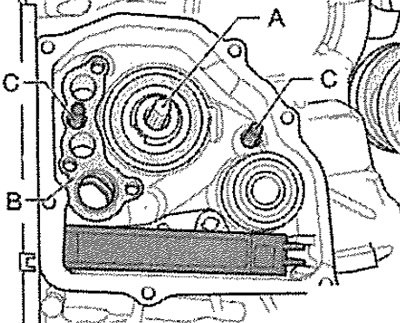

Задвинуть приводной вал -А- насоса трансмиссионного масла до упора в КП, При этом немного провернуть приводной вал. Заменить уплотнитель насоса трансмиссионного масла -В- на КП. Оба установочных штифта -С- должны находиться в картере КП.
Указание: Соблюдать установочный размер вала -А- - ок. 23 мм.

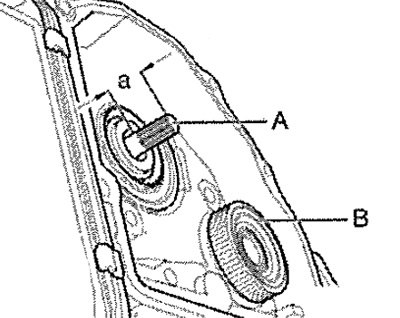

При необходимости аккуратно удалить металлические опилки с зубчатого диска -В-, не размагничивать зубчатое колесо. Удалить уплотнитель между насосом трансмиссионного масла и КП. Очистить уплотнительные поверхности насоса трансмиссионного масла и КП. Вложить новый уплотнитель между насосом трансмиссионного масла и КП, при необходимости зафиксировать с помощью трансмиссионного масла.
Надеть насос трансмиссионного масла -1- на первичный вал, при этом обратить внимание на зубчатое соединение масляный насос/первичный вал. Также обратить внимание на правильное положение насоса трансмиссионного масла -1- на установочных штифтах картера КП.
Указание: Учитывать наличие различных винтов крепления насоса трансмиссионного масла, последовательность и моменты затяжки.

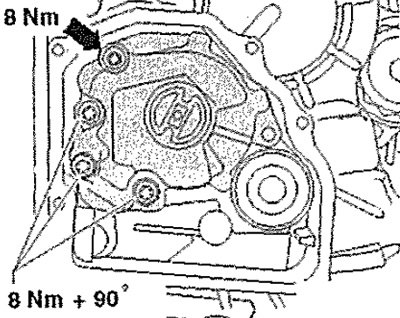

Различные винты крепления насоса трансмиссионного масла, последовательность и моменты затяжки. Все 4 винта с цилиндрической скруглённой головкой -см. стрелки-: момент затяжки 5 Нм и довернуть на + 90° (¼ об.). 3 винта с цилиндрической скруглённой головкой (нижние), 1 винт с потайной головкой (верхний) -см. стрелку-: 3 винта с цилиндрической скруглённой головкой (нижние): момент затяжки 8 Нм + довернуть на 90° (¼ об.). 1 винте потайной головкой (верхний) -см. стрелку-: момент затяжки 8 Нм. Ввернуть новые винты и затем затянуть в перекрёстном порядке соответствующим моментом.
Установить новую крышку насоса трансмиссионного масла -А- и затянуть новые винты -см. стрелки- в несколько этапов заданным моментом. Залить трансмиссионное масло. Установить левую крышку в сборе. Установить левый передний кожух колёсной ниши. Установить нижний шумоизолирующий кожух двигателя.
