Снятие
1. Отсоедините от аккумулятора клемму провода «массы» (-).
2. Снимите с двигателя защитную крышку и отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

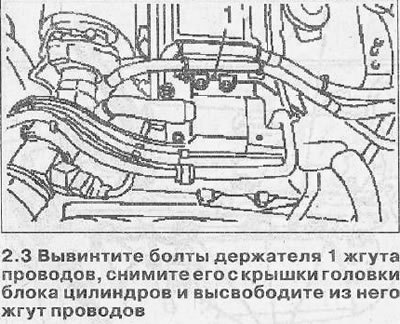

3. Вывинтите болты держателя 1 жгута проводов, снимите его с крышки головки блока цилиндров и высвободите из него жгут проводов (см. иллюстрацию).

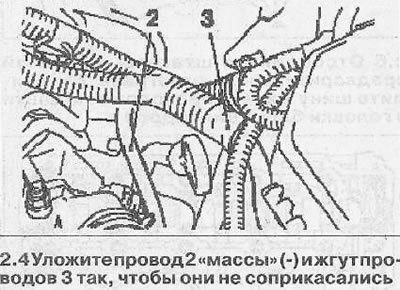

4. Отсоедините от полюса аккумулятора клемму провода положительного потенциала и уложите провод 2 «массы» (-) и жгут проводов 3 так, чтобы они не соприкасались (см. иллюстрацию).

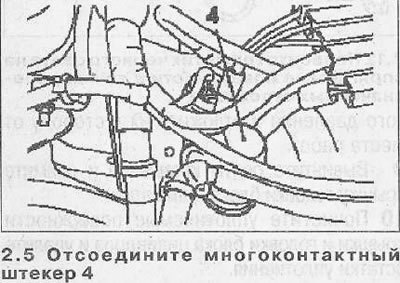

5. Отсоедините многоконтактный штекер 4 (см. иллюстрацию).

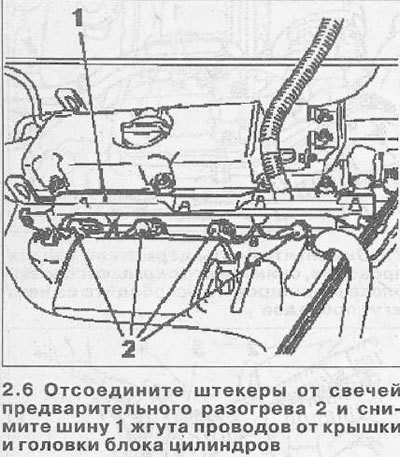

6. Отсоедините штекеры от свечей предварительного разогрева 2 и снимите шину 1 жгута проводов от крышки и головки блока цилиндров (см. иллюстрацию).

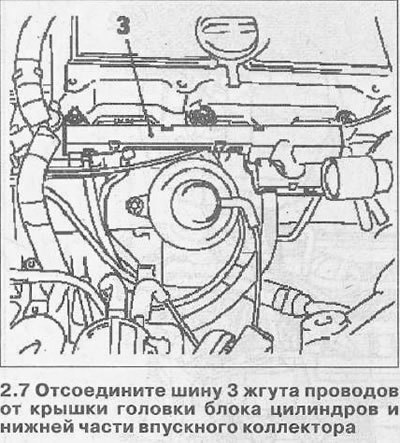

7. Отсоедините шину 3 жгута проводов от крышки головки блока цилиндров и нижней части впускного коллектора, отсоединив при необходимости штекеры (см. иллюстрацию).
8. Отсоедините от крышки головки блока цилиндров топливопроводы и шланги низкого давления и отложите их в сторону от места работ.
9. Вывинтите болты крепления и снимите крышку головки блока цилиндров.
10. Почистите уплотняемые поверхности крышки и головки блока цилиндров и удалите остатки уплотнения.
Установка

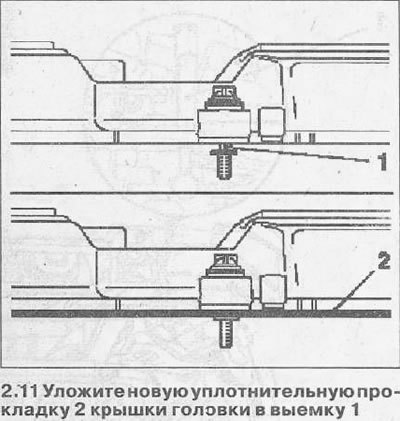

11. Уложите новую уплотнительную прокладку 2 крышки головки. Прокладка укладывается в выемку 1 (см. иллюстрацию).
(Информация скопирована с сайта: Autoinstruction)

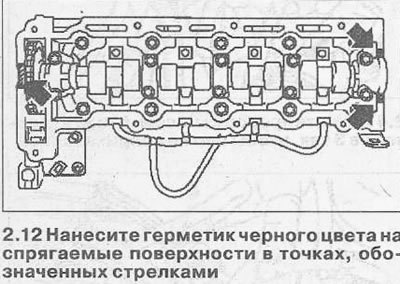

12. Нанесите герметик черного цвета на спрягаемые поверхности в точках, обозначенных стрелками (см. иллюстрацию).
13. Установите крышку на головку блока цилиндров и ввинтите болты крепления с приложением усилия 8 Нм.
14. Закрепите на крышке головки блока цилиндров топливопроводы и шланги низкого давления.
15. Подсоедините к крышке головки блока цилиндров держатель жгута проводов.
16. Закрепите на нижней части впускного коллектора и крышке головки блока цилиндров шину жгута проводов, подсоединив, если отсоединялись, штекеры.
17. Подсоедините штекеры свечей предварительного разогрева и убедитесь в прочности их посадки.
18. Подсоедините клеммы положительного и отрицательного потенциалов.
19. Подсоедините к крышке головки блока цилиндров шланг вентиляции картера и закройте двигатель защитной крышкой.
